Parça Adları

  1. (1)Lens yerleştirme indeksi
  2. (2)Alan derinliği önizleme tuşu
  3. (3)Çoklu işlev tuşu 2
  4. (4)Otomatik zamanlayıcı lambası
  5. (5)Deklanşör tuşu
  6. (6)Sap
  7. (7)Dikey sap Açma/Kapama düğmesi
  8. (8)Çoklu işlev Dikey sap

    AF alanı seçimi/
    Dikey sap AF yöntemi seçimi/
    Dikey sap çoklu işlev/
    Dikey sap FE kilidi/
    Dikey sap çoklu spot ölçüm tuşu

  9. (9)Dikey sap ana kadran
  10. (10)Dikey sap deklanşör tuşu
  11. (11)El askısı yuvası
  1. (12)Ayna
  2. (13)Video çekim mikrofonu
  3. (14)Lens kilit pimi
  4. (15)Lens çıkarma tuşu
  5. (16)Lens yuvası
  6. (17)Kontaklar
  7. (18)Dikey sap alan derinliği önizleme tuşu
  8. (19)Dikey sap Çoklu işlev tuşu 2
  9. (20)Tripod soketi
  10. (21)Seri numarası
  11. (22)Aksesuar yerleştirme deliği
  12. (23)Gövde kapağı
  1. (1)Beyaz ayarı seçimi Beyaz ayarı seçim tuşu
  2. (2)LCD panel aydınlatma LCD panel aydınlatma tuşu
  3. (3)GPS anteni
  4. (4)Aksesuar kızağı
  5. (5)Flaş senkron kontakları
  6. (6)Vizör koruyucu kapak
  7. (7)Ekran
  8. (8)Q (Hızlı Kontrol) Hızlı Kontrol tuşu
  9. (9)AF başlatma Dikey sap

    AF başlatma tuşu/
    Dikey sap akıllı kontrolör

  10. (10)Hoparlör
  1. (11)Poz telafisi Poz telafisi/
    Diyafram değeri ayar tuşu
  2. (12)Çoklu işlev AF alan seçimi/
    AF yöntemi seçimi/
    Çoklu işlev/
    FE kilidi/
    Çoklu spot ölçüm tuşu
  3. (13)ISO ISO hızı ayarı/Süre gösterim tuşu
  4. (14)Ana Kadran Ana kadran
  5. (15)Askı montesi
  6. (16)Çoklu kontrolör Çoklu kontrolör
  7. (17)SET Ayar tuşu
  8. (18)Hızlı Kontrol Kadranı Hızlı kontrol kadranı
  9. (19)Çoklu kontrolör Dikey sap Çoklu kontrolör
  10. (20)AE Kilidi Dikey sap AE kilidi tuşu
  11. (21)AF nokta seçimi Dikey sap AF nokta seçim tuşu
  1. (1)Flaş poz telafisi/ölçüm modu Flaş poz telafisi/
    Ölçüm modu seçim tuşu
  2. (2)MODE Çekim modu seçim tuşu
  3. (3)Sürücü modu/AF işlemi Sürücü modu/
    AF işlemi seçim tuşu
  4. (4)AEB ayarı AEB ayar tuşu
  5. (5)Sistem genişletme yuvası deliği
  6. (6)Terminal kapağı
  7. (7)Sistem genişletme terminali
  8. (8)Harici mikrofon IN terminali Harici mikrofon IN/
    Line giriş terminali
  9. (9)Kulaklık terminali Kulaklık terminali
  10. (10)Uzaktan kumandalı terminali Uzaktan kumanda terminali (N3 tip)
  11. (11)Üst LCD panel
  1. (12)Canlı İzleme çekimi Canlı İzleme çekimi/
    Video Video çekim düğmesi

    Başlat/Durdur Başlat/Durdur tuşu

  2. (13)AF başlatma AF başlatma tuşu/
    Akıllı kontrolör
  3. (14)AE kilidi AE kilidi tuşu
  4. (15)AF nokta seçimi AF nokta seçim tuşu
  5. (16)Vizör koruyucu deklanşör mandalı
  6. (17)Vizör göz desteği
  7. (18)Diyopter ayarı düğmesi
  8. (19)Kablolu LAN bağlantısı Ethernet RJ-45 terminali
  9. (20)Dijital terminal Dijital terminal
  10. (21)HDMI mini OUT terminali HDMI mini OUT terminali
  11. (22)PC terminali PC terminali
  1. (1)Odak düzlemi işareti Odak düzlemi işareti
  2. (2)INFO Bilgi tuşu
  3. (3)MENU Menü tuşu
  4. (4)Askı montesi
  5. (5)Ağ lambası Ağ lambası
  6. (6)Pil çıkarma mandalı
  7. (7)Pil
  8. (8)Oynatma Oynatma tuşu
  9. (9)Kart/görüntü boyutu seçimi Kart/Görüntü boyutu seçim tuşu
  10. (10)İndeks/Büyütme/Küçültme İndeks/Büyütme/Küçültme tuşu
  11. (11)Arka LCD panel
  1. (12)Kart yuvası 1
  2. (13)Kart yuvası 2
  3. (14)Kart yuvası kapağı
  4. (15)Kart 1 çıkarma tuşu
  5. (16)Kart 2 çıkarma tuşu
  6. (17)Erişim lambası
  7. (18)Kart yuvası kapağı çıkarma mandalı
  8. (19)Güç/Çoklu işlev kilidi düğmesi
  9. (20)Sesli not mikrofonu
  10. (21)Koruma/Sesli not Koruma/Sesli not tuşu
  11. (22)Sil Silme tuşu
  12. (23)Pil yuvası kapağı

Vizör bilgileri ekranı

  1. (1)Elektronik seviye
  2. (2)Spot ölçüm dairesi
  3. (3)Odaklanma ekranı
  4. (4)Izgara
  5. (5)Ölçüm modu
  6. (6)Çekim modu
  7. (7)Beyaz ayarı
  8. (8)Sürücü modu
  9. (9)Görüntü tipi
  10. (10)AF işlemi
  11. (11)Büyük Bölge AF çerçevesi
  12. (12)Alan AF çerçevesi
  13. (13)AF noktası (Vizör) AF noktası

    Spot AE (vizör) Spot AE noktası

  14. (14)Titreme tespiti
  1. (15)Poz seviye göstergesi
    (ölçüm/flaş poz seviyeleri)
  2. (16)Maksimum seri çekim

    Kalan çoklu poz sayısı

  3. (17)JPEG JPEG simgesi
  4. (18)RAW RAW simgesi
  5. (19)Pil Seviyesi 100-70 Pil seviyesi
  6. (20)AF durum göstergesi AF durum göstergesi
  7. (21)Uyarı simgesi Uyarı simgesi
  8. (22)Poz seviyesi ölçeği

    1 stop: 1 stop

    1/3 stop: 1/3 stop

  9. (23)Standart poz indeksi
  10. (24)Aşırı pozlama
  11. (25)Flaş aşırı pozlama
  12. (26)Poz seviyesi
  13. (27)Flaş poz seviyesi

    Flaş poz telafisi miktarı

    Çoklu spot ölçüm miktarı

  14. (28)Flaş düşük pozlama
  15. (29)Düşük pozlama
  • Ekran sadece geçerli durumda uygulanan ayarları gösterir.
  • AF noktaları kırmızı renkte yanar.
  1. (1)ISO ISO hızı
  2. (2)Manuel poz
  3. (3)AE Kilidi AE kilidi

    AEB devam ediyor

    Çoklu spot ölçüm

  4. (4)Flaş Flaş hazır

    FE kilidi aralık dışı uyarısı

  5. (5)FE kilidi FE kilidi

    FEB devam ediyor

    Yüksek hızda senkron Yüksek hızda senkron

  6. (6)AF nokta seçimi

    (Alan Otomatik odak, SEL Merkez, SEL Otomatik odak)

    AF nokta kaydı

    (Alan HP, SEL Merkez, SEL HP)

    Geçerli saat

    Kart uyarısı (Kart 1/2/1,2)

  7. (7)Enstantane hızı

    Bulb (buLb)

    FE kilidi (FE kilidi)

    Busy (meşgul) (buSY)

    Çoklu işlev kilidi uyarısı (L)

    Kart yok uyarısı (Kart)

    Hata kodları (Err)

  1. (8)Odak göstergesi Odak göstergesi
  2. (9)AF durum göstergesi AF durum göstergesi
  3. (10)ISO hızı

    Toz Silme Verisi alma

    (- - - - -)

  4. (11)Vurgulu ton önceliği Vurgulu ton önceliği
  5. (12)Mevcut çekim sayısı

    Kart dolu uyarısı (Tam)

    Kart hatası uyarısı (Err)

    Hata numarası

  6. (13)Poz seviye göstergesi (ayar değeri)

    Poz telafi miktarı

    AEB aralığı

  7. (14)Diyafram değeri

    AI Bounce modu aktif (AI_b)

    AEB miktarı

    Toz Silme Verisi alma (- -)

Üst LCD panel

  1. (1)Enstantane hızı

    Bulb (buLb)

    Bulb poz süresi (dk.:sn.)

    FE kilidi (FE kilidi)

    Busy (meşgul) (buSY)

    Çoklu işlev kilidi uyarısı (L)

    Görüntü sensörü temizliği (CLn)

    AI Bounce modu aktif (AI_b)

    Kart yok uyarısı (Kart)

    Hata kodları (Err)

  2. (2)Çekim modu

    Program AEProgram AE

    Diyafram Öncelikli AEDiyafram Öncelikli AE

    Manuel pozManuel poz

    Enstantane Öncelikli AEEnstantane Öncelikli AE

    Özel çekim modu 1/Özel çekim modu 2/Özel çekim modu 3 Özel çekim modu

  3. (3)Ayna kilidi Ayna kilidi
  4. (4)Beyaz ayarı düzeltisi Beyaz denge düzeltme
  5. (5)Otomatik Işık İyileştirici Oto Aydınlatma İyileştirici
  1. (6)Diyafram değeri

    AEB miktarı

    Toz Silme Verisi alma (- -)

  2. (7)AF nokta seçimi

    (Alan Otomatik odak, SEL Merkez, SEL Otomatik odak)

    AF nokta kaydı

    (Alan HP, SEL Merkez, SEL HP)

    Kart uyarısı (Kart 1/2/1,2)

  3. (8)Mevcut çekim sayısı

    Otomatik zamanlayıcı geri sayım

    Bulb poz süresi (saat)

    Özel beyaz ayarı alım gösterimi ([ * ])

    Kart dolu uyarısı (Tam)

    Kart hatası uyarısı (Err)

    Hata numarası

    Kalan kaydedilebilecek görüntü sayısı

  4. (9)AF işlemi

    Tek Çekim AFTek Çekim AF

    AI Servo AFAI Servo AF

  5. (10)Ölçüm modu

    Değerlendirmeli ölçümDeğerlendirmeli ölçüm

    Kısmi ölçümKısmi ölçüm

    Spot ölçümSpot ölçüm

    Merkez ağırlık ortalamalı ölçümMerkez ağırlık ortalamalı ölçüm

  • Ekran sadece geçerli durumda uygulanan ayarları gösterir.
  1. (1)ISO ISO hızı
  2. (2)Vurgulu ton önceliği Vurgulu ton önceliği
  3. (3)Beyaz ayarı

    Otomatik beyaz ayarıOtomatik (Ambiyans önceliği)

    Otomatik: Beyaz önceliğiOtomatik (Beyaz önceliği)

    Gün ışığıGün ışığı

    GölgeliGölgeli

    BulutluBulutlu

    Tungsten ışığıTungsten ışığı

    Beyaz floresan ışığıBeyaz floresan ışığı

    FlaşFlaş

    ÖzelÖzel

    Renk sıcaklığıRenk sıcaklığı/Kişisel beyaz ayarı

  4. (4)Tek renkli çekim Tek renkli çekim
  5. (5)Flaş pozlama telafisi Flaş poz telafisi
  6. (6)Poz seviye göstergesi (ayar değeri)

    Poz telafi miktarı

    AEB aralığı

    Flaş poz telafisi miktarı

  1. (7)ISO hızı

    Renk sıcaklığı

    Özel beyaz ayarı numarası

    Kişisel beyaz ayarı (PC-*)

    Toz Silme Verisi alma (- - - - -)

  2. (8)HDR PQ HDR PQ
  3. (9)Sürücü modu

    Tek tek çekimTek tek çekim

    Yüksek hızda sürekli çekimYüksek hızda sürekli çekim

    sürekli çekimOrta hızda sürekli çekim

    Düşük hızda sürekli çekimDüşük hızda sürekli çekim

    Tekli Yumuşak ÇekimTekli Yumuşak Çekim

    Yumuşak sürekli çekimYumuşak sürekli çekim

    Düşük hızda sürekli çekimYumuşak düşük hızda sürekli çekim

    10 sn. otomatik zamanlayıcıOtomatik zamanlayıcı: 10 sn.

    2 sn. otomatik zamanlayıcıOtomatik zamanlayıcı: 2 sn.

  4. (10)çoklu poz çekimi Çoklu poz çekimi
  5. (11)Pil seviyesi
  6. (12)AEB ayarı AEB

Arka LCD panel

  1. (1)GPS alma durumu GPS alma durumu*1
  2. (2)Kart 2 göstergesi Kart 2 göstergesi
  3. (3)Kart seçimi Kart 2 seçim simgesi
  4. (4)Kart 1 göstergesi Kart 1 göstergesi
  5. (5)Kart seçimi Kart 1 seçim simgesi
  6. (6)Görüntü boyutu

    BüyükBüyük

    Orta 1Orta 1

    Orta 2Orta 2

    KüçükKüçük

    HEIFHEIF

    RAWRAW

    Kompakt RAWKompakt RAW

  1. (7)Günlükçü işlevi Günlükçü işlevi
  2. (8)Kablolu LAN bağlantısı Kablolu LAN bağlantısı*2
  3. (9)Bluetooth Bluetooth ile eşleştirildi
  4. (10)Wi-Fi işlevi Wi-Fi işlevi
  5. (11)Kablosuz LAN bağlantısı Kablosuz sinyali gücü
  6. (12)Veri aktarımı Veri aktarımı simgesi*3
  7. (13)WFT WFT’ye bağlandı
  8. (14)Dosya numarası
  9. (15)Klasör numarası
  • 1: Dahili GPS özellikleri kullanıldığında görüntülenir.
  • 2: Kablolu LAN’a bağlandığında görüntülenir.
  • 3: Bilgisayar veya akıllı telefona bağlandığında görüntülenir.
  • Ekran sadece geçerli durumda uygulanan ayarları gösterir.

Pil Paketi LP-E19

  1. (1)Pil kilidi mandalı
  2. (2)Kontaklar
  1. (3)Koruyucu kapak
  2. (4)Pil çıkarma mandalı

Pil Şarj Cihazı LC-E19

Pil Paketi LP-E19 için şarj cihazı ().

  1. (1)Kontaklar
  2. (2)Pil yuvaları
  3. (3)Elektrik kablosu soketi
  4. (4)Şarj performansı kontrol tuşu/Kalibrasyon tuşu
  1. (5)Şarj lambası/Şarj performansı kontrol lambası/Deşarj süresi lambası
  2. (6)Kalibrasyon (deşarj) lambası
  3. (7)Koruyucu kapak (iki tane verilir)
  4. (8)Elektrik kablosu

Askıyı Takma

Askının ucunu alttaki askı yuvasından geçirin, ardından gösterildiği gibi askı tokasından geçirin. Askıda herhangi bir gevşeklik kalmaması ve toka sertçe çekildiğinde dahi sağlam tutulması için gevşekliği giderin.

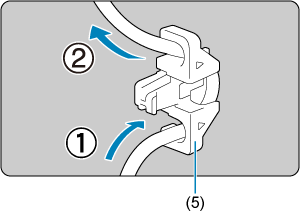

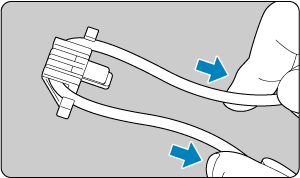

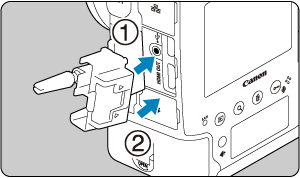

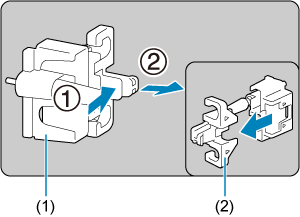

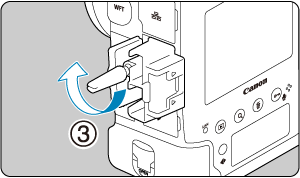

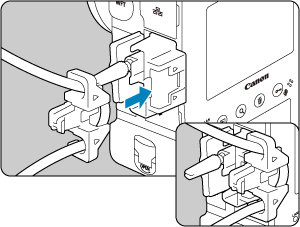

Kablo Koruyucusunu Kullanma

Fotoğraf makinesini bir bilgisayara bağlarken size verilen arabirim kablosunu veya bir Canon kablosu kullanın.

Arabirim kablosunu bağlarken, size verilen kablo koruyucusunu da kullanın. Kablo koruyucusunu kullanmanız bağlantının yanlışlıkla kesilmesini ve terminalin hasar görmesini önler.

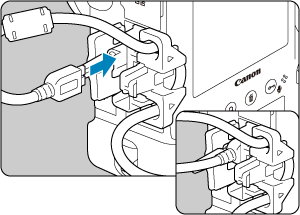

Size verilen arabirim kablosunu ve Canon HDMI kablosunu (ayrı satılır) kullanma

    • (1) Kablo koruyucu
    • (2) Klemp
    • (3) Verilen arabirim kablosu
    • (4) HDMI kablosu (ayrı satılır)

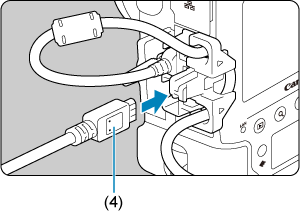

Opsiyonel Canon arabirim kablosunu kullanma

Opsiyonel Canon arabirim kablosunu kullanırken, kablo klempini kablo koruyucusuna geçirmeden önce kabloyu gösterildiği gibi (5) klempten geçirin.

Önlem

  • Makineyi, arabirim kablosuna kablo koruyucu takmadan bağlayarak kullanmak, dijital terminalin hasar görmesine neden olabilir.
  • Arabirim kablosunun dijital terminale sağlam bağlandığından emin olun.

Not

  • Fotoğraf makinesini televizyona bağlarken HDMI Kablosu HTC-100 önerilir. HDMI kablosu bağlarken kablo koruyucusu kullanmayı da düşünün.
