รายชื่อส่วนประกอบของกล้อง
- (1)
ปุ่ม MODE - (2) ปุ่มถ่ายภาพเคลื่อนไหว
- (3) หูร้อยสายคล้อง
- (4)
ปุ่มหมุนหลัก - (5) ปุ่มชัตเตอร์
- (6)
/
ปุ่มหลายหน้าที่/ถ่ายโอนภาพไปยัง FTP เซิร์ฟเวอร์ - (7) หลอดไฟตั้งเวลา/แสงไฟช่วยปรับโฟกัส
- (8) กริป (ช่องใส่แบตเตอรี่)
- (9) ช่องเสียบสายอุปกรณ์ต่อไฟ DC
- (10) ปุ่มเช็คระยะชัดลึก
- (11) จุดสัมผัส
- (12) เมาท์เลนส์
- (13) ฝาครอบฐานเสียบ
- (14) จุดสัมผัสในการซิงค์แฟลช
- (15) ฐานเสียบอเนกประสงค์
- (16) จุดชี้เมาท์ใส่เลนส์ RF
- (17)
จุดวัดระนาบโฟกัส - (18) หูร้อยสายคล้อง
- (19) โคมไฟระบบ Tally
- (20) ม่านชัตเตอร์/เซนเซอร์ภาพ
- (21) ปุ่มปลดล็อคเลนส์
- (22) สลักล็อคเลนส์
- (23) ช่องรีโมทคอนโทรล
- (24) ฝาปิดกล้อง
- (1) จอ LCD
- (2) ยางครอบช่องมองภาพ
- (3) ลำโพง
- (4) ไมโครโฟน
- (5)
/
สวิตช์ถ่ายภาพนิ่ง/บันทึกภาพเคลื่อนไหว - (6) ฝาปิดช่องเชื่อมต่ออุปกรณ์
- (7)
ช่องต่อเข้าไมโครโฟนภายนอก - (8)
ช่องสัญญาณดิจิตอล - (9) ช่องระบายอากาศ
- (10)
ช่องเสียบหูฟัง - (11)
ช่องสัญญาณ HDMI OUT - (12)
ช่องต่อการซิงค์ - (13)
/
ปุ่มการเปลี่ยนข้อมูล/แสงสว่าง/การตัดภาพในจอ LCD
- (14) สวิตช์เปิดปิดกล้อง/ล็อคหลายหน้าที่
- (15)
ปุ่มหมุนควบคุมทันใจ 2 - (16)
ปุ่มล็อค AE - (17)
ปุ่มเลือกจุด AF - (18)
ปุ่มเริ่ม AF - (19)
ปุ่มอเนกประสงค์ (ยังสามารถกดลงตรงๆ) - (20)
ปุ่มหมุนควบคุมทันใจ 1 - (21)
ปุ่มตั้งค่า - (22)
ปุ่มลบ - (23)
ปุ่มเล่นภาพ - (24)
ปุ่มเมนู - (25)
/
ปุ่มคะแนน/บันทึกเสียง
- (1) เลนส์ตาของช่องมองภาพ
- (2) หน้าจอ
- (3) รูกำหนดตำแหน่งอุปกรณ์เสริม
- (4) ช่องอากาศเข้า
- (5) ช่องสกรูยึดขาตั้งกล้อง
- (6) หมายเลขผลิตภัณฑ์ (หมายเลขประจำตัวกล้อง)
- (7) รูกำหนดตำแหน่งอุปกรณ์เสริม
- (8) ไฟแสดงสถานะ
- (9) ปุ่มปรับแก้สายตา
- (10)
ปุ่มขยาย/ย่อ - (11)
ปุ่มข้อมูล - (12)
ปุ่มควบคุมทันใจ - (13) ฝาครอบช่องใส่การ์ด
- (14) ที่ล็อคฝาปิดช่องใส่แบตเตอรี่
- (15) ฝาปิดช่องใส่แบตเตอรี่
- (16) ช่องใส่การ์ด 1
- (17) ช่องใส่การ์ด 2
- (18) ปุ่มผลักการ์ดออก
การแสดงข้อมูลในจอ LCD
ข้อมูลที่แสดงแตกต่างกันไปขึ้นอยู่กับสถานะของกล้อง สำหรับรายละเอียดไอคอน โปรดดู การแสดงข้อมูล
การแสดงข้อมูลในช่องมองภาพ
ข้อมูลที่แสดงแตกต่างกันไปขึ้นอยู่กับสถานะของกล้อง
แท่นชาร์จแบตเตอรี่ รุ่น LC-E6
แท่นชาร์จสำหรับแบตเตอรี่แพ็ค รุ่น LP-E6P/LP-E6NH/LP-E6N/LP-E6 ()
- (1) ช่องใส่แบตเตอรี่
- (2) ไฟแสดงสถานะขณะชาร์จ
- (3) ปลั๊กไฟ

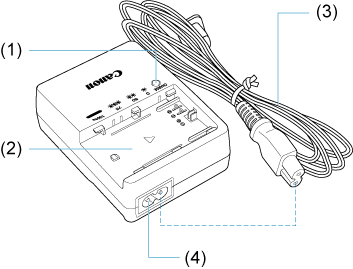

แท่นชาร์จแบตเตอรี่ รุ่น LC-E6E
แท่นชาร์จสำหรับแบตเตอรี่แพ็ค รุ่น LP-E6P/LP-E6NH/LP-E6N/LP-E6 ()
- (1) ไฟแสดงสถานะขณะชาร์จ
- (2) ช่องใส่แบตเตอรี่แพ็ค
- (3) สายไฟ
- (4) ช่องเสียบสายไฟ

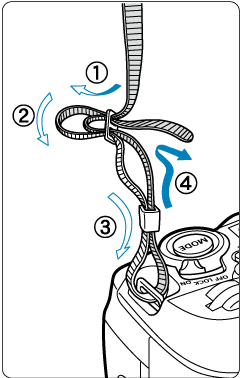

การผูกติดสายคล้อง
สอดปลายสายคล้องผ่านหูร้อยจากทางด้านล่าง แล้วสอดผ่านเข้าไปในหัวรัดสายตามที่แสดง ดึงสายให้ตึงและแน่ใจว่าสายจะไม่หลวมหรือหลุดออกจากหัวรัด
การใช้อุปกรณ์ปกป้องสาย
เมื่อเชื่อมต่อสายเคเบิล (สายเชื่อมต่อหรือสาย HDMI) ให้ใช้อุปกรณ์ปกป้องสายที่จัดมาให้ การใช้อุปกรณ์ปกป้องสายช่วยป้องกันไม่ให้สายหลุดออกโดยไม่ตั้งใจ และป้องกันไม่ให้ช่องเชื่อมต่อได้รับความเสียหาย
- เมื่อเชื่อมต่อกล้องกับคอมพิวเตอร์ ให้ใช้สายของ Canon (มีมาให้หรือแยกจำหน่าย)
- เมื่อเชื่อมต่อกล้องกับโทรทัศน์หรืออุปกรณ์แสดงผลอื่นๆ ให้ใช้สาย HDMI ที่มีจำหน่ายทั่วไป
การเตรียมพร้อม
-
เตรียมอุปกรณ์ปกป้องสาย
- อุปกรณ์ปกป้องสายประกอบด้วยตัวปกป้อง (1) และตัวยึด (2)
-

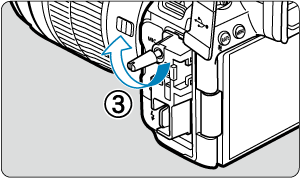

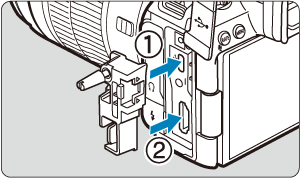

ติดตัวปกป้องเข้ากับกล้อง
การเสียบ/การเชื่อมต่อสาย
เสียบสายในตัวยึด ติดตัวยึดเข้ากับอุปกรณ์ปกป้อง จากนั้นต่อสายเข้ากับกล้อง

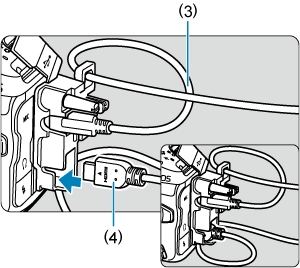

ใช้ทั้งสายเชื่อมต่อของ Canon และสาย HDMI
-
สอดแต่ละสายผ่านตัวยึด
- (3) สายเชื่อมต่อของ Canon
- (4) สาย HDMI
-
ติดตัวยึดเข้ากับอุปกรณ์ปกป้องสาย
-
เชื่อมต่อแต่ละสายเข้ากับกล้อง
ใช้เพียงสายเชื่อมต่อของ Canon หรือสาย HDMI
สอดสายผ่านตัวยึด (2) ตามที่แสดง จากนั้นติดตัวยึดเข้ากับอุปกรณ์ปกป้องสาย
ข้อควรระวัง
- การใช้งานกล้องเมื่อต่อสายอินเทอร์เฟสหรือสาย HDMI โดยไม่มีอุปกรณ์ปกป้องสายอาจทำให้ช่องเชื่อมต่ออุปกรณ์ของกล้องเสียหายได้ ตรวจสอบให้แน่ใจว่าต่อสายแต่ละสายเข้ากับช่องเชื่อมต่ออุปกรณ์ของกล้องแน่นดีแล้ว
