部件名稱

安裝相機帶

(1)模式轉盤
(2)//電源/多功能鎖開關
(3)主轉盤
(4)/ 多功能/發送影像至智能手機按鈕
(5)快門按鈕
(6)短片拍攝按鈕/短片-相片播放切換按鈕
(7)自拍指示燈/自動對焦輔助光
(8)手柄(電池倉)
(9)直流電連接器電源線插孔
(10)景深預覽按鈕
(11)接點
(12)鏡頭接環

(13)多功能靴蓋
(14)閃燈同步接點
(15)多功能靴
(16)RF鏡頭安裝標誌
(17)/靜止影像拍攝/短片記錄開關
(18) 焦平面標記
(19)相機帶環
(20)攝錄指示燈
(21)麥克風
(22)快門簾/影像感應器
(23)鏡頭釋放按鈕
(24)鏡頭固定鎖
(25)機身蓋

(1)接目環
(2)觀景器接目鏡
(3)選單按鈕
(4)揚聲器
(5)端子蓋
(6)自動對焦啟動按鈕
(7)速控轉盤2
(8)多功能控制器(也可以直接按下)
(9)放大/縮小按鈕
(10)速控按鈕
(11)速控轉盤1

(12)設定按鈕
(13)播放按鈕
(14) 資訊按鈕
(15)觀景器感應器
(16)/ 色彩模式/分級按鈕
(17) 外接麥克風輸入端子
(18) 數碼端子
(19) 耳機端子
(20) HDMI輸出端子
(21) 遙控端子

(1)屈光度調整旋鈕
(2)螢幕
(3)配件定位孔
(4)三腳架插孔
(5)序號(機身編號)
(6)刪除按鈕
(7)自動曝光鎖按鈕
(8) 自動對焦點選擇按鈕

(9)相機帶環
(10)資料處理指示燈
(11)記憶卡插槽蓋
(12)記憶卡插槽1
(13)記憶卡插槽2
(14)電池倉蓋鎖
(15)電池倉蓋
(16)配件定位孔

模式轉盤

模式轉盤分為基本拍攝區模式和創意拍攝區模式。

在基本拍攝區模式下，相機會確定主體或場景的最佳設定。在創意拍攝區模式下，您可以使用偏好的曝光或其他設定進行拍攝。

(1) 基本拍攝區

(2) 創意拍攝區/(3) 自訂拍攝模式

模式轉盤和拍攝模式

模式轉盤		拍攝模式
模式轉盤		靜止影像拍攝		短片記錄
基本拍攝區		智能自動場景		智能自動場景短片
	特殊場景	人像	搖攝	美肌短片產品示範近攝短片短片IS模式 HDR短片
		平滑肌膚	近攝
		合照	食物
		風景	夜間人像
		全景拍攝	手持夜景
		運動	HDR背光控制
		兒童	靜音快門
創意拍攝區	Fv	靈活先決自動曝光		短片自動曝光
	P	程式自動曝光		短片自動曝光
	Tv	快門先決自動曝光		短片快門先決自動曝光
	Av	光圈先決自動曝光		短片光圈先決自動曝光
	M	手動曝光		短片手動曝光
	B	長時間(B快門)曝光		短片自動曝光
		程式自動曝光		慢動作/快動作短片
	自訂拍攝模式	自訂拍攝		自訂短片記錄

電池充電器LC-E6

電池LP-E6P/LP-E6NH/LP-E6N/LP-E6的充電器()。

(1)電池插槽
(2)充電指示燈

(3)電源插頭

電池充電器LC-E6E

電池LP-E6P/LP-E6NH/LP-E6N/LP-E6的充電器()。

(1)充電指示燈
(2)電池插槽

(3)電源線
(4)電源線插口

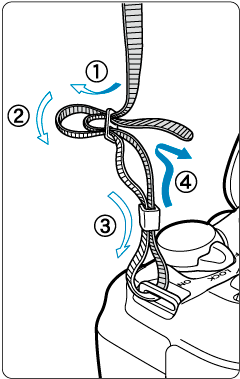

安裝相機帶

將相機帶一端從下面穿過相機帶環，然後如圖所示將它穿過相機帶鎖扣。拉緊相機帶，確保相機帶不會從鎖扣鬆脫。
