部件名稱
- (1) 電源按鈕
- (2) 模式轉盤
- (3) 短片拍攝按鈕
- (4) 變焦桿
拍攝時：W廣角/T遠攝
播放時：
索引/
放大 - (5) 快門按鈕
- (6) 攝錄指示燈
- (7) 自動對焦輔助光/防紅眼功能/自拍定時器/遙控指示燈
- (8) 手把
- (9) 鏡頭
- (10) 麥克風(立體聲)
- (11) 多功能靴
- (12)
焦平面標記 - (13) 攝錄機帶環
- (14) 排氣孔
- (15) 進氣孔
- (16) 揚聲器
- (17)
控制環 - (18) 螢幕
- (19) 記憶卡/電池蓋
- (20) 記憶卡/電池蓋鎖
- (21) 三腳架插孔
- (22) 多功能靴蓋
- (1) 排氣孔
- (2) 靜止影像拍攝/短片記錄開關
- (3) 攝錄機帶環
- (4) 端子蓋
- (5) 序號(機身編號)
- (6)
自動曝光鎖按鈕 - (7)
/
/
上/曝光補償/刪除按鈕 - (8)
/
左/自動對焦/手動對焦按鈕 - (9)
/
控制轉盤/十字鍵 - (10) 資料處理指示燈
- (11)
播放按鈕 - (12)
多功能按鈕 - (13)
速控/設定按鈕 - (14)
/
/
右/自拍/拍攝模式選擇按鈕 - (15)
/
下/資訊按鈕 - (16)
選單按鈕 - (17)
外接麥克風輸入端子 - (18)
HDMI micro端子 - (19)
耳機端子 - (20)
數位端子

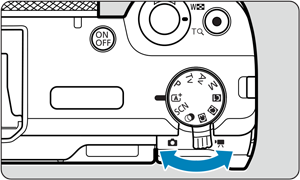

靜止影像拍攝/短片記錄開關
對於靜止影像拍攝，將靜止影像拍攝/短片記錄開關置於<
>；對於短片記錄，將開關置於<
>。
注意
- 切換靜止影像拍攝/短片記錄開關後，請在拍攝前再次檢查攝錄機設定。
注意事項
- 在靜止影像拍攝期間，可透過按下短片拍攝按鈕來記錄短片。
模式轉盤
模式轉盤分為基本拍攝區模式和創意拍攝區模式。

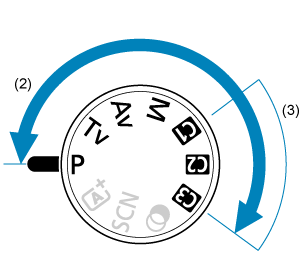

(1) 基本拍攝區

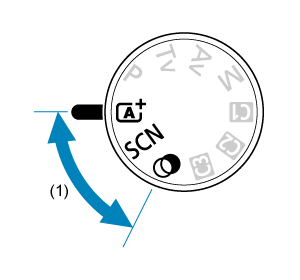

(2) 創意拍攝區
您可以設定快門速度或光圈值，並變更攝錄機設定以進行拍攝()。
(3) 自訂拍攝模式
安裝攝錄機帶
-
將附送的腕帶安裝至攝錄機帶環。
- 腕帶亦可以安裝到左側。
安裝防風罩
-
關閉攝錄機電源。
-
從攝錄機的多功能靴取下多功能靴蓋。
-

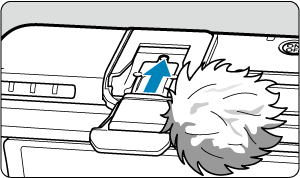

將防風罩安裝至攝錄機的多功能靴上。
注意
- 安裝防風罩時，確保熱靴不會卡住軟毛。
注意事項
- 如果防風罩軟毛脫落，請按如下所示進行安裝。
如圖所示，調整防風罩方向，使白縫線(1)位於頂部。
按照(2)中所示的方向將配件插入軟毛中。
用軟毛蓋住凸起部分(3)，使其留在軟毛內部。
將凸起部分(4)留在軟毛外部。
