無線設定

使用E-TTL II / E-TTL自動閃光設定無線電傳送無線閃光燈攝影的傳送單元和接收單元，如下所示。

設定傳送單元

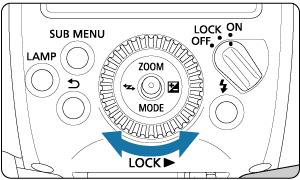

  1. 通過控制桿選擇 無線 / 連結拍攝設定。

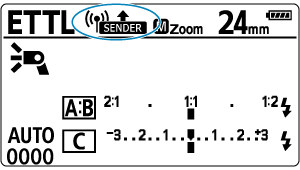

  2. 設為 無線電傳送無線SENDER。

    • 將控制桿上下左右推或轉動 選擇轉盤 以選擇 無線電傳送無線SENDER，然後將控制桿直接推入。

  3. 選擇閃光方法。

    • 將控制桿直接推入。
    • 將控制桿上下左右推或轉動 選擇轉盤 以選擇項目（1），然後將控制桿直接推入。
    • 將控制桿左右推或轉動 選擇轉盤 以從 ALL、A:B 或 A:B C 中選擇，然後將控制桿直接推入。

設定接收單元

  1. 設為 無線電傳送無線RECEIVER。

    • 配置閃光燈上的設定，以作為接收單元。
    • 就像設定傳送單元一樣，選擇 無線電傳送無線RECEIVER。

注意

  • 在一般閃光燈攝影之前，選擇 WIRELESS OFF以清除無線（傳送單元/接收單元）設定。

設定傳輸頻道/無線電ID

如下所示，設定發送單元的傳送頻道與無線電ID。為傳送單元與接收單元設定相同的頻道與ID。有關接收單元說明，請參閱具備無線電傳送無線接收單元功能的閃光燈的使用說明書。

注意

  • 請為每個頻道設定不同的無線電，因為即使閃光燈設定為不同傳送頻道，無線電傳送所控制的閃光燈系統之間的干擾仍可能發生。

  1. 將控制桿直接推入。

  2. 選擇項目（1）。

    • 將控制桿上下左右推或轉動 選擇轉盤 以選擇頻道項目，然後將控制桿直接推入。

  3. 設定傳送頻道。

    • 將控制桿上下左右推或轉動 選擇轉盤 以從 AUTO 或頻道1–15中選擇，然後將控制桿直接推入。

  4. 選擇項目（2）。

    • 就像設定傳送頻道一樣，選擇ID項目，然後將控制桿直接推入。

  5. 設定無線電ID。

    • 將控制桿左右推或轉動 選擇轉盤 以選擇要設定的位置（數字）然後將控制桿直接推入。
    • 將控制桿上下推或轉動 選擇轉盤 以從範圍0–9選擇一個數字，然後將控制桿直接推入。
    • 以相同方式設定一個4位數數字，然後選擇 確定。
    • 當傳送單元與接收單元之間的通訊已建立時，LINK 指示燈會亮綠燈。

掃描與設定傳送單元傳送頻道

您可以掃描無線電訊號條件，然後以自動或手動方式設定傳送單元的傳送頻道。將頻道設定為[AUTO]會將閃光燈自動重設為訊號最強的頻道。手動設定頻道時，可以在重設時查看掃描結果。

  • 當目前設定為[AUTO]時進行掃描

    1. 按下 SUB MENU 按鈕。

    2. 執行掃描。

      • 將控制桿上下左右推或轉動 選擇轉盤 以選擇 SCAN，然後將控制桿直接推入。
      • 選擇 確定。
      • 已執行掃描，而且設定會重設為訊號最強的頻道。

  • 當目前設定為頻道（1–15）時進行掃描

    1. 按下 SUB MENU 按鈕。

    2. 執行掃描。

      • 將控制桿上下左右推或轉動 選擇轉盤 以選擇 SCAN，然後將控制桿直接推入。
      • 選擇 確定。

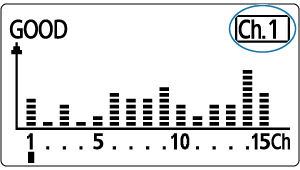

      • 已執行掃描，而且會顯示訊號條件圖表。

      • 圖表中，峰值越高表示訊號越強。

    3. 設定頻道。

      • 將控制桿向上 / 下 / 左 / 右推，或轉動 選擇轉盤 從頻道1至15進行選擇。

      • 將控制桿直接推入，以選擇頻道。

LINK 指示燈和連線指示燈

您可以從 LINK 指示燈狀態或LCD面板上的圖示判斷連線狀態。

狀態 說明 動作
點亮 已連接 –
關 未連線 檢查頻道與ID
關 裝置過多 不超過16個發送單元與接收單元，合計
關 錯誤 重新啟動傳送單元與接收單元
點亮 已連接*1 –
點亮 已連接*2 –

1：傳送單元側連接至子傳送單元時

2：傳送單元側連接至連結拍攝時

顯示 說明 動作
傳送單元無線連接 / 接收單元無線連接 已連接 –
未無線連接傳送單元 / 未無線連接接收單元 未連線 檢查頻道與ID
傳送單元無線錯誤 / 接收單元無線錯誤 裝置過多 不超過16個發送單元與接收單元，合計
錯誤 重新啟動傳送單元與接收單元
SUB SENDER 已連接*1 –

1：傳送單元側連接至子傳送單元時

注意

  • 除非傳送單元與接收單元的頻道相符，否則接收單元不會閃光。將兩者設定為相同數字，或者都設定為[AUTO]。
  • 除非傳送單元與接收單元的無線電ID相符，否則接收單元不會閃光。設定為相同數字。

傳送單元閃光燈閃光開/關

您可以設定傳送單元是否與它無線控制的接收單元一起閃光。當傳送單元閃光燈閃光啟用時，傳送單元會作為閃燈組A進行閃光。

  1. 將控制桿直接推入。

  2. 在（1）中選擇一個項目。

    • 將控制桿上下左右推或轉動 選擇轉盤 以選擇項目，然後將控制桿直接推入。

  3. 設定傳送單元閃光燈閃光。

    • 轉動 選擇轉盤 以啟用或停用傳送單元閃光燈閃光，然後將控制桿直接推入。
      • 傳送單元閃光燈閃光開啟：傳送單元閃光燈閃光開啟
      • 傳送單元閃光燈閃光關閉：傳送單元閃光燈閃光關閉

記憶功能

可將無線設定儲存至傳送單元和接收單元，並可在稍後調用。單獨操作各傳送或接收單元以儲存或調用其設定。

  1. 按下 SUB MENU 按鈕。

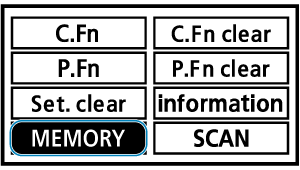

  2. 選擇 MEMORY。

    • 將控制桿上下左右推或轉動 選擇轉盤 以選擇 MEMORY，然後將控制桿直接推入。

  3. 儲存或載入設定。

    儲存

    • 將控制桿左右推或轉動 選擇轉盤 以選擇 SAVE，然後將控制桿直接推入。
    • 將控制桿左右推或轉動 選擇轉盤 以選擇 確定，然後將控制桿直接推入。
    • 儲存設定（儲存在記憶體中）。

    載入

    • 將控制桿左右推或轉動 選擇轉盤 以選擇 LOAD，然後將控制桿直接推入。
    • 將控制桿左右推或轉動 選擇轉盤 以選擇 確定，然後將控制桿直接推入。
    • 設定所儲存的設定。
