Delarnas namn

  1. (1) Självutlösarlampa/AF-hjälpbelysning
  2. (2) Avtryckare
  3. (3) Flerfunktionsknapp 2 (M-Fn 2)
  4. (4) Knapp för skärpedjupskontroll
  5. (5) Handgrepp
  6. (6) Låsreglage för minneskortslucka
  7. (7) Flerfunktionsknapp på vertikalt handgrepp
  8. (8) ON/OFF-brytare för vertikalt handgrepp
  9. (9) Inmatningsratt på vertikalt handgrepp
  10. (10) Avtryckare på vertikalt handgrepp
  11. (11) skydd för fäste
  12. (12) Punkt för RF-objektivfattning
  1. (13) Objektivfattning
  2. (14) Låsstift för objektiv
  3. (15) Frigöringsknapp för objektiv
  4. (16) Slutarridå/bildsensor
  5. (17) Anslutning för fjärrkontroll
  6. (18) Kontakter
  7. (19) Knapp för skärpedjupskontroll på vertikalt handgrepp
  8. (20) Flerfunktionsknapp på vertikalt handgrepp 2 (M-Fn 2)
  9. (21) Stativgänga
  10. (22) Serienummer (husnummer)
  11. (23) Positionshål för tillbehör
  12. (24) Fäste för handrem
  13. (25) Kamerahuslock
  1. (1) Ögonmussla
  2. (2) Flerfunktionsfäste
  3. (3) Blixtsynkroniseringskontakter
  4. (4) Filmplanmärke
  5. (5) Knapp för val av matningsmetod/AF-funktion
  6. (6) Mikrofon
  7. (7) Kontrollampa
  8. (8) Knapp för val av exponeringskompensation för blixt/ljusmätmetod
  9. (9) Fäste för kamerarem
  10. (10) Extern mikrofon IN-kontakt
  11. (11) Digitalkontakt
  12. (12) HDMI UT-kontakt
  13. (13) Hörlurskontakt
  14. (14) Ethernet RJ-45-kontakt
  15. (15) Synk-terminal
  16. (16) Kontaktskydd
  17. (17) Frigöringsvred för batteri
  18. (18) Batteri
  19. (19) Lucka till batterifack
  1. (20) LCD-display
  2. (21) Vitbalans Vitbalansknapp
  3. (22) Visningsknapp för tid/​exponeringskompensation/​bländarvärde
  4. (23) Lägesknapp
  5. (24) Knapp för val av AF-punkt
  6. (25) AE-låsknapp
  7. (26) Bakre inmatningsratt 2
  8. (27) AF-startknapp/smart reglage
  9. (28) Snabbkontrollsknapp
  10. (29) Inställningsknapp
  11. (30) Strömbrytare/knapp för flerfunktionslås
  12. (31) AF-startknapp på vertikalt handgrepp/smart reglage
  13. (32) Högtalare
  14. (33) Skärm
  15. (34) Nätverkslampa
  16. (35) Bakre sensor
  17. (36) Låsspak för ögonmussla
  18. (37) Menyknapp
  19. (38) / Knapp för flerfunktion 3/uppspelning av röstmemo (håll nedtryckt för inspelning)
  1. (1) Sökarsensor
  2. (2) Sökarokular
  3. (3) Ögonkontrollskamera
  4. (4) Multi-kontroll (kan också tryckas rakt in)
  5. (5) Info.-knapp
  6. (6) Bakre inmatningsratt 1
  7. (7) Bildvisningsknapp
  8. (8) Knapp för förstoring/förminskning
  9. (9) Raderingsknapp
  10. (10) / Gradering/röstmemo-knapp
  11. (11) Info.-knapp på vertikalt handgrepp
  12. (12) Ratt för dioptriinställning
  13. (13) / Omkopplare för stillbildsfotografering/filminspelning
  14. (14) Knapp för filminspelning
  1. (15) / Multifunktionsknapp/​knapp för FTP-serverbildöverföring
  2. (16) Inmatningsratt
  3. (17) / Knapp för växla info på LCD-skärm/belysning/beskärning
  4. (18) Fäste för kamerarem
  5. (19) Kortplats 1
  6. (20) Kortplats 2
  7. (21) Utmatningsknapp för kort 1
  8. (22) Utmatningsknapp för kort 2
  9. (23) Minneskortslucka
  10. (24) Åtkomstlampa
  11. (25) Multikontroll för vertikalt handgrepp (kan också tryckas rakt in)
  12. (26) AE-låsknapp på vertikalt handgrepp
  13. (27) Bakre inmatningsratt 2 på vertikalt handgrepp
  14. (28) Knapp för val av AF-punkt på vertikalt handgrepp

Informationsvisning på LCD-displayen

Informationen ändras beroende på kamerans status. Se Informationsvisning för mer information om ikoner.

Informationsvisning i sökaren

Informationen ändras beroende på kamerans status.

Batteri LP-E19

  1. (1) Lås för batteri
  2. (2) Kontakter
  1. (3) Skyddshölje
  2. (4) Frigöringsvred för batteri

Batteriladdare LC-E19

Laddare för batteri LP-E19 ().

  1. (1) Kontakter
  2. (2) Batterifack
  3. (3) Uttag för nätkabel
  4. (4) Knapp för kontroll av uppladdningsprestanda/​kalibreringsknapp
  1. (5) Laddningslampa/lampa för kontroll av uppladdningsprestanda/​lampa för urladdningstid
  2. (6) Kalibreringslampa (urladdning)
  3. (7) Skyddshölje (två inkluderade)
  4. (8) Nätkabel

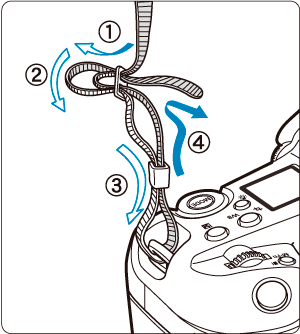

Fästa kameraremmen

För änden av remmen genom fästet för kameraremmen från botten och passera det sedan genom remspännet såsom visas. Dra åt så att kameraremmen är spänd och kontrollera att remmen inte kan lossna från spännet.

Använda kabelskyddet

När du ansluter en kabel (en gränssnittskabel eller HDMI-kabel) ska du använda det medföljande kabelskyddet. Om du använder kabelskyddet förhindrar du att kabeln oavsiktligt kopplas bort eller att kontakten skadas.

  • Använd en Canon-kabel (medföljer eller säljs separat) för att ansluta kameran till en dator.
  • Använd en kommersiellt tillgänglig HDMI-kabel för att ansluta kameran till en TV-apparat eller annan skärmenhet.

Förberedelse

  1. Förbered kabelskyddet.

    • Kabelskyddet består av skyddet (1) och en klämma (2).

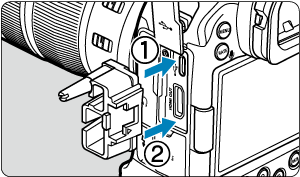

  2. Sätt fast skyddet på kameran.

Kabelinföring/-anslutning

För in kablarna i klämman, fäst den på skyddet och anslut sedan kablarna till kameran.

Med både en Canon-gränssnittskabel och HDMI-kabel

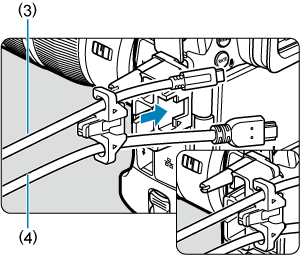

  1. För varje kabel genom klämman.

    • (3) Canon-gränssnittskabel
    • (4) HDMI-kabel

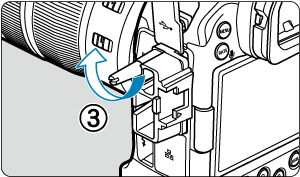

  2. Fäst klämman på skyddet.

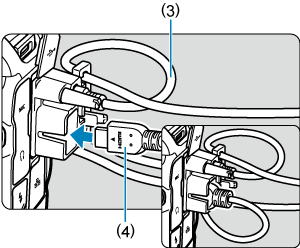

  3. Anslut varje kabel till kameran.

Med endast en Canon-gränssnittskabel eller HDMI-kabel

För kabeln genom klämman (2), såsom visas på bilden, och fäst den sedan på skyddet.

Var försiktig

  • Att använda kameran när en gränssnittskabel eller HDMI-kabel är ansluten utan kabelskyddet kan skada kamerans kontakt. Kontrollera att gränssnittskabeln är säkert ansluten till kamerans kontakt.
