Delarnas namn

  1. (1) MODE Lägesknapp
  2. (2) Knapp för filminspelning
  3. (3) Fäste för kamerarem
  4. (4) Inmatningsratt
  5. (5) Avtryckare
  6. (6) / Multifunktionsknapp/​knapp för FTP-serverbildöverföring
  7. (7) Självutlösarlampa/AF-hjälpbelysning
  8. (8) Handgrepp (batteriutrymme)
  9. (9) Genomföring för strömadapterns kabel
  10. (10) Knapp för skärpedjupskontroll
  11. (11) Kontakter
  12. (12) Objektivfattning
  1. (13) skydd för fäste
  2. (14) Blixtsynkroniseringskontakter
  3. (15) Flerfunktionsfäste
  4. (16) Punkt för RF-objektivfattning
  5. (17) Filmplanmärke
  6. (18) Fäste för kamerarem
  7. (19) Kontrollampa
  8. (20) Slutarridå/bildsensor
  9. (21) Frigöringsknapp för objektiv
  10. (22) Låsstift för objektiv
  11. (23) Anslutning för fjärrkontroll
  12. (24) Kamerahuslock
  1. (1) LCD-display
  2. (2) Ögonmussla
  3. (3) Högtalare
  4. (4) Mikrofon
  5. (5) / Omkopplare för stillbildsfotografering/filminspelning
  6. (6) Kontaktskydd
  7. (7) Extern mikrofon IN-kontakt
  8. (8) Digitalkontakt
  9. (9) Utloppsventil
  10. (10) Hörlurskontakt
  11. (11) HDMI UT-kontakt
  12. (12) Synk-terminal
  13. (13) / Knapp för växla info på LCD-skärm/belysning/beskärning
  1. (14) Strömbrytare/knapp för flerfunktionslås
  2. (15) Bakre inmatningsratt 2
  3. (16) AE-låsknapp
  4. (17) Knapp för val av AF-punkt
  5. (18) AF-startknapp
  6. (19) Multi-kontroll (kan också tryckas rakt in)
  7. (20) Bakre inmatningsratt 1
  8. (21) Inställningsknapp
  9. (22) Raderingsknapp
  10. (23) Bildvisningsknapp
  11. (24) Menyknapp
  12. (25) / Gradering/röstmemo-knapp
  1. (1) Sökarokular
  2. (2) Skärm
  3. (3) Positionshål för tillbehör
  4. (4) Inloppsventil
  5. (5) Stativgänga
  6. (6) Serienummer (husnummer)
  7. (7) Positionshål för tillbehör
  8. (8) Åtkomstlampa
  9. (9) Ratt för dioptriinställning
  1. (10) Knapp för förstoring/förminskning
  2. (11) Info.-knapp
  3. (12) Snabbkontrollsknapp
  4. (13) Minneskortslucka
  5. (14) Lås för batterilucka
  6. (15) Batterilucka
  7. (16) Kortplats 1
  8. (17) Kortplats 2
  9. (18) Kortutmatningsknapp

Informationsvisning på LCD-displayen

Informationen ändras beroende på kamerans status. Se Informationsvisning för mer information om ikoner.

Informationsvisning i sökaren

Informationen ändras beroende på kamerans status.

Batteriladdare LC-E6

Laddare för batterier LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

  1. (1) Batterifack
  2. (2) Laddningslampa
  1. (3) Nätkontakt

Batteriladdare LC-E6E

Laddare för batterier LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

  1. (1) Laddningslampa
  2. (2) Batterifack
  1. (3) Nätkabel
  2. (4) Uttag för nätkabel

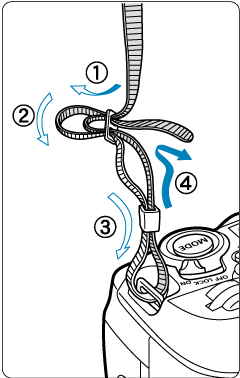

Fästa kameraremmen

För änden av remmen genom fästet för kameraremmen från botten och passera det sedan genom remspännet såsom visas. Dra åt så att kameraremmen är spänd och kontrollera att remmen inte kan lossna från spännet.

Använda kabelskyddet

När du ansluter en kabel (en gränssnittskabel eller HDMI-kabel) ska du använda det medföljande kabelskyddet. Om du använder kabelskyddet förhindrar du att kabeln oavsiktligt kopplas bort eller att kontakten skadas.

  • Använd en Canon-kabel (medföljer eller säljs separat) för att ansluta kameran till en dator.
  • Använd en kommersiellt tillgänglig HDMI-kabel för att ansluta kameran till en TV-apparat eller annan skärmenhet.

Förberedelse

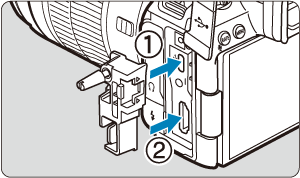

  1. Förbered kabelskyddet.

    • Kabelskyddet består av skyddet (1) och en klämma (2).

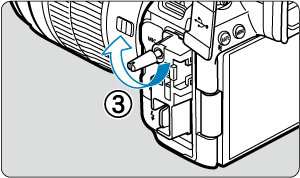

  2. Sätt fast skyddet på kameran.

Kabelinföring/-anslutning

För in kablarna i klämman, fäst den på skyddet och anslut sedan kablarna till kameran.

Med både en Canon-gränssnittskabel och HDMI-kabel

  1. För varje kabel genom klämman.

    • (3) Canon-gränssnittskabel
    • (4) HDMI-kabel

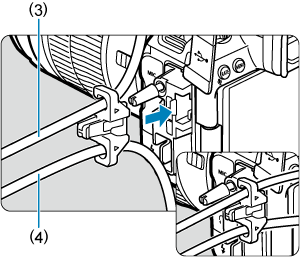

  2. Fäst klämman på skyddet.

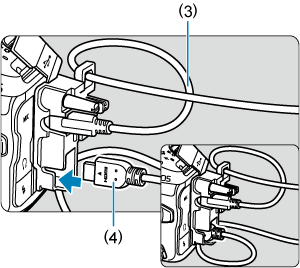

  3. Anslut varje kabel till kameran.

Med endast en Canon-gränssnittskabel eller HDMI-kabel

För kabeln genom klämman (2), såsom visas på bilden, och fäst den sedan på skyddet.

Var försiktig

  • Att använda kameran när en gränssnittskabel eller HDMI-kabel är ansluten utan kabelskyddet kan skada kamerans kontakt. Kontrollera att gränssnittskabeln är säkert ansluten till kamerans kontakt.
