Delarnas namn

  1. (1) MODE knapp
  2. (2) Knapp för filminspelning
  3. (3) Inmatningsratt Inmatningsratt
  4. (4) Multifunktionell Flerfunktionsknapp
  5. (5) Avtryckare
  6. (6) LCD-displaybelysning Knapp för byte av LCD-displayinfo/belysning
  7. (7) Självutlösarlampa/AF-hjälpbelysning
  8. (8) Fjärrkontrollsensor
  9. (9) Handgrepp (batteriutrymme)
  10. (10) Genomföring för strömadapterns kabel
  11. (11) Knapp för skärpedjupskontroll
  12. (12) Kontakter
  1. (13) Objektivfattning
  2. (14) Blixtsynkroniseringskontakter
  3. (15) Tillbehörsfäste
  4. (16) Punkt för RF-objektivfattning
  5. (17) Strömbrytare
  6. (18) Fäste för kamerarem
  7. (19) Filmplanmärke Filmplanmärke
  8. (20) Mikrofon
  9. (21) Slutarridå/bildsensor
  10. (22) Frigöringsknapp för objektiv
  11. (23) Låsstift för objektiv
  12. (24) Anslutning för fjärrutlösare
  13. (25) Kamerahuslock
  1. (1) Ögonmussla
  2. (2) Sökarokular
  3. (3) MENU Menyknapp
  4. (4) Högtalare
  5. (5) Kontaktskydd
  6. (6) LCD-display
  7. (7) Flerfunktionslås Knapp för flerfunktionslås
  8. (8) Bakre inmatningsratt 2 Bakre inmatningsratt 2
  9. (9) Starta AF AF-startknapp
  10. (10) Pilknappar Pilknappar (kan också tryckas rakt in)
  11. (11) Förstora eller förminska Knapp för förstoring/förminskning
  12. (12) Q (snabbkontroll) Snabbkontrollsknapp
  1. (13) INFO Informationsknapp
  2. (14) SET Inställningsknapp
  3. (15) Åtkomstlampa
  4. (16) Radera Raderingsknapp
  5. (17) Bildvisning Bildvisningsknapp
  6. (18) Mikrofon för röstmemo
  7. (19) Sökarsensor
  8. (20) /GRADERA Gradering/röstmemo-knapp
  9. (21) Extern mikrofon IN-kontakt Extern mikrofon IN-kontakt
  10. (22) Digitalkontakt Digitalkontakt
  11. (23) HDMI micro-UT-terminal HDMI micro-UT-terminal
  12. (24) Hörlurskontakt Hörlurskontakt
  13. (25) Blixttändning PC-kontakt
  1. (1) Ratt för dioptriinställning
  2. (2) Positionshål för tillbehör
  3. (3) Skärm
  4. (4) Stativgänga
  5. (5) Serienummer (husnummer)
  6. (6) AE-lås AE-låsknapp
  7. (7) Val av AF-punkt Knapp för val av AF-punkt
  8. (8) Fäste för kamerarem
  1. (9) Minneskortslucka
  2. (10) Kortutmatningsknapp
  3. (11) Kortplats 2
  4. (12) Kortplats 1
  5. (13) Lås för batterilucka
  6. (14) Batterilucka
  7. (15) Bakre inmatningsratt 1 Bakre inmatningsratt 1

Informationsvisning på LCD-displayen

Informationen ändras beroende på kamerans status. Se Informationsvisning för mer information om ikoner.

Informationsvisning i sökaren

Informationen ändras beroende på kamerans status.

Batteriladdare LC-E6

Laddare för batteri LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

  1. (1) Batterifack
  2. (2) Laddningslampa
  3. (3) Nätkontakt

Batteriladdare LC-E6E

Laddare för batteri LP-E6NH/LP-E6N/LP-E6 ().

  1. (1) Laddningslampa
  2. (2) Batterifack
  3. (3) Nätkabel
  4. (4) Uttag för nätkabel

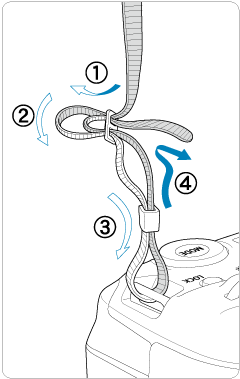

Fästa Kameraremmen

För slutet av kameraremmen genom remfästet från botten och passera det sedan genom remspännet såsom visas. Dra åt så att kameraremmen är spänd och kontrollera att remmen inte kan lossna från spännet.

Använda kabelskyddet

När du ansluter kameran till en dator bör du använda den medföljande gränssnittskabeln eller en Canon-kabel.

När du ansluter en gränssnittskabel ska du också använda det medföljande kabelskyddet. Om du använder kabelskyddet förhindrar du att kabeln oavsiktligt kopplas bort eller att kontakten skadas.

Använd den medföljande gränssnittskabeln och en kommersiellt tillgänglig HDMI-kabel

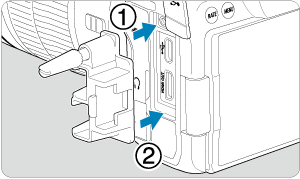

    • (1) Kabelskydd
    • (2) Klämma

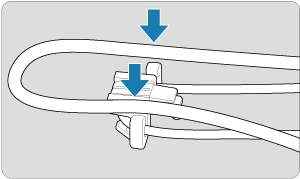

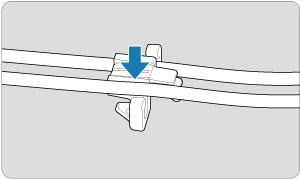

  3. Med en tunn kabel

    Med en tjock kabel

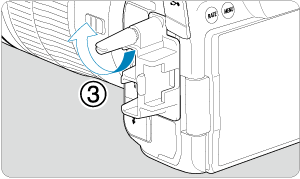

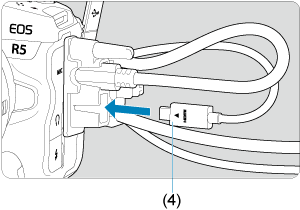

    • (3) Medföljande gränssnittskabel

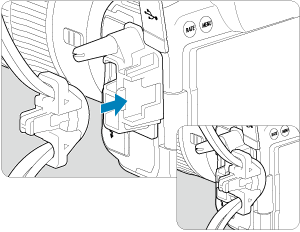

  4. Med en tunn kabel

    Med en tjock kabel

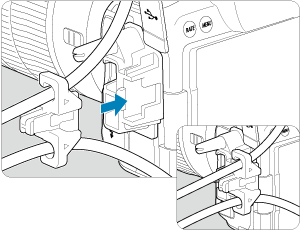

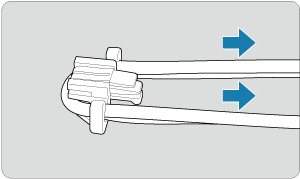

  5. Med en tunn kabel

    Med en tjock kabel

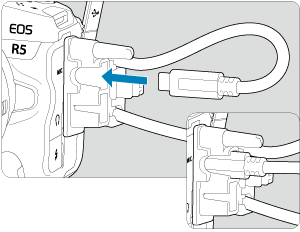

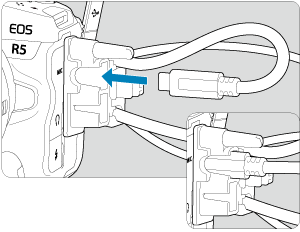

  6. Med en tunn kabel

    Med en tjock kabel

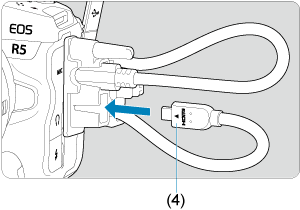

    • (4) HDMI-kabel (säljs separat)

Använda en Canon-gränssnittskabel som tillval

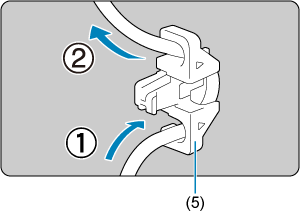

När du använder en Canon-gränssnittskabel (tillval) bör du leda kabeln genom klämman (5) såsom visas innan klämman fästs på kabelskyddet.

Var försiktig

  • Att använda kameran när gränssnittskabeln är ansluten utan kabelskyddet kan skada digitalkontakten.
  • Kontrollera att gränssnittskabeln är rätt ansluten till digitalkontakten.

Obs!

  • Använd en kommersiellt tillgänglig HDMI-kabel när du ansluter kameran till en TV. Överväg också att använda kabelskyddet när du ansluter en HDMI-kabel.
