Nazivi delova

  1. (1) Lampica automatskog okidanja / Pomoćno autofokusno svetlo
  2. (2) Okidač
  3. (3) Multifunkcijsko dugme 2 (M-Fn 2)
  4. (4) Dugme za pregled dubinske oštrine
  5. (5) Držač (odeljak za baterije)
  6. (6) Prekidač za zaključavanje poklopca odeljka za baterije
  7. (7) Vertikalni multifunkcijski taster
  8. (8) Prekidač za uključivanje/isključivanje vertikalnih kontrola
  9. (9) Vertikalni glavni birač
  10. (10) Vertikalni okidač
  11. (11) Poklopac stopice za priključivanje
  12. (12) Oznaka za montiranje RF objektiva
  1. (13) Bajonet
  2. (14) Iglica za zaključavanje objektiva
  3. (15) Taster za otpuštanje objektiva
  4. (16) Zavesica okidača/Senzor slike
  5. (17) Priključak za daljinsko upravljanje
  6. (18) Kontakti
  7. (19) Vertikalni taster za pregled dubinske oštrine
  8. (20) Vertikalni multifunkcijski taster 2 (M-Fn 2)
  9. (21) Rupica za stativ
  10. (22) Serijski broj (broj tela)
  11. (23) Otvor za pozicioniranje dodatne opreme
  12. (24) Kukica za ručnu traku
  13. (25) Poklopac tela
  1. (1) Okular
  2. (2) Višenamenska stopica za priključivanje
  3. (3) Kontakti za sinhronizaciju blica
  4. (4) Oznaka fokalne ravni
  5. (5) Taster za odabir režima zatvarača/Taster za odabir AF režima
  6. (6) Mikrofon
  7. (7) Signalna lampa
  8. (8) Taster za korekciju ekspozicije blica/Taster za odabir metode merenja svetla
  9. (9) Kukica za traku
  10. (10) Ulazni priključak za eksterni mikrofon
  11. (11) Digitalni priključak
  12. (12) HDMI OUT izlazni priključak
  13. (13) Priključak za slušalice
  14. (14) Ethernet RJ-45 priključak
  15. (15) Priključak za sinhronizaciju
  16. (16) Poklopac priključka
  17. (17) Ručica za otpuštanje baterije
  18. (18) Baterija
  19. (19) Poklopac odeljka za baterije
  1. (20) LCD panel
  2. (21) White Balance Taster za balans belog
  3. (22) Taster za podešavanje korekcije ekspozicije/vrednosti blende/prikaza vremena
  4. (23) Taster za odabir režima za snimanje
  5. (24) Taster za odabir AF tačke
  6. (25) Taster za blokadu AE
  7. (26) Brzi kontrolni birač 2
  8. (27) Taster za pokretanje autofokusa/pametni birač
  9. (28) Brzi kontrolni taster
  10. (29) Taster za postavke
  11. (30) Prekidač za uključivanje/zaključavanje kontrola
  12. (31) Vertikalni taster za pokretanje autofokusa/pametni birač
  13. (32) Zvučnik
  14. (33) Ekran
  15. (34) Mrežna lampica
  16. (35) Zadnji senzor
  17. (36) Poluga za zaključavanje okulara
  18. (37) Dugme menija
  19. (38) / Multifunkcijski taster 3/taster za reprodukciju glasovnih beleški (držite za snimanje)
  1. (1) Senzor tražila
  2. (2) Okular tražila
  3. (3) Kontrola oka
  4. (4) Multi-birač (takođe može biti pritisnut direktno ka unutra)
  5. (5) Dugme za informacije
  6. (6) Brzi kontrolni birač 1
  7. (7) Dugme za reprodukciju
  8. (8) Dugme za uvećavanje/smanjivanje
  9. (9) Dugme za brisanje
  10. (10) / Dugme za ocenjivanje/glasovne beleške
  11. (11) Vertikalno dugme za informacije
  12. (12) Birač za podešavanje dioptrije
  13. (13) / Prekidač za snimanje fotografija/video zapisa
  14. (14) Dugme za snimanje video zapisa
  1. (15) / Multifunkcijsko dugme/Dugme za prenos slike FTP servera
  2. (16) Glavni birač
  3. (17) / Dugme za prebacivanje informacija o LCD panelu/osvetljenje/opsecanje
  4. (18) Kukica za traku
  5. (19) Prostor za karticu 1
  6. (20) Prostor za karticu 2
  7. (21) Dugme za izbacivanje kartice 1
  8. (22) Dugme za izbacivanje kartice 2
  9. (23) Poklopac prostora za karticu
  10. (24) Lampica pristupa
  11. (25) Vertikalni multi-birač (takođe može biti pritisnut direktno ka unutra)
  12. (26) Vertikalni taster za blokadu AE
  13. (27) Vertikalni brzi kontrolni birač 2
  14. (28) Vertikalni taster za odabir AF tačke

Prikaz informacija na LCD panelu

Prikazane informacije variraju u zavisnosti od statusa fotoaparata. Za detalje o ikonama, pogledajte poglavlje Prikazane informacije.

Prikaz informacija na tražilu

Prikazane informacije variraju u zavisnosti od statusa fotoaparata.

Baterija LP-E19

  1. (1) Poluga za zaključavanje baterije
  2. (2) Kontakti
  1. (3) Zaštitni poklopac
  2. (4) Ručica za otpuštanje baterije

Punjač za baterije LC-E19

Punjač za punjenje baterija LP-E19 ().

  1. (1) Kontakti
  2. (2) Odeljci za baterije
  3. (3) Utičnica za mrežni kabl
  4. (4) Taster za proveru performansi punjenja/Taster za kalibrisanje
  1. (5) Lampica punjenja/Lampica za proveru performansi punjenja/Lampica vremena pražnjenja
  2. (6) Lampica za kalibrisanje (pražnjenje)
  3. (7) Zaštitni poklopac (dva komada)
  4. (8) Mrežni kabl

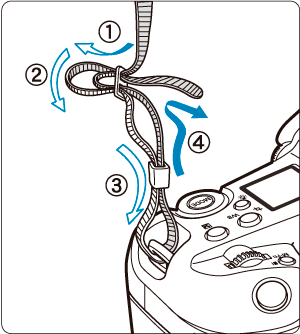

Vezivanje trake

Provucite kraj trake kroz kukicu za traku sa donje strane. Zatim provucite traku kroz kopču kao što je prikazano na slici. Zategnite traku kako se ne bi olabavila i odvezala iz kopče.

Korišćenje štitnika za kabl

Kada povezujete kablove (priključni kabl ili HDMI kabl), koristite priloženi štitnik za kabl. Korišćenje štitnika za kabl pomaže u sprečavanju slučajnog isključivanja i oštećenja priključka.

  • Kada povezujete fotoaparat sa računarom, koristite Canon kabl (priložen ili se prodaje zasebno).
  • Kada povezujete fotoaparat sa televizorom ili drugim uređajem za prikaz, koristite komercijalno dostupan HDMI kabl.

Priprema

  1. Pripremite štitnik za kabl.

    • Štitnik za kabl se sastoji od štitnika (1) i stege (2).

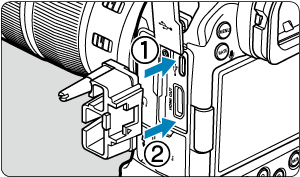

  2. Montirajte štitnik na fotoaparat.

Ubacivanje/povezivanje kabla

Ubacite kablove u stegu, montirajte stegu na štitnik, a zatim povežite kablove sa fotoaparatom.

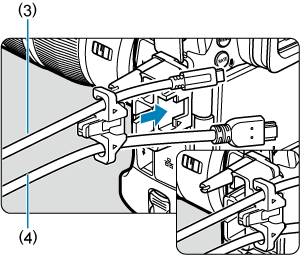

Sa Canon priključnim kablom i HDMI kablom

  1. Provucite svaki kabl kroz stegu.

    • (3) Canon priključni kabl
    • (4) HDMI kabl

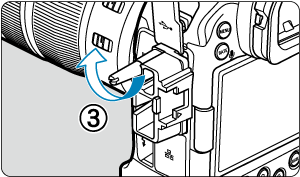

  2. Montirajte stegu na štitnik.

  3. Povežite svaki kabl sa fotoaparatom.

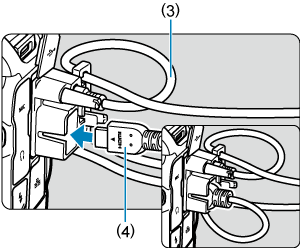

Samo sa Canon priključnim kablom ili HDMI kablom

Provucite kabl kroz stegu (2) kao što je prikazano, a zatim montirajte stegu na štitnik.

Oprez

  • Upotreba fotoaparata kada je priključni kabl ili HDMI kabl povezan bez štitnika za kabl može oštetiti priključak fotoaparata. Uverite se da li je svaki kabl bezbedno povezan sa priključkom fotoaparata.
