Nazivi delova

  1. (1) MODE Dugme režima
  2. (2) Dugme za snimanje video zapisa
  3. (3) Kukica za traku
  4. (4) Glavni birač
  5. (5) Okidač
  6. (6) / Multifunkcijsko dugme/Dugme za prenos slike FTP servera
  7. (7) Lampica automatskog okidanja / Pomoćno autofokusno svetlo
  8. (8) Držač (odeljak za baterije)
  9. (9) Rupica za kabl spojnice jednosmerne struje
  10. (10) Dugme za pregled dubinske oštrine
  11. (11) Kontakti
  12. (12) Bajonet
  1. (13) Poklopac stopice za priključivanje
  2. (14) Kontakti za sinhronizaciju blica
  3. (15) Višenamenska stopica za priključivanje
  4. (16) Oznaka za montiranje RF objektiva
  5. (17) Oznaka fokalne ravni
  6. (18) Kukica za traku
  7. (19) Signalna lampa
  8. (20) Zavesica okidača/Senzor slike
  9. (21) Dugme za oslobađanje objektiva
  10. (22) Iglica za zaključavanje objektiva
  11. (23) Priključak za daljinsko upravljanje
  12. (24) Poklopac tela
  1. (1) LCD panel
  2. (2) Okular
  3. (3) Zvučnik
  4. (4) Mikrofon
  5. (5) / Prekidač za snimanje fotografija/video zapisa
  6. (6) Poklopac priključka
  7. (7) Ulazni priključak za eksterni mikrofon
  8. (8) Digitalni priključak
  9. (9) Izduvni otvor
  10. (10) Priključak za slušalice
  11. (11) HDMI OUT izlazni priključak
  12. (12) Priključak za sinhronizaciju
  13. (13) / Dugme za prebacivanje informacija o LCD panelu/osvetljenje/opsecanje
  1. (14) Prekidač za napajanje/zaključavanje kontrola
  2. (15) Brzi kontrolni birač 2
  3. (16) Dugme za blokadu AE
  4. (17) Dugme za odabir AF tačke
  5. (18) Dugme za pokretanje autofokusa
  6. (19) Multi-birač (takođe se može pritisnuti direktno ka unutra)
  7. (20) Brzi kontrolni birač 1
  8. (21) Dugme za podešavanja i postavke
  9. (22) Dugme za brisanje
  10. (23) Dugme za reprodukciju
  11. (24) Dugme menija
  12. (25) / Dugme za ocenjivanje/glasovne beleške
  1. (1) Okular tražila
  2. (2) Ekran
  3. (3) Otvor za pozicioniranje dodatne opreme
  4. (4) Usisni otvor
  5. (5) Rupica za stativ
  6. (6) Serijski broj (broj tela)
  7. (7) Otvor za pozicioniranje dodatne opreme
  8. (8) Lampica pristupa
  9. (9) Točkić za podešavanje dioptrije
  1. (10) Dugme za uvećavanje/smanjivanje
  2. (11) Dugme za informacije
  3. (12) Dugme za brze kontrole
  4. (13) Poklopac prostora za karticu
  5. (14) Zaključavanje poklopca odeljka za baterije
  6. (15) Poklopac odeljka za baterije
  7. (16) Prostor za karticu 1
  8. (17) Prostor za karticu 2
  9. (18) Dugme za izbacivanje kartice

Prikaz informacija na LCD panelu

Prikazane informacije variraju u zavisnosti od statusa fotoaparata. Za detalje o ikonama, pogledajte poglavlje Prikazane informacije.

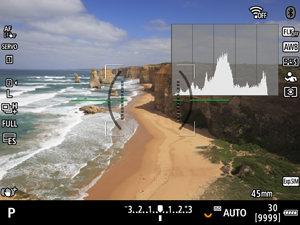

Prikaz informacija na tražilu

Prikazane informacije variraju u zavisnosti od statusa fotoaparata.

Punjač za baterije LC-E6

Punjač za punjenje baterija LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

  1. (1) Odeljci za baterije
  2. (2) Lampica punjenja
  1. (3) Priključak napajanja

Punjač za baterije LC-E6E

Punjač za punjenje baterije LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

  1. (1) Lampica punjenja
  2. (2) Prostor za bateriju
  1. (3) Kabl za napajanje
  2. (4) Utičnica za kabl za napajanje

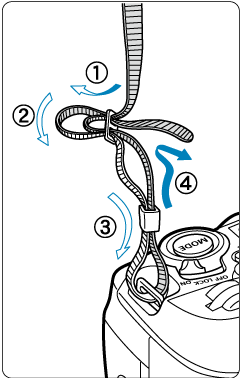

Vezivanje trake

Provucite kraj trake kroz kukicu za traku sa donje strane. Zatim provucite traku kroz kopču kao što je prikazano na slici. Zategnite traku kako se ne bi olabavila i odvezala iz kopče.

Korišćenje štitnika za kabl

Kada povezujete kablove (priključni kabl ili HDMI kabl), koristite priloženi štitnik za kabl. Korišćenje štitnika za kabl pomaže u sprečavanju slučajnog isključivanja i oštećenja priključka.

  • Kada povezujete fotoaparat sa računarom, koristite Canon kabl (priložen ili se prodaje zasebno).
  • Kada povezujete fotoaparat sa televizorom ili drugim uređajem za prikaz, koristite komercijalno dostupan HDMI kabl.

Priprema

  1. Pripremite štitnik za kabl.

    • Štitnik za kabl se sastoji od štitnika (1) i stege (2).

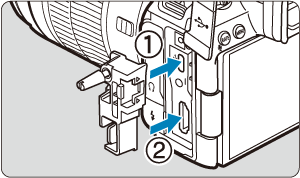

  2. Montirajte štitnik na fotoaparat.

Ubacivanje/povezivanje kabla

Ubacite kablove u stegu, montirajte stegu na štitnik, a zatim povežite kablove sa fotoaparatom.

Sa Canon priključnim kablom i HDMI kablom

  1. Provucite svaki kabl kroz stegu.

    • (3) Canon priključni kabl
    • (4) HDMI kabl

  2. Montirajte stegu na štitnik.

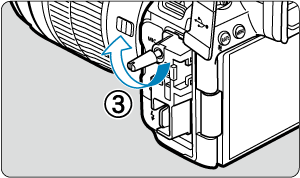

  3. Povežite svaki kabl sa fotoaparatom.

Samo sa Canon priključnim kablom ili HDMI kablom

Provucite kabl kroz stegu (2) kao što je prikazano, a zatim montirajte stegu na štitnik.

Oprez

  • Upotreba fotoaparata kada je priključni kabl ili HDMI kabl povezan bez štitnika za kabl može oštetiti priključak fotoaparata. Uverite se da li je svaki kabl bezbedno povezan sa priključkom fotoaparata.
