Nazivi delova

  1. (1) Birač režima
  2. (2) Birač Dial
  3. (3) ISO Dugme za podešavanje ISO brzine
  4. (4) Okidač
  5. (5) Dugme za snimanje video zapisa
  6. (6) Oznaka za montiranje RF objektiva
  7. (7) Senzor slike
  8. (8) Hvat
  9. (9) Kontakti
  10. (10) Bajonet
  11. (11) Integrisani blic
  12. (12) Mikrofon
  13. (13) Zvučnik
  14. (14) Focal plane mark Oznaka fokalne ravni
  1. (15) Kukica za traku
  2. (16) Lampica za pomoćno autofokusno svetlo/redukciju crvenih očiju/automatsko okidanje/daljinski upravljač
  3. (17) Poklopac priključka
  4. (18) Dugme za oslobađanje objektiva
  5. (19) Iglica za zaključavanje objektiva
  6. (20) External microphone IN terminal Ulazni priključak za eksterni mikrofon
  7. (21) Dugme za podešavanje dioptrije
  8. (22) Rupica za stativ
  9. (23) Poklopac odeljka za karticu/baterije
  10. (24) Zaključavanje poklopca odeljka za karticu/baterije
  11. (25) Serijski broj (broj tela)
  12. (26) Poklopac tela fotoaparata
  13. (27) Poklopac stopice za priključivanje
  1. (1) Višenamenska stopica za priključivanje
  2. (2) Okular
  3. (3) Okular tražila
  4. (4) Ekran
  5. (5) Power on/Power off Prekidač za napajanje
  6. (6) Senzor tražila
  7. (7) Poklopac priključka
  8. (8) Lampica pristupa
  9. (9) INFO Taster za informacije
  10. (10) Quick Control/Set Dugme za brze kontrole/Dugme za podešavanja i postavke
  11. (11) Left key/AFMF Dugme za levo/automatski fokus/manuelni fokus
  1. (12) Down key/Erase Dugme za dole/brisanje
  2. (13) Playback Dugme za reprodukciju
  3. (14) AE lock/Magnify/Reduce Dugme za blokadu AE/blokadu FE/uvećavanje
  4. (15) AF point selection/Index Dugme za odabir AF tačke/indeks/smanjivanje
  5. (16) Up key/Exposure compensation Dugme za gore/korekciju ekspozicije
  6. (17) Right key/Self-timer/Low-speed continuous shooting Dugme za desno/automatsko okidanje/odabir režima zatvarača
  7. (18) Cross keys Tipke
  8. (19) MENU Dugme menija
  9. (20) Digital terminal Digitalni priključak
  10. (21) HDMI micro OUT Izlazni HDMI mikro priključak
  11. (22) Rupica za kabl spojnice jednosmerne struje

Birač režima

Birač za izbor režima je podeljen na Režim osnovne zone, Režime Kreativne zone i režim za snimanje video zapisa.

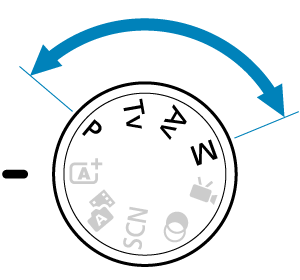

(1) Režim osnovne zone

Dovoljno je samo da pritisnete okidač. Fotoaparat će podesiti sve potrebne parametre pri snimanju u skladu sa objektom ili scenom.

Scene Intelligent Auto: Inteligentni scenski automatski režim ()

Hybrid Auto: Hibridni automatski režim ()

Special scene: Specijalna scena ()

Self portrait Auto portret Kids Deca
Portrait Portret Panning Švenkovanje
Smooth skin Glatka koža Close-up Snimak iz blizine (krupan kadar)
Group photo Grupna fotografija Food Hrana
Landscape Pejzaž Handheld night scene Noćne scene iz ruke
Panoramic shot Panoramski snimak HDR backlight control HDR kontrola pozadinskog osvetljenja
Sports Sportovi Silent shutter Tihi okidač

Creative filters: Kreativni filteri ()

Grainy B/W Zrnasto crno/belo Miniature effect Minijaturni efekat
Soft focus Meki fokus HDR art standard HDR umetnički standardni efekat
Fish-eye effect "Riblje oko" efekat HDR art vivid HDR živopisnija umetnost
Water painting effect Efekat akvarela HDR art bold HDR umetnički uljani efekat
Toy camera effect Efekat igračke fotoaparata HDR art embossed HDR reljefna umetnost

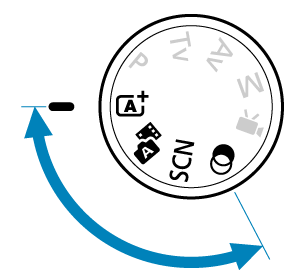

(2) Kreativna zona

Ovi režimi vam daju veću kontrolu za snimanje različitih objekata po želji.

P Programirani AE
Tv Prioritet zatvarača AE
Av Prioritet blende AE
M Manuelna ekspozicija

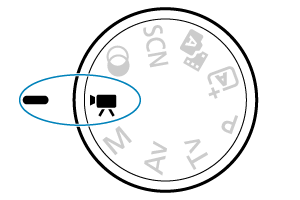

(3) Snimanje video zapisa

Za snimanje video zapisa na različite načine ().

Punjač za baterije LC-E17

Punjač za punjenje baterija LP-E17 ().

  1. (1) Priključak napajanja
  2. (2) Lampica punjenja
  3. (3) Lampica gotovog punjenja
  4. (4) Odeljci za baterije

Punjač za baterije LC-E17E

Punjač za punjenje baterije LP-E17 ().

  1. (1)Utičnica za kabl za napajanje
  2. (2)Lampica punjenja
  3. (3)Lampica gotovog punjenja
  1. (4)Prostor za bateriju
  2. (5)Kabl za napajanje

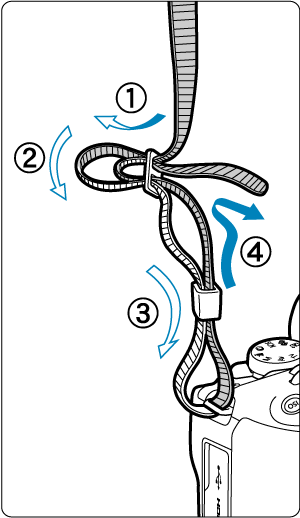

Vezivanje trake

Provucite kraj trake kroz kukicu za traku sa donje strane. Zatim provucite traku kroz kopču kao što je prikazano na slici. Zategnite traku kako se ne bi olabavila i odvezala iz kopče.
