Delovi uređaja

  1. (1) Lampica za automatsko okidanje/AF-pomoćni snop
  2. (2) Okidač
  3. (3) Multifunkcijski taster 2 (M-Fn 2)
  4. (4) Taster za pregled dubinske oštrine
  5. (5) Hvat
  6. (6) Vertikalni multifunkcijski taster
  7. (7) Vertikalni glavni birač
  8. (8) Vertikalni okidač
  9. (9) RF Indikator za montiranje objektiva
  10. (10) Bajonet
  11. (11) Iglica za zaključavanje objektiva
  1. (12) Taster za otpuštanje objektiva
  2. (13) Zavesica zatvarača/senzor slike
  3. (14) Priključak za daljinski upravljač
  4. (15) Kontakti
  5. (16) Vertikalni taster za pregled dubinske oštrine
  6. (17) Vertikalni multifunkcijski taster 2 (M-Fn 2)
  7. (18) Rupica za stativ
  8. (19) Serijski broj (broj tela)
  9. (20) Rupica za postavljanje dodatne opreme
  10. (21) Poklopac tela
  1. (1) Okular
  2. (2) Multifunkcionalna stopica za konekciju blica
  3. (3) Kontakti za sinhronizaciju blica
  4. (4) Oznaka fokalne ravni
  5. (5) Taster za odabir režima zatvarača/Taster za odabir AF režima
  6. (6) Mikrofon
  7. (7) Taster za korekciju ekspozicije/Taster za odabir metode merenja svetla
  8. (8) Kukica za traku
  9. (9) Ulazni priključak za eksterni mikrofon
  10. (10) Digitalni priključak
  11. (11) Izlazni HDMI mikro priključak
  12. (12) Priključak za slušalice
  13. (13) Ethernet RJ-45 priključak
  14. (14) PC priključak
  15. (15) Poklopac priključaka
  16. (16) Ručica za otpuštanje baterije
  1. (17) Baterija
  2. (18) Poklopac odeljka za baterije
  3. (19) LCD panel
  4. (20) LCD panel prebacivanje informacija/Taster za osvetljavanje LCD panela
  5. (21) Taster za korekciju ekspozicije/Taster za podešavanje vrednosti blende
  6. (22) Taster za odabir režima
  7. (23) Taster za odabir AF tačke
  8. (24) Taster za blokadu AE
  9. (25) Brzi kontrolni birač 2
  10. (26) Taster za pokretanje autofokusa/Inteligentni birač
  11. (27) Brzi kontrolni birač
  12. (28) Lampica pristupa
  13. (29) Prekidač za uključivanje/zaključavanje kontrola
  14. (30) Zvučnik
  15. (31) Ekran
  16. (32) Taster menija
  17. (33) / Taster za rangiranje/snimanje glasovnih beležaka
  1. (1) Okular tražila
  2. (2) Multi-birač (može se pritisnuti unutra)
  3. (3) Taster za informacije
  4. (4) Taster za potvrdu/postavke
  5. (5) Brzi kontrolni birač 1
  6. (6) Taster za reprodukciju
  7. (7) Mrežna lampica
  8. (8) Taster za uvećanje/smanjivanje slika
  9. (9) Taster za brisanje
  10. (10) Točkić za podešavanje dioptrije
  11. (11) Snimanje fotografija/ snimanje video zapisa
  1. (12) Multifunkcionalni taster
  2. (13) Glavni birač
  3. (14) Kukica za traku
  4. (15) Taster za snimanje video zapisa
  5. (16) Prostor za karticu 1
  6. (17) Prostor za karticu 2
  7. (18) Poklopac prostora za karticu
  8. (19) Taster za otpuštanje kartice 1
  9. (20) Vertikalni multi birač (može se pritisnuti unutra)
  10. (21) Vertikalni taster za pokretanje autofokusa/Pametni birač
  11. (22) Vertikalni taster za brzu kontrolu 2
  12. (23) Vertikalni taster za blokadu AE
  13. (24) Vertikalni taster za odabir AF tačke

LCD ekran sa informacijama

Prikazane informacije variraju u zavisnosti od statusa fotoaparata. Za detaljnije informacije o ikonama pogledajte odeljak Informacije na ekranu.

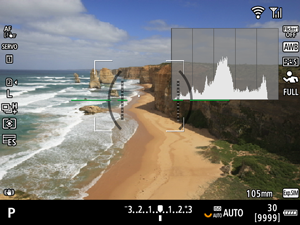

Informacije na tražilu

Prikazane informacije variraju u zavisnosti od statusa fotoaparata.

Baterija LP-E19

  1. (1) Prekidač za zaključavanje baterije
  2. (2) Kontakti
  1. (3) Zaštitni poklopac
  2. (4) Ručica za otpuštanje baterije

Punjač za baterije LC-E19

Za punjenje baterija LP-E19 ().

  1. (1) Kontakti
  2. (2) Odeljci za baterije
  3. (3) Utičnica za mrežni kabl
  4. (4) Taster za proveru performansi punjenja/Taster za kalibrisanje
  1. (5) Lampica punjenja/Lampica za proveru performansi punjenja/Lampica vremena pražnjenja
  2. (6) Lampica za kalibrisanje (pražnjenje)
  3. (7) Zaštitni poklopac (dva komada)
  4. (8) Mrežni kabl

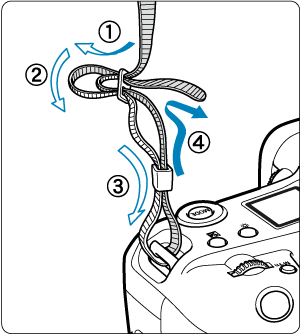

Vezivanje trake

Provucite kraj trake kroz kukicu za traku sa donje strane. Zatim provucite traku kroz kopču kao što je prikazano na slici. Zategnite traku kako se ne bi olabavila i odvezala iz kopče.

Korišćenje zaštite za kabl

  • Pri povezivanju fotoaparata sa računarem, koristite isporučeni priključni kabl ili drugi priključni kabl marke Canon.
  • Koristite komercijalno dostupan HDMI kabl kada povezujete fotoaparat sa monitorom ili drugim uređajem za prikazivanje.
  • Upotrebite isporučenu zaštitu za kabl prilikom povezivanja priključnog kabla, kako biste sprečili slučajno izvlačenje kabla i oštećivanje priključaka.

Priprema

Zaštitnik kabla se sastoji od štitnika (1) i stezaljke (2).

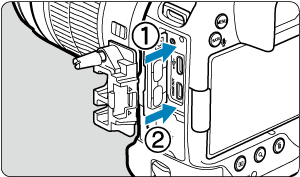

Pričvrstite zaštitnik na fotoaparat.

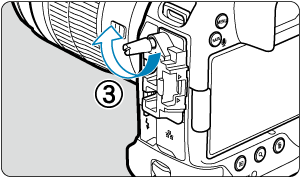

Sa isporučenim priključnim kablom i tankim komercijalno dostupnim HDMI kablom

    • (3) Sa isporučenim priključnim kablom
    • (4) Sa tankim komercijalno dostupnim priključnim HDMI kablom

Sa isporučenim ili opcionalnim Canon priključnim kablom i debelim komercijalno dostupnim HDMI kablom

    • (5) Sa isporučenim ili opcionalnim Canon priključnim kablom
    • (6) Sa debelim komercijalno dostupnim HDMI kablom

Samo sa opcionalnim Canon priključnim kablom ili komercijalno dostupnim HDMI kablom

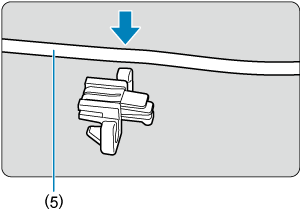

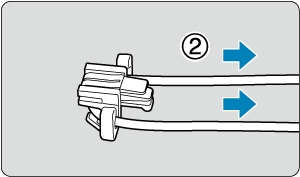

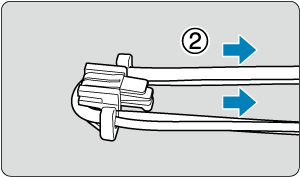

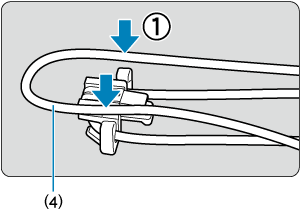

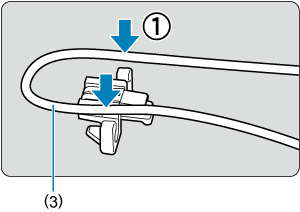

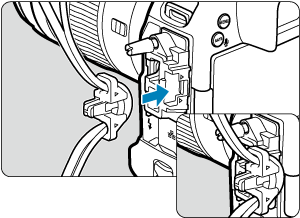

Kada koristite samo opcionalni Canon priključni kabl ili debeli/tanki komercijalno dostupan HDMI kabl, provucite kabl kroz stezaljku (2), kao što je prikazano, pre nego što pričvrstite stezaljku na zaštitnik kabla.

Oprez

  • Korišćenje fotoaparata sa priključenim kablom bez zaštite za kabl može dovesti do oštećivanja digitalnog priključka. Proverite da li je priključni kabl čvrsto priključen u digitalni priključak.
