Nazivi delova

  1. (1)MODE dugme
  2. (2)Dugme za snimanje video zapisa
  3. (3)Main dial Glavni birač
  4. (4)Multi-function Multifunkcijsko dugme
  5. (5)Okidač
  6. (6)LCD panel illumination Dugme za prebacivanje između prikazanih informacija / osvetljavanje LCD panela
  7. (7)Lampica automatskog okidanja / Pomoćno autofokusno svetlo
  8. (8)Daljinski senzor
  9. (9)Hvat (odeljak za baterije)
  10. (10)Rupica za kabl spojnice jednosmerne struje
  11. (11)Dugme za pregled dubinske oštrine
  12. (12)Kontakti
  1. (13)Bajonet
  2. (14)Kontakti za sinhronizaciju blica
  3. (15)Priključak za blic
  4. (16)Oznaka za montiranje RF objektiva
  5. (17)Prekidač napajanja
  6. (18)Kukica za traku
  7. (19)Focal plane mark Oznaka fokalne ravni
  8. (20)Mikrofon
  9. (21)Zavesica zatvarača / senzor slike
  10. (22)Dugme za oslobađanje objektiva
  11. (23)Iglica za zaključavanje objektiva
  12. (24)Priključak za daljinski upravljač
  13. (25)Poklopac tela
  1. (1)Ram okulara
  2. (2)Okular tražila
  3. (3)MENU Dugme menija
  4. (4)Zvučnik
  5. (5)Poklopac priključaka
  6. (6)LCD panel
  7. (7)Multi-function lock Dugme za zaključavanje funkcija
  8. (8)Quick control dial 2 Brzi kontrolni birač 2
  9. (9)AF start Dugme za pokretanje autofokusa
  10. (10)Multi-controller Multi-birač (takođe se može pritisnuti direktno nadole)
  11. (11)Magnify or reduce Dugme za uvećavanje/smanjivanje
  12. (12)Q (Quick Control) Brzi kontrolni birač
  13. (13)INFO Dugme za informacije
  1. (14)SET Dugme za potvrdu/postavke
  2. (15)Lampica pristupa
  3. (16)Erase Dugme za brisanje
  4. (17)Playback Dugme za reprodukciju
  5. (18)Mikrofon za snimanje glasovnih beležaka
  6. (19)Senzor tražila
  7. (20)RATE Dugme za ocenjivanje / snimanje glasovnih beležaka
  8. (21)External microphone IN terminal Ulazni priključak za eksterni mkrofon
  9. (22)Digital terminal Digitalni priključak
  10. (23)HDMI micro OUT terminal Izlazni HDMI mikro-priključak
  11. (24)Headphone terminal Priključak za slušalice
  12. (25)Flash Firing PC priključak
  1. (1)Dugme za podešavanje dioptrije
  2. (2)Rupica za postavljanje dodatne opreme
  3. (3)Ekran
  4. (4)Utičnica za stativ
  5. (5)Serijski broj (broj kućišta)
  6. (6)AE lock Dugme za blokadu AE
  7. (7)AF point selection Dugme za odabir AF tačke
  8. (8)Kukica za traku
  1. (9)Poklopac prostora za karticu
  2. (10)Dugme za izbacivanje kartice
  3. (11)Prostor za karticu 2
  4. (12)Prostor za karticu 1
  5. (13)Prekidač za zaključavanje poklopca odeljka za baterije
  6. (14)Poklopac odeljka za baterije
  7. (15)Quick control dial 1 Brzi kontrolni birač 1

Informacije prikazane na LCD panelu

Prikazane informacije se razlikuju u zavisnosti od statusa fotoaparata. Više informacija o ikonama potražite u odeljku Prikazane informacije.

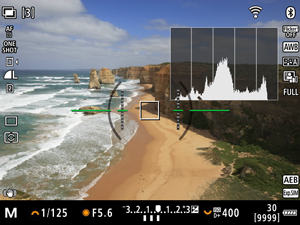

Informacije prikazane na tražilu

Prikazane informacije se razlikuju u zavisnosti od statusa fotoaparata.

Punjač za baterije LC-E6

Punjač za punjenje baterija LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

  1. (1) Ležište za bateriju
  2. (2) Lampica punjenja
  3. (3) Utikač

Punjač za baterije LC-E6E

Punjač za punjenje baterija LP-E6NH/LP-E6N/LP-E6 ().

  1. (1) Lampica punjenja
  2. (2) Ležište za bateriju
  3. (3) Kabl za napajanje
  4. (4) Utičnica kabla za napajanje

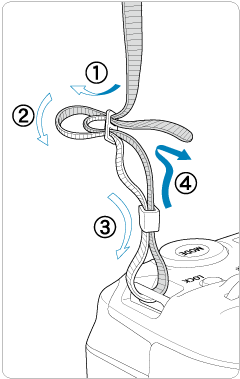

Vezivanje trake

Provucite kraj trake kroz kukicu za traku sa donje strane. Zatim provucite traku kroz kopču kao što je prikazano na slici. Zategnite traku kako se ne bi olabavila i odvezala iz kopče.

Korišćenje zaštite za kabl

Pri povezivanju fotoaparata sa računarem, koristite isporučeni priključni kabl ili kabl marke Canon.

Takođe, koristite isporučenu zaštitu za kabl prilikom povezivanja priključnog kabla kako biste sprečili slučajno izvlačenje kabla i oštećivanje priključaka.

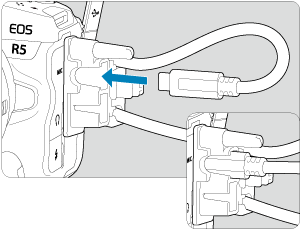

Korišćenje isporučenog priključnog kabla i komercijalno dostupnog HDMI kabla

    • (1) Zaštita za kabl
    • (2) Štipaljka

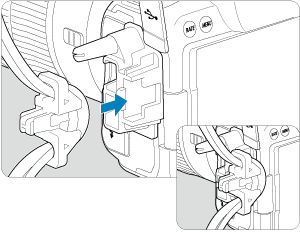

  3. Korišćenje tankog kabla

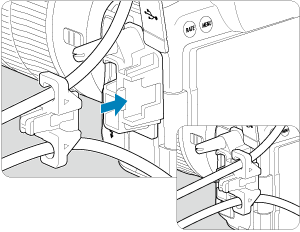

    Korišćenje debelog kabla

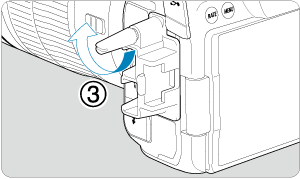

    • (3) Isporučeni priključni kabl

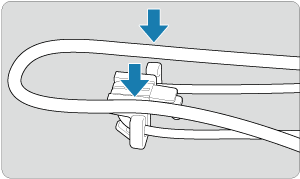

  4. Korišćenje tankog kabla

    Korišćenje debelog kabla

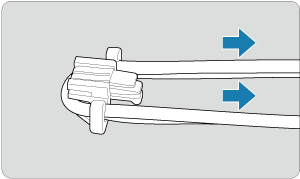

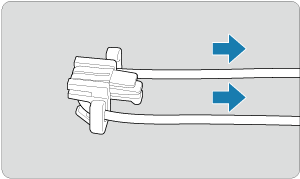

  5. Korišćenje tankog kabla

    Korišćenje debelog kabla

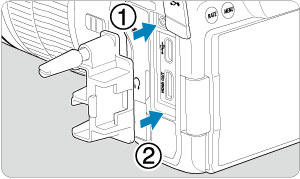

  6. Korišćenje tankog kabla

    Korišćenje debelog kabla

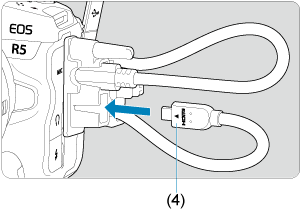

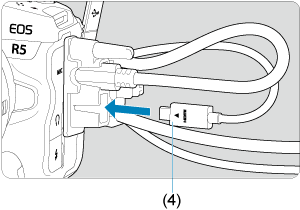

    • (4) HDMI kabl (prodaje se zasebno)

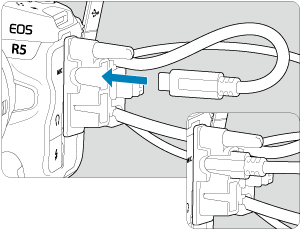

Korišćenje opcionog Canon priključnog kabla

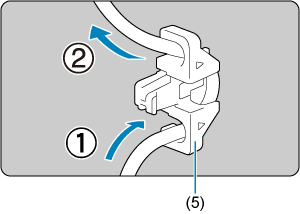

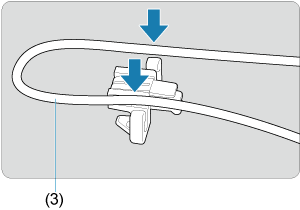

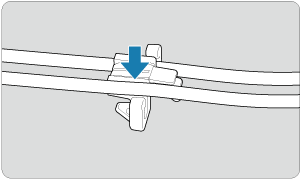

Ako koristite opcioni Canon priključni kabl, najpre provucite kabl kroz štipaljku (5) kao što je prikazano na slici, a zatim zakačite štipaljku za zaštitu za kabl.

Oprez

  • Ako koristite fotoaparat u koji ste priključili priključni kabl bez zaštite za kabl, ovo može dovesti do oštećivanja digitalnog priključka.
  • Proverite da li je priključni kabl čvrsto priključen u digitalni priključak.

Napomena

  • Koristite komercijalno dostupni HDMI kabl za povezivanje fotoaparata sa TV aparatom. Takođe, razmislite o tome da koristite zaštitu za kabl prilikom priključivanja HDMI kabla.
