Imena sestavnih delov

  1. (1) Lučka samosprožilca/Žarek za pomoč pri AF
  2. (2) Gumb zaklopa
  3. (3) Večfunkcijski gumb 2 (M-Fn 2)
  4. (4) Gumb za predogled globinske ostrine
  5. (5) Držalo
  6. (6) Zapah za sprostitev pokrova reže za kartico
  7. (7) Večfunkcijski gumb 2 na navpičnem držalu
  8. (8) Stikalo za vklop/izklop navpičnega držala
  9. (9) Glavni regulator na navpičnem držalu
  10. (10) Gumb zaklopa na navpičnem držalu
  11. (11) Pokrov kontakta
  12. (12) Montažni indeks za objektiv RF
  1. (13) Navoj za objektiv
  2. (14) Zaporni zatič objektiva
  3. (15) Gumb za sprostitev objektiva
  4. (16) Zavesica zaklopa/Slikovno tipalo
  5. (17) Terminal za daljinsko upravljanje
  6. (18) Kontakti
  7. (19) Gumb za predogled globinske ostrine na navpičnem držalu
  8. (20) Večfunkcijski gumb 2 na navpičnem držalu (M-Fn 2)
  9. (21) Vtičnica za stativ
  10. (22) Serijska številka (številka fotoaparata)
  11. (23) Luknja za pritrditev pribora
  12. (24) Uho za zapestni trak
  13. (25) Pokrov fotoaparata
  1. (1) Očesna školjka
  2. (2) Večfunkcijski kontakt
  3. (3) Sinhronizacijski kontakti za bliskavico
  4. (4) Oznaka goriščne ravnine
  5. (5) Gumb Način zajemanja/Izbira delovanja AF
  6. (6) Mikrofon
  7. (7) Kontrolna lučka
  8. (8) Gumb Popravek osvetlitve z bliskavico/Izbira načina osvetlitve
  9. (9) Uho za vrvico
  10. (10) Terminal IN za zunanji mikrofon
  11. (11) Digitalni priključek
  12. (12) Terminal HDMI OUT
  13. (13) Terminal za slušalke
  14. (14) Priključek Ethernet RJ-45
  15. (15) Sinhronizacijski terminal
  16. (16) Pokrov terminala
  17. (17) Zapah za sprostitev baterije
  18. (18) Baterija
  19. (19) Pokrov predala za baterijo
  1. (20) Plošča LCD
  2. (21) Izravnava beline Gumb za izbiro izravnave beline
  3. (22) Gumb za popravek osvetlitve/nastavitev vrednosti zaslonke/prikaz časa
  4. (23) Gumb za način
  5. (24) Gumb za izbiro točke AF
  6. (25) Gumb za zaklep samodejne osvetlitve (AE)
  7. (26) Hitri krmilni regulator 2
  8. (27) Gumb za začetek AF/Pametni krmilnik
  9. (28) Gumb Hitri krmilnik
  10. (29) Gumb Nastavitev
  11. (30) Vklopno stikalo/Večfunkcijsko zaporno stikalo
  12. (31) Gumb za začetek AF/Pametni krmilnik na navpičnem držalu
  13. (32) Zvočnik
  14. (33) Zaslon
  15. (34) Lučka za omrežje
  16. (35) Zaklep očesne školjke
  17. (36) Gumb Meni
  18. (37) / Večfunkcijski gumb 3/gumb za predvajanje zvočnega zaznamka (pritiskanje za snemanje)
  1. (1) Tipalo iskala
  2. (2) Okular iskala
  3. (3) Očesna kontrola fotoaparata
  4. (4) Večsmerni krmilnik (lahko ga pritisnete naravnost navznoter)
  5. (5) Gumb Informacije
  6. (6) Hitri krmilni regulator 1
  7. (7) Gumb Predvajanje
  8. (8) Gumb za povečavo/pomanjšavo
  9. (9) Gumb Brisanje
  10. (10) / Gumb za ocenjevanje/zvočni zaznamek
  11. (11) Gumb za informacije na navpičnem držalu
  12. (12) Regulator za nastavitev dioptrije
  13. (13) / Stikalo za zajemanje fotografij/snemanje filma
  14. (14) Gumb za snemanje filma
  1. (15) / Večfunkcijski gumb/Gumb za prenos slik na strežnik FTP
  2. (16) Glavni regulator
  3. (17) / Gumb za preklop podatkov na plošči LCD/osvetlitev/izrezovanje
  4. (18) Uho za vrvico za nošenje
  5. (19) Reža za kartico 1
  6. (20) Reža za kartico 2
  7. (21) Gumb za izmet kartice 1
  8. (22) Gumb za izmet kartice 2
  9. (23) Pokrov reže za kartico
  10. (24) Lučka dostopa
  11. (25) Večsmerni krmilnik na navpičnem držalu (lahko ga pritisnete naravnost navznoter)
  12. (26) Gumb za zaklep AE na navpičnem držalu
  13. (27) Hitri krmilni regulator 2 na navpičnem držalu
  14. (28) Gumb za izbiro točke AF na navpičnem držalu

Prikaz podatkov na plošči LCD

Prikaz podatkov se spreminja glede na stanje fotoaparata. Podrobnosti glede ikon poiščite v Prikaz podatkov.

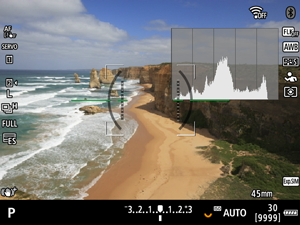

Prikaz podatkov v iskalu

Prikaz podatkov se spreminja glede na stanje fotoaparata.

Baterija LP-E19

  1. (1) Zaklep baterije
  2. (2) Kontakti
  1. (3) Zaščitni pokrov
  2. (4) Zapah za sprostitev baterije

Baterijski polnilnik LC-E19

Polnilnik za baterijo LP-E19 ().

  1. (1) Kontakti
  2. (2) Reža za baterijo
  3. (3) Vtičnica za električni kabel
  4. (4) Gumb za preverjanje učinkovitosti polnjenja/kalibracijo
  1. (5) Lučka Polnjenje/Lučka za preverjanje učinkovitosti polnjenja baterije/Lučka za čas izpraznitve
  2. (6) Lučka za kalibracijo (izpraznitev)
  3. (7) Zaščitni pokrov (priložena dva)
  4. (8) Električni kabel

Namestitev vrvice za nošenje

Povlecite konec vrvice s spodnje strani skozi uho, nato jo povlecite skozi sponko, kot kaže slika. Napnite vrvico, tako da ni ohlapna, in preverite, ali se ne izmakne iz zaponke.

Uporaba kabelskega ščitnika

Pri priključevanju kablov (vmesniški kabel ali kabel HDMI) uporabite priloženi ščitnik za kabel. Uporaba ščitnika za kabel prepreči naključni odklop in poškodbe terminala.

  • Pri povezovanju fotoaparata z računalnikom uporabite Canonov kabel (priložen ali v prodaji posebej).
  • Pri povezovanju fotoaparata s TV aparatom ali drugo napravo za prikazovanje uporabite kabel HDMI, ki je na voljo za nakup v trgovini.

Priprava

  1. Pripravite ščitnik za kabel.

    • Kabelski ščitnik sestoji iz ščitnika (1) in sponke (2).

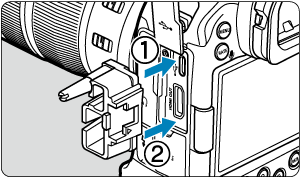

  2. Pritrdite ščitnik na fotoaparat.

Vstavljanje/priključitev kabla

Vstavite kable v sponko, pritrdite sponko na ščitnik, nato povežite kable s fotoaparatom.

S Canonovim vmesniškim kablom in s kablom HDMI

  1. Povlecite vsak kabel skozi sponko.

    • (3) Canonov vmesniški kabel
    • (4) Kabel HDMI

  2. Pritrdite sponko na ščitnik.

  3. Priključite kabel na fotoaparat.

S samo Canonovim vmesniškim kablom ali kablom HDMI

Povlecite kabel skozi sponko (2), kot kaže ilustracija, nato pritrdite sponko na ščitnik.

Opozorilo

  • Če uporabljate fotoaparat, ko je nanj priključen vmesniški kabel ali kabel HDMI, brez ščitnika za kabel, lahko to povzroči poškodbo priključka fotoaparata. Preverite, ali so vsi kabli trdno in varno priključeni na priključek fotoaparata.
