Uporaba ventilatorja za hlajenje

Ventilator za hlajenje CF-R20EP (v prodaji posebej) je naprava z ventilatorjem, ki hladi fotoaparat in terminal LAN za izboljšanje funkcionalnosti žičnega omrežja LAN.

  • (1) Odprtina za dovajanje zraka
  • (2) Vstopna odprtina

Pritrditev na fotoaparat

  1. Odstranite pokrova.

    • Odstranite pokrova kontaktov (1) in (2) na ventilatorju za hlajenje.

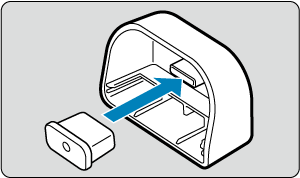

    • Pritrdite pokrov kontakta ventilatorja za hlajenje (1) na (2), da ga shranite.
    • Odstranite protiprašni pokrov (3) z odprtine za dovajanje zraka in ga shranite.

  2. Odstranite pokrov predela za baterijo.

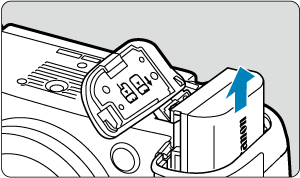

    • Izključite fotoaparat, preden odstranite baterijo.

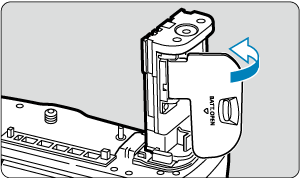

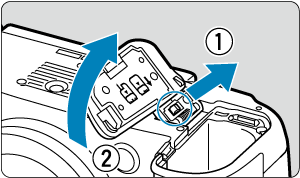

    • Odstranite pokrov predela za baterijo s fotoaparata.

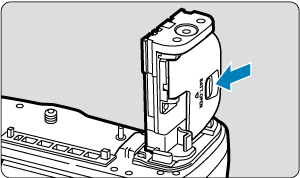

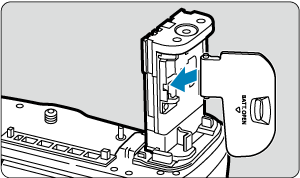

    • Pritrdite pokrov, ki ste ga odstranili, na ventilator za hlajenje.
    • Za odstranitev pokrova potisnite zapah, da ga sprostite, nato upoštevajte postopek za pritrditev v obratnem zaporedju.

  3. Pritrdite ventilator za hlajenje.

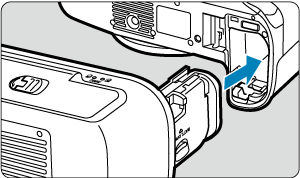

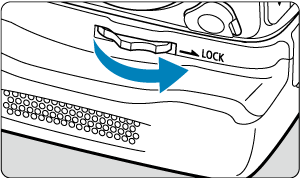

    • Vstavite kontakte v fotoaparat in zavrtite obroček za sprostitev, da ga zaklenete na mestu.

Opozorilo

  • Ne dotikajte se fotoaparata ali kontaktov ventilatorja za hlajenje.
  • Ko ponovno nameščate pokrov predela za baterije na fotoaparat, ga pritrdite, tako da bo odprt na najmanj 90°.

Vlaganje baterij

Vložite eno ali dve bateriji LP-E6P.

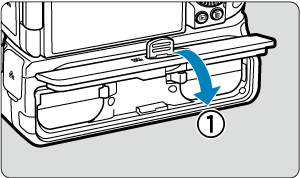

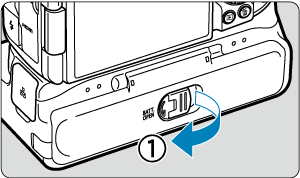

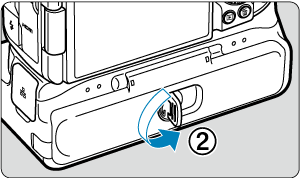

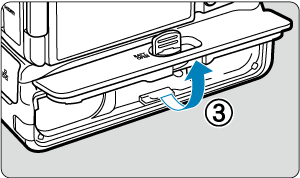

  1. Odprite pokrov predela za baterijo.

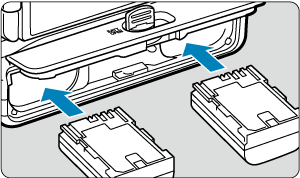

  2. Vložite bateriji.

    • Vstavite bateriji, kot kaže slika.
    • Potisnite navznoter, da bateriji klikneta v ležišče.
    • Če uporabljate samo eno baterijo, jo lahko namestite v kateri koli položaj.

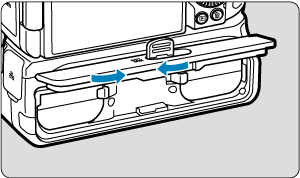

    • Bateriji odstranite tako, da pritisnete zapaha za sprostitev v smeri puščice.

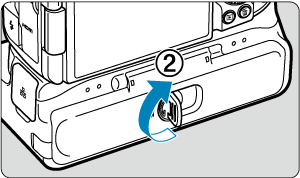

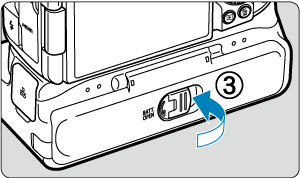

  3. Zaprite pokrov predela za baterijo.

Opozorilo

  • Ko vstavljate bateriji, preverite, ali so električni kontakti čisti. Obrišite morebitne nečistoče s kontaktov z mehko krpo.
  • Vstavite bateriji, potem ko pritrdite ventilator za hlajenje na fotoaparat. Če pritrdite ventilator za hlajenje na fotoaparat z že vstavljenima baterijama, lahko to prepreči pravilno prikazovanje rezultatov preverjanja baterije.
  • Preden odstranite ventilator za hlajenje, izključite fotoaparat in odstranite bateriji.
  • Ko odstranite ventilator za hlajenje, pritrdite pokrov kontaktov na kontakte ventilatorja za hlajenje ter protiprašni pokrov na odprtino za dovajanje zraka. Če ventilatorja za hlajenje nekaj časa ne boste uporabljali, odstranite bateriji.
  • Pazite, da se na ventilatorju za hlajenje ne naberejo umazanija, prah, voda ali sol.
  • Če se pri namestitvi ventilatorja za hlajenje prikaže sporočilo o napaki pri komunikaciji z baterijo, upoštevajte napotke v sporočilu. Če se napajanje fotoaparata prekine, ponovno vstavite baterije in vključite fotoaparat.

Uporaba omrežnega napajanja

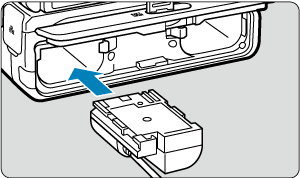

  1. Pritrdite spojnik za enosmerni tok (DC).

    • Namestite spojnik za enosmerni tok (DC) DR-E6P (v prodaji posebej) na isti način kot bateriji.
    • Namestite lahko samo en spojnik za enosmerni tok (DC), v prikazani položaj.

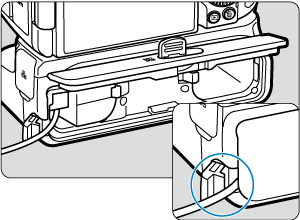

    • Izvlecite konec kabla spojnika za enosmerni tok (DC) ven iz odprtine za kabel.
    • Zaprite pokrov predela za baterijo.

  2. Priključite spojnik za enosmerni tok (DC) na napajalni adapter USB.

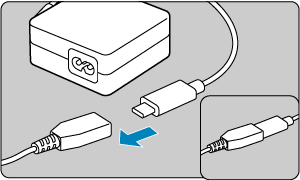

    • Varno priključite vtikač spojnika za enosmerni tok (DC) na vtikač napajalnega adapterja USB PD-E2 (v prodaji posebej).

    Opomba

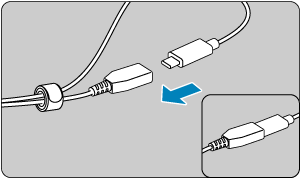

    • Da preprečite odklop, uporabite kabelsko sponko za pritrditev kablov spojnika DC in napajalnega adapterja USB, kot kaže slika.

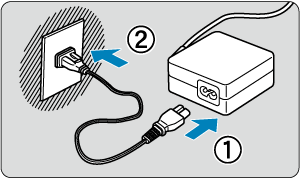

  3. Priključite električni kabel.

    • Priključite električni kabel na napajalni adapter USB, nato priključite drugi konec kabla na omrežno vtičnico.

Opozorilo

  • Medtem ko je vključeno napajanje fotoaparata, ne priključite ali izključite električnega kabla ali vtikača in ne odstranite baterij.

Nastavitev ventilatorja za hlajenje

Nastavitev ventilatorja za hlajenje

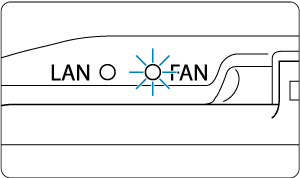

  • Ko je ventilator za hlajenje v uporabi, indikator FAN sveti.

Opozorilo

  • Priporočamo, da naredite poskusne posnetke.
  • Ko je ventilator za hlajenje vključen, iz izpušne odprtine na fotoaparatu izhaja topel zrak.
  • Ne zaprite vstopne odprtine ventilatorja za hlajenje ali izpušne odprtine na fotoaparatu z roko ali drugimi predmeti, medtem ko ventilator za hlajenje deluje.
  • Pri nekaterih pogojih snemanja je lahko zvok delovanja ventilatorja posnet s filmi, ki jih snemate. V takem primeru lahko pri odpravljanju teh zvokov pomaga, če uporabljate zunanji mikrofon in ga postavite stran od ventilatorja za hlajenje.
  • Glede na nastavitve ventilatorja za hlajenje je lahko zvok delujočega ventilatorja za hlajenje pri različnih hitrostih posnet, ko začnete snemati po stanju pripravljenosti.
  • Ventilator za hlajenje morda ne bo deloval v hladnem vremenu.
  • Pred začetkom snemanja vedno preverite, ali indikator FAN sveti.

Vzpostavitev omrežne povezave

Uporaba napajalnega adapterja USB za polnjenje/napajanje

Z uporabo napajalnega adapterja USB PD-E2 (v prodaji posebej) lahko polnite baterijo LP-E6P, ne da bi jo medtem morali odstraniti iz ventilatorja za hlajenje. Napajate lahko tudi fotoaparat.

Polnjenje

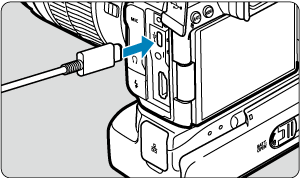

  1. Priključite napajalni adapter USB.

    • Z vklopnim stikalom fotoaparata na položaju Izklop napajanja vstavite vtič napajalnega adapterja USB do konca v priključek Digitalni.

  2. Napolnite baterijo.

    • Priključite električni kabel na napajalni adapter USB, nato priključite drugi konec kabla na omrežno vtičnico.

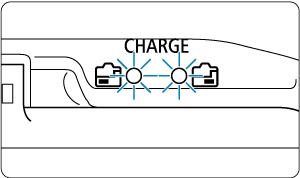

    • Polnjenje se začne in prižge se indikator za polnjenje na ventilatorju za hlajenje.
    • Na plošči LCD fotoaparata je prikazano [Polnjenje v teku].
    • Po končanem polnjenju indikator polnjenja ugasne.

Napajanje

Za napajanje fotoaparata brez polnjenja baterije nastavite vklopno stikalo fotoaparata na Vključeno napajanje. Baterije se sicer polnijo tudi med samodejnim izklopom napajanja.

Med potekom napajanja je indikator napolnjenosti baterije sive barve.

Za preklop iz napajanja fotoaparata v polnjenje nastavite stikalo za vklop/izklop fotoaparata na Izklop napajanja.

Opozorilo

  • Napajanje fotoaparata ni mogoče, če v ventilatorju za hlajenje ni baterije.
  • Polnjenje ni mogoče z vloženo LP-E6P in priključenim spojnikom za enosmerni tok (DC) DR-E6P.
  • Ko se baterije izpraznijo, jih začne polniti napajalni adapter. V tem primeru ni napajanja fotoaparata.
  • Za zaščito baterije in zagotovitev njenega brezhibnega delovanja je ne polnite dalj kot 24 ur neprekinjeno.
  • Napolnjene baterije sčasoma izgubljajo svojo napolnjenost, celo če jih ne uporabljate.
  • Če se lučka polnjenja ne prižge ali če se pojavi težava med polnjenjem (prikazano z lučko polnjenja, ki utripa), izključite električni kabel, ponovno vstavite baterijo in počakajte nekaj minut, preden kabel ponovno priključite. Če težava vztraja, odnesite fotoaparat v najbližji Canonov pooblaščeni servis.
  • Zahtevani čas polnjenja in raven napolnjenosti sta odvisna od temperature v okolici in od preostale zmogljivosti baterije.
  • Iz varnostnih razlogov traja polnjenje pri nizkih temperaturah dlje časa.
  • Preostala raven napolnjenosti baterije se lahko zniža med napajanjem fotoaparata. Da preprečite popolno izpraznitev baterije, uporabite popolnoma napolnjeno baterijo, če fotografirate v rednih časovnih presledkih.
  • Pred odklopom napajalnega adapterja USB nastavite stikalo za vklop/izklop fotoaparata na Izklop napajanja.
  • Nekateri napajalni adapterji, ki so v prodaji v trgovinah, lahko polnijo in napajajo ta fotoaparat. Podrobnosti preverite na Canonovi spletni strani ().
  • Polnite lahko tudi baterijo LP-E6NH/LP-E6N ().

Opomba

  • Naenkrat lahko polnite tudi samo eno baterijo LP-E6P.
