Imena sestavnih delov

  1. (1) NAČIN Gumb za način
  2. (2) Gumb za snemanje filma
  3. (3) Uho za vrvico za nošenje
  4. (4) Glavni regulator
  5. (5) Gumb zaklopa
  6. (6) / Večfunkcijski gumb/Gumb za prenos slik na strežnik FTP
  7. (7) Lučka samosprožilca/Žarek za pomoč pri AF
  8. (8) Držalo (predal za baterijo)
  9. (9) Odprtina za kabel spojnika DC
  10. (10) Gumb za predogled globinske ostrine
  11. (11) Kontakti
  12. (12) Navoj za objektiv
  1. (13) Pokrov kontakta
  2. (14) Sinhronizacijski kontakti za bliskavico
  3. (15) Večfunkcijski kontakt
  4. (16) Montažni indeks za objektiv RF
  5. (17) Oznaka goriščne ravnine
  6. (18) Uho za vrvico za nošenje
  7. (19) Kontrolna lučka
  8. (20) Zavesica zaklopa/Slikovno tipalo
  9. (21) Gumb za sprostitev objektiva
  10. (22) Zaporni zatič objektiva
  11. (23) Terminal za daljinsko upravljanje
  12. (24) Pokrov fotoaparata
  1. (1) Plošča LCD
  2. (2) Očesna školjka
  3. (3) Zvočnik
  4. (4) Mikrofon
  5. (5) / Stikalo za zajemanje fotografij/snemanje filma
  6. (6) Pokrov terminala
  7. (7) Terminal IN za zunanji mikrofon
  8. (8) Digitalni priključek
  9. (9) Izpušna odprtina
  10. (10) Terminal za slušalke
  11. (11) Terminal HDMI OUT
  12. (12) Sinhronizacijski terminal
  13. (13) / Gumb za preklop podatkov na plošči LCD/osvetlitev/izrezovanje
  1. (14) Vklopno stikalo/Večfunkcijsko zaporno stikalo
  2. (15) Hitri krmilni regulator 2
  3. (16) Gumb za zaklep samodejne osvetlitve (AE)
  4. (17) Gumb za izbiro točke AF
  5. (18) Gumb za začetek samodejnega ostrenja (AF)
  6. (19) Večsmerni krmilnik (lahko ga pritisnete naravnost navznoter)
  7. (20) Hitri krmilni regulator 1
  8. (21) Gumb Nastavitev
  9. (22) Gumb Brisanje
  10. (23) Gumb Predvajanje
  11. (24) Gumb Meni
  12. (25) / Gumb za ocenjevanje/zvočni zaznamek
  1. (1) Okular iskala
  2. (2) Zaslon
  3. (3) Luknja za pritrditev pribora
  4. (4) Vstopna odprtina
  5. (5) Vtičnica za stativ
  6. (6) Serijska številka (številka fotoaparata)
  7. (7) Luknja za pritrditev pribora
  8. (8) Lučka dostopa
  9. (9) Gumb za nastavitev dioptrije
  1. (10) Gumb za povečavo/pomanjšavo
  2. (11) Gumb Informacije
  3. (12) Gumb Hitri krmilnik
  4. (13) Pokrov reže za kartico
  5. (14) Zaklep pokrova predala za baterijo
  6. (15) Pokrov predala za baterijo
  7. (16) Reža za kartico 1
  8. (17) Reža za kartico 2
  9. (18) Gumb za izmet kartice

Prikaz podatkov na plošči LCD

Prikaz podatkov se spreminja glede na stanje fotoaparata. Podrobnosti glede ikon poiščite v Prikaz podatkov.

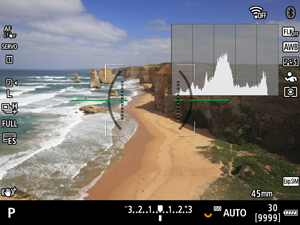

Prikaz podatkov v iskalu

Prikaz podatkov se spreminja glede na stanje fotoaparata.

Baterijski polnilnik LC-E6

Baterijski polnilnik za baterije LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

  1. (1) Reža za baterijo
  2. (2) Lučka za označitev polnjenja
  1. (3) Električni vtikač

Baterijski polnilnik LC-E6E

Baterijski polnilnik za baterije LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

  1. (1) Lučka za označitev polnjenja
  2. (2) Reža za baterijo
  1. (3) Električni kabel
  2. (4) Vtičnica za električni kabel

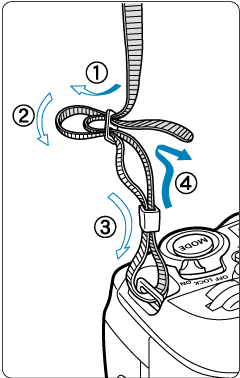

Namestitev vrvice za nošenje

Povlecite konec vrvice s spodnje strani skozi uho, nato jo povlecite skozi sponko, kot kaže slika. Napnite vrvico, tako da ni ohlapna, in preverite, ali se ne izmakne iz zaponke.

Uporaba kabelskega ščitnika

Pri priključevanju kablov (vmesniški kabel ali kabel HDMI) uporabite priloženi ščitnik za kabel. Uporaba ščitnika za kabel prepreči naključni odklop in poškodbe terminala.

  • Pri povezovanju fotoaparata z računalnikom uporabite Canonov kabel (priložen ali v prodaji posebej).
  • Pri povezovanju fotoaparata s TV aparatom ali drugo napravo za prikazovanje uporabite kabel HDMI, ki je na voljo za nakup v trgovini.

Priprava

  1. Pripravite ščitnik za kabel.

    • Kabelski ščitnik sestoji iz ščitnika (1) in sponke (2).

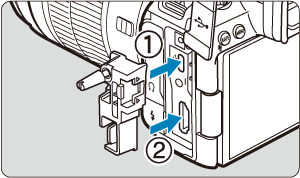

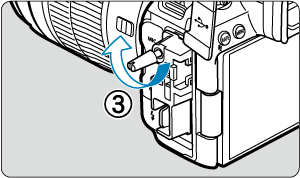

  2. Pritrdite ščitnik na fotoaparat.

Vstavljanje/priključitev kabla

Vstavite kable v sponko, pritrdite sponko na ščitnik, nato povežite kable s fotoaparatom.

S Canonovim vmesniškim kablom in s kablom HDMI

  1. Povlecite vsak kabel skozi sponko.

    • (3) Canonov vmesniški kabel
    • (4) Kabel HDMI

  2. Pritrdite sponko na ščitnik.

  3. Priključite kabel na fotoaparat.

S samo Canonovim vmesniškim kablom ali kablom HDMI

Povlecite kabel skozi sponko (2), kot kaže ilustracija, nato pritrdite sponko na ščitnik.

Opozorilo

  • Če uporabljate fotoaparat, ko je nanj priključen vmesniški kabel ali kabel HDMI, brez ščitnika za kabel, lahko to povzroči poškodbo priključka fotoaparata. Preverite, ali so vsi kabli trdno in varno priključeni na priključek fotoaparata.
