Imena sestavnih delov

  1. (1)Lučka samosprožilca/Žarek za pomoč pri AF
  2. (2)Gumb zaklopa
  3. (3)Večfunkcijski gumb 2 (M-Fn 2)
  4. (4)Gumb za predogled globinske ostrine
  5. (5)Držalo
  6. (6) Večfunkcijski gumb 2 na navpičnem držalu
  7. (7) Glavni regulator na navpičnem držalu
  8. (8)Gumb zaklopa na navpičnem držalu
  9. (9)Montažni indeks za objektiv RF
  10. (10)Navoj za objektiv
  11. (11)Zaporni zatič objektiva
  1. (12)Gumb za sprostitev objektiva
  2. (13)Zavesica zaklopa/Slikovno tipalo
  3. (14)Terminal za daljinsko upravljanje
  4. (15)Kontakti
  5. (16)Gumb za predogled globinske ostrine na navpičnem držalu
  6. (17)Večfunkcijski gumb 2 na navpičnem držalu (M-Fn 2)
  7. (18)Vtičnica za stativ
  8. (19)Serijska številka (številka fotoaparata)
  9. (20)Luknja za pritrditev pribora
  10. (21)Pokrov fotoaparata
  1. (1)Očesna školjka
  2. (2)Večfunkcijski kontakt
  3. (3)Sinhronizacijski kontakti za bliskavico
  4. (4) Oznaka goriščne ravnine
  5. (5) Gumb za Način zajemanja/Izbira delovanja AF
  6. (6)Mikrofon
  7. (7) Gumb Popravek osvetlitve z bliskavico/Izbira načina osvetlitve
  8. (8)Uho za jermen
  9. (9) Terminal IN za zunanji mikrofon
  10. (10) Digitalni priključek
  11. (11) Terminal HDMI mikro OUT
  12. (12) Terminal za slušalke
  13. (13) Priključek Ethernet RJ-45
  14. (14) Terminal za računalnik (PC)
  15. (15)Pokrov terminala
  16. (16)Zapah za sprostitev baterije
  1. (17)Baterija
  2. (18)Pokrov predala za baterijo
  3. (19)Plošča LCD
  4. (20) Gumb za vklop/osvetlitev plošče LCD
  5. (21) Gumb za Popravek osvetlitve/nastavitev vrednosti zaslonke
  6. (22) Gumb za način
  7. (23) Gumb za izbiro točke AF
  8. (24) Gumb za zaklep samodejne osvetlitve (AE)
  9. (25) Hitri krmilni regulator 2
  10. (26) Gumb za začetek AF/Pametni krmilnik
  11. (27) Gumb Hitri krmilnik
  12. (28)Lučka dostopa
  13. (29)Vklopno stikalo/Večfunkcijsko zaporno stikalo
  14. (30)Zvočnik
  15. (31)Zaslon
  16. (32) Gumb Meni
  17. (33)/ Gumb za ocenjevanje/zvočni zaznamek
  1. (1)Okular iskala
  2. (2) Večsmerni krmilnik (lahko ga pritisnete naravnost navznoter)
  3. (3) Gumb Informacije
  4. (4) Gumb Nastavitev
  5. (5) Hitri krmilni regulator 1
  6. (6) Gumb Predvajanje
  7. (7) Lučka za omrežje
  8. (8) Gumb za povečavo/pomanjšavo
  9. (9) Gumb Brisanje
  10. (10)Gumb za nastavitev dioptrije
  11. (11) Stikalo za zajemanje fotografij/ snemanje filma
  1. (12) Večfunkcijski gumb
  2. (13) Glavni regulator
  3. (14)Uho za jermen
  4. (15)Gumb za snemanje filma
  5. (16)Reža za kartico 1
  6. (17)Reža za kartico 2
  7. (18)Pokrov reže za kartico
  8. (19)Gumb za izmet kartice 1
  9. (20) Večsmerni krmilnik na navpičnem držalu (lahko ga pritisnete naravnost navznoter)
  10. (21) Gumb za začetek AF/pametni krmilnik na navpičnem držalu
  11. (22) Hitri krmilni regulator 2 na navpičnem držalu
  12. (23) Gumb za zaklep AE na navpičnem držalu
  13. (24) Gumb za izbiro točke AF na navpičnem držalu

Prikaz podatkov na plošči LCD

Prikaz podatkov se spreminja glede na stanje fotoaparata. Podrobnosti glede ikon poiščite v Prikaz podatkov.

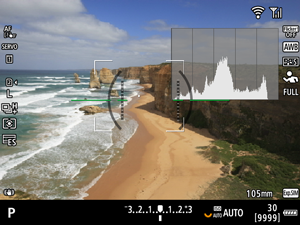

Prikaz podatkov v iskalu

Prikaz podatkov se spreminja glede na stanje fotoaparata.

Baterija LP-E19

  1. (1)Zaklep baterije
  2. (2)Kontakti
  1. (3)Zaščitni pokrov
  2. (4)Zapah za sprostitev baterije

Baterijski polnilnik LC-E19

Polnilnik za baterijo LP-E19 ().

  1. (1)Kontakti
  2. (2)Reže za baterijo
  3. (3)Vtičnica za električni kabel
  4. (4)Gumb za preverjanje učinkovitosti polnjenja/kalibracijo
  1. (5)Lučka Polnjenje/Lučka za preverjanje učinkovitosti polnjenja baterije/lučka za čas izpraznitve
  2. (6)Lučka za kalibracijo (izpraznitev)
  3. (7)Zaščitni pokrov (priložena dva)
  4. (8)Električni kabel

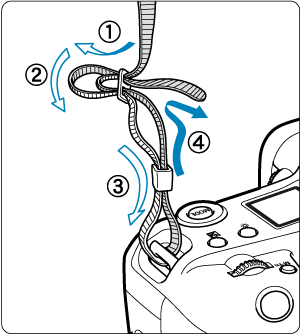

Namestitev jermena

Povlecite konec jermena s spodnje strani skozi uho, nato ga povlecite skozi sponko, kot kaže slika. Napnite jermen, tako da ni ohlapen, in preverite, ali se ne izmakne iz zaponke.

Uporaba kabelskega ščitnika

  • Pri priključitvi fotoaparata na računalnik uporabite priloženi vmesniški kabel ali Canonov kabel.
  • Ko priključujete fotoaparat na monitor ali drugo prikazovalno napravo, uporabite HDMI kabel, na voljo za nakup v trgovini.
  • Če priključujete vmesniški kabel, uporabite tudi priloženi ščitnik za kabel. Uporaba ščitnika za kabel prepreči naključni odklop in poškodbe terminala.

Priprava

Kabelski ščitnik sestoji iz ščitnika (1) in sponke (2).

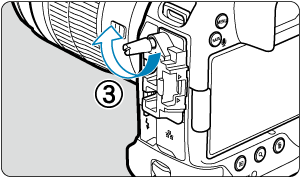

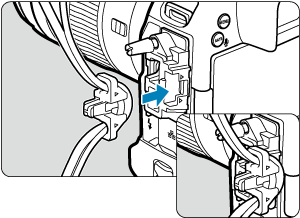

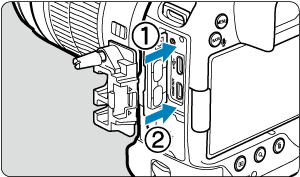

Pritrdite ščitnik na fotoaparat.

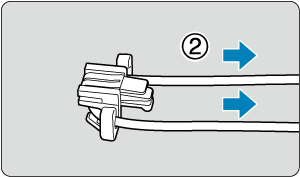

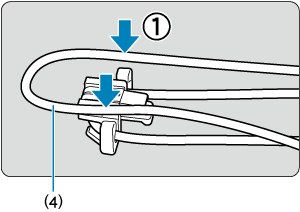

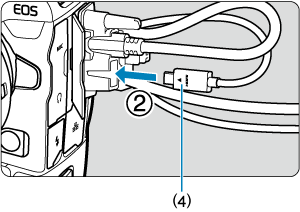

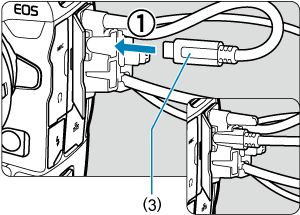

S priloženim vmesniškim kablom in tankim kablom HDMI, ki je na voljo v prosti prodaji

    • (3) Priloženi vmesniški kabel
    • (4) Tanek kabel HDMI, ki je na voljo v prosti prodaji

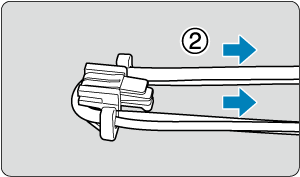

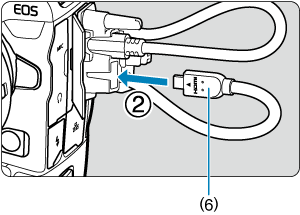

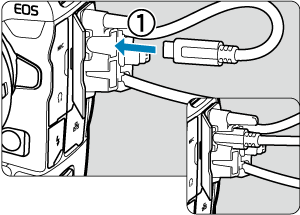

S priloženim ali izbirnim Canonovim vmesniškim kablom in debelim kablom HDMI, ki je na voljo v prosti prodaji

    • (5) Priloženi ali izbirni Canonov vmesniški kabel
    • (6) Debel kabel HDMI, ki je na voljo v prosti prodaji

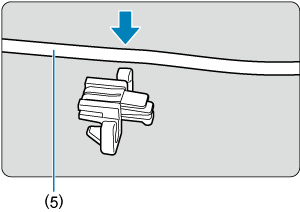

Samo z izbirnim Canonovim vmesniškim kablom ali s kablom HDMI, ki je na voljo v prosti prodaji

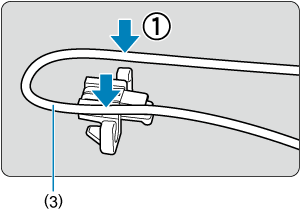

Če uporabljate samo izbirni Canonov vmesniški kabel ali debel/tanek kabel HDMI, ki je na voljo v prosti prodaji, povlecite kabel skozi sponko (2), kot kaže slika, preden pritrdite sponko na ščitnik za kabel.

Opozorilo

  • Če uporabljate fotoaparat, ko je nanj priključen vmesniški kabel ali kabel HDMI brez ščitnika za kabel, lahko to povzroči poškodbo priključka fotoaparata. Preverite, ali so vsi kabli trdno in varno priključeni na priključek fotoaparata.
