Imena sestavnih delov

  1. (1)Gumb MODE
  2. (2)Gumb za snemanje filma
  3. (3)Glavni regulator Glavni regulator
  4. (4)Večfunkcijski gumb Večfunkcijski gumb
  5. (5)Gumb zaklopa
  6. (6)Osvetlitev LCD plošče Gumb za vklop/osvetlitev LCD plošče
  7. (7)Lučka samosprožilca/Žarek za pomoč pri AF
  8. (8)Tipalo daljinskega upravljalnika
  9. (9)Držalo (predal za baterijo)
  10. (10)Odprtina za kabel DC spojnika
  11. (11)Gumb za predogled globinske ostrine
  12. (12)Kontakti
  1. (13)Navoj za objektiv
  2. (14)Sinhronizacijski kontakti za bliskavico
  3. (15)Bliskovni kontakt
  4. (16)Montažni indeks za RF objektiv
  5. (17)Stikalo za vklop/izklop
  6. (18)Uho za vrvico
  7. (19)Oznaka goriščne ravnine Oznaka goriščne ravnine
  8. (20)Mikrofon
  9. (21)Zavesica zaklopa/Slikovno tipalo
  10. (22)Gumb za sprostitev objektiva
  11. (23)Zaporni zatič objektiva
  12. (24)Terminal za daljinsko upravljanje
  13. (25)Pokrov fotoaparata
  1. (1)Očesna školjka
  2. (2)Okular iskala
  3. (3)MENI Gumb Meni
  4. (4)Zvočnik
  5. (5)Pokrov terminala
  6. (6)LCD plošča
  7. (7)Zaklep več funkcij Večfunkcijski zaklep
  8. (8)Hitri krmilni regulator 2 Hitri krmilni regulator 2
  9. (9)Začetek AF Gumb za začetek AF
  10. (10)Večsmerni krmilnik Večsmerni krmilnik (lahko ga pritisnete naravnost navznoter)
  11. (11)Povečanje ali pomanjšanje Gumb Povečava/Pomanjšava
  12. (12)Q (Hitri krmilnik) Gumb Hitri krmilnik
  1. (13)INFO Gumb Informacije
  2. (14)SET Gumb Nastavitev
  3. (15)Lučka dostopa
  4. (16)Brisanje Gumb Brisanje
  5. (17)Predvajanje Gumb Predvajanje
  6. (18)Mikrofon za zvočne zaznamke
  7. (19)Tipalo iskala
  8. (20)OCENA Gumb za ocenjevanje/zvočni zaznamek
  9. (21)IN terminal za zunanji mikrofon IN terminal za zunanji mikrofon
  10. (22)Digitalni priključek Digitalni priključek
  11. (23)Terminal HDMI mikro OUT Terminal HDMI mikro OUT
  12. (24)Terminal za slušalke Terminal za slušalke
  13. (25)Sproženje bliskavice Terminal za računalnik (PC)
  1. (1)Gumb za nastavitev dioptrije
  2. (2)Luknja za pritrditev pribora
  3. (3)Zaslon
  4. (4)Vtičnica za stativ
  5. (5)Serijska številka (številka ohišja)
  6. (6)Zaklep AE Gumb za zaklep AE
  7. (7)Izbira točke AF Gumb za izbiro AF točke
  8. (8)Uho za vrvico
  1. (9)Pokrov reže za kartico
  2. (10)Gumb za izmet kartice
  3. (11)Reža za kartico 2
  4. (12)Reža za kartico 1
  5. (13)Zaklep pokrova predala za baterijo
  6. (14)Pokrov predala za baterijo
  7. (15)Hitri krmilni regulator 1 Hitri krmilni regulator 1

Prikaz podatkov na LCD plošči

Prikaz podatkov se spreminja glede na stanje fotoaparata. Podrobnosti glede ikon poiščite v Prikaz podatkov.

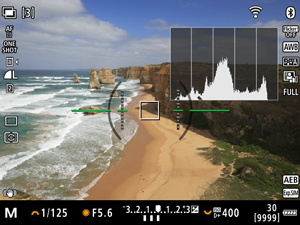

Prikaz podatkov v iskalu

Prikaz podatkov se spreminja glede na stanje fotoaparata.

Baterijski polnilnik LC-E6

Polnilnik za baterijo LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

  1. (1)Reža za baterijo
  2. (2)Lučka Polnjenje
  3. (3)Električni vtikač

Baterijski polnilnik LC-E6E

Polnilnik za baterijo LP-E6NH/LP-E6N/LP-E6 ().

  1. (1)Lučka Polnjenje
  2. (2)Predal za baterijo
  3. (3)Električni kabel
  4. (4)Vtičnica za električni kabel

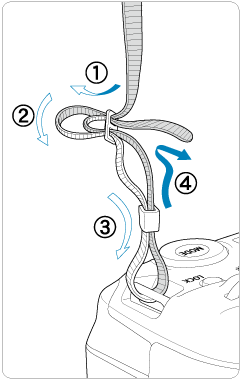

Pritrditev vrvice

Povlecite konec vrvice s spodnje strani skozi uho, nato jo povlecite skozi sponko, kot kaže slika. Napnite vrvico, tako da ni ohlapna, in preverite, ali se ne izmakne iz zaponke.

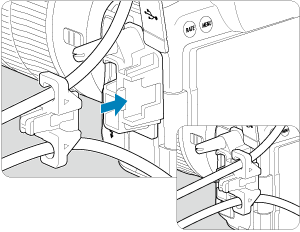

Uporaba ščitnika za kabel

Pri priključitvi fotoaparata na računalnik uporabite priloženi vmesniški kabel ali Canonov kabel.

Če uporabite vmesniški kabel, uporabite tudi priloženi ščitnik za kabel. Uporaba ščitnika za kabel prepreči naključni odklop in poškodbe terminala.

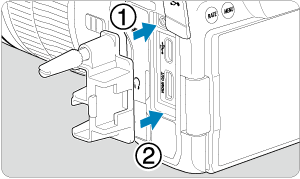

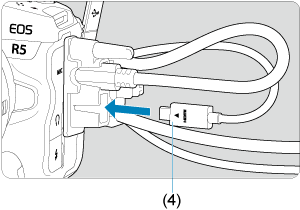

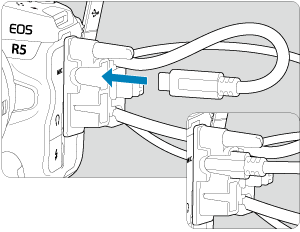

Uporaba priloženega vmesniškega kabla in HDMI kabla, ki ga kupite v trgovini

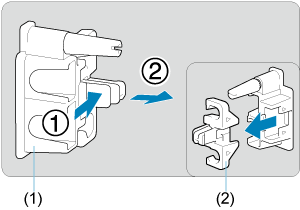

    • (1) Ščitnik za kabel
    • (2) Sponka

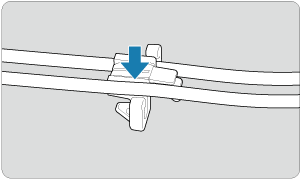

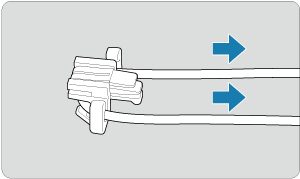

  3. Uporaba tankega kabla

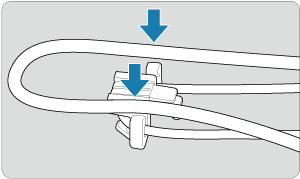

    Uporaba debelega kabla

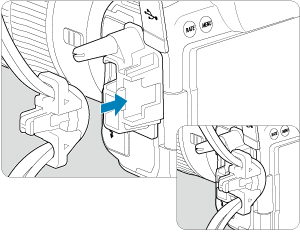

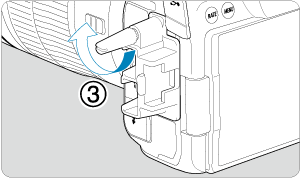

    • (3) Priloženi vmesniški kabel

  4. Uporaba tankega kabla

    Uporaba debelega kabla

  5. Uporaba tankega kabla

    Uporaba debelega kabla

  6. Uporaba tankega kabla

    Uporaba debelega kabla

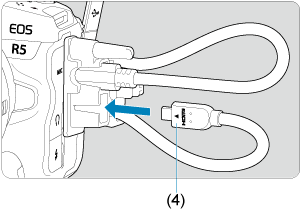

    • (4) HDMI kabel (v prodaji posebej)

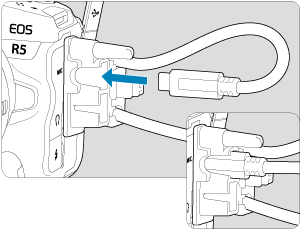

Uporaba izbirnega Canonovega vmesniškega kabla

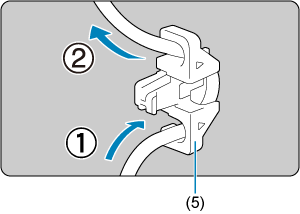

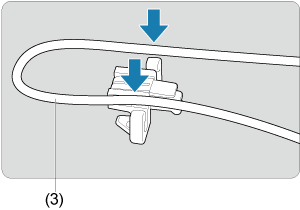

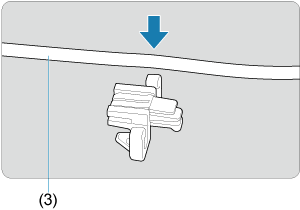

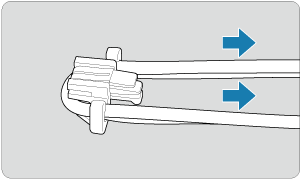

Če uporabljate izbirni Canonov vmesniški kabel, povlecite kabel skozi sponko (5), kot kaže slika, preden pritrdite sponko na ščitnik za kabel.

Opozorilo

  • Če uporabljate fotoaparat, ko je nanj priključen kabel vmesnika brez ščitnika za kabel, lahko povzročite poškodbo digitalnega terminala.
  • Preverite, ali je vmesniški kabel trdno in varno priključen na digitalni terminal.

Opomba

  • Ko priključujete fotoaparat na TV aparat, uporabite HDMI kabel, na voljo za nakup v trgovini. Pri uporabi HDMI kabla prav tako priporočamo uporabo ščitnika za kabel.
