Imena sestavnih delov

  1. (1)Montažni indeks za objektiv
  2. (2)Gumb za predogled globinske ostrine
  3. (3)Večfunkcijski gumb 2
  4. (4)Lučka samosprožilca
  5. (5)Gumb zaklop
  6. (6)Držalo
  7. (7)Stikalo za vklop/izklop navpičnega držala
  8. (8)Navpično držalo Večfunkcijski gumb

    Izbira območja AF/
    Izbira metode za AF za navpično držalo/
    Večfunkcijski gumb za navpično držalo/
    Zaklep FE za navpično držalo/
    Gumb za večtočkovno osvetlitev za navpično držalo

  9. (9)Glavni regulator na navpičnem držalu
  10. (10)Gumb zaklopa na navpičnem držalu
  11. (11)Uho za zapestni trak
  1. (12)Zrcalo
  2. (13)Mikrofon za snemanje filma
  3. (14)Zaporni zatič objektiva
  4. (15)Gumb za sprostitev objektiva
  5. (16)Navoj za objektiv
  6. (17)Kontakti
  7. (18)Gumb za predogled globinske ostrine na navpičnem držalu
  8. (19)Večfunkcijski gumb 2 na navpičnem držalu
  9. (20)Vtičnica za stativ
  10. (21)Serijska številka
  11. (22)Luknja za pritrditev pribora
  12. (23)Pokrov fotoaparata
  1. (1)Izbira izravnave beline Gumb za izbiro izravnave beline
  2. (2)Osvetlitev LCD plošče Gumb za osvetlitev LCD plošče
  3. (3)Antena GPS
  4. (4)Kontakt
  5. (5)Sinhronizacijski kontakti za bliskavico
  6. (6)Očesna školjka
  7. (7)Zaslon
  8. (8)Q (Hitri krmilnik) Gumb za Hitri krmilnik
  9. (9)Navpično držalo Začetek AF

    Gumb za začetek AF/
    Pametni krmilnik za navpično držalo

  10. (10)Zvočnik
  1. (11)Popravek osvetlitve Popravek osvetlitve/
    Gumb za nastavitev vrednosti zaslonke
  2. (12)Večfunkcijski gumb Izbira območja AF/
    Metoda izbire AF/
    Večfunkcijski gumb/
    Zaklep FE/
    Gumb za večtočkovno osvetlitev
  3. (13)ISO Gumb za nastavitev ISO občutljivosti/Prikaz čas
  4. (14)Glavni regulator Glavni regulator
  5. (15)Uho za vrvico
  6. (16)Večsmerni krmilnik Večsmerni krmilnik
  7. (17)SET Gumb Nastavitev
  8. (18)Hitri krmilni obroček Hitri krmilni obroček
  9. (19)Večsmerni krmilnik Večsmerni krmilnik na navpičnem držalu
  10. (20)Zaklep AE Gumb za zaklep AE na navpičnem držalu
  11. (21)Izbira točke AF Gumb za izbiro AF točke na navpičnem držalu
  1. (1)Popr. osvetlitve z bliskavico/način osvetlitve Gumb Popravek osvetlitve z bliskavico/
    Izbira načina osvetlitve
  2. (2)MODE Gumb za izbiro načina fotografiranja
  3. (3)Način zajemanja/Delovanje AF Gumb za Način zajemanja/
    Izbira delovanja AF
  4. (4)Nastavitev AEB Gumb za nastavitev AEB
  5. (5)Luknja za namestitev razširitve sistema
  6. (6)Pokrov terminala
  7. (7)Terminal za razširitev sistema
  8. (8)IN terminal za zunanji mikrofon Terminal IN za zunanji mikrofon/
    Linijski vhod
  9. (9)Terminal za slušalke Terminal za slušalke
  10. (10)Terminal za daljinsko upravljanje Terminal za daljinski krmilnik (tip N3)
  11. (11)Zgornja LCD plošča
  1. (12)Live View fotografiranje Stikalo Live View fotografiranje/
    Film Snemanje filma

    Start/Stop Gumb Start/Stop

  2. (13)Začetek AF Gumb za začetek AF/
    Pametni krmilnik
  3. (14)Zaklep AE Gumb za zaklep AE
  4. (15)Izbira točke AF Gumb za izbiro AF točke
  5. (16)Stikalo za zaklop okularja
  6. (17)Okular iskala
  7. (18)Gumb za nastavitev dioptrije
  8. (19)Žična LAN povezava Priključek Ethernet RJ-45
  9. (20)Digitalni terminal Digitalni terminal
  10. (21)Terminal HDMI mini OUT Terminal HDMI mini OUT
  11. (22)Terminal PC Terminal PC
  1. (1)Oznaka goriščne ravnine Oznaka goriščne ravnine
  2. (2)INFO Gumb Info
  3. (3)MENU Gumb Meni
  4. (4)Uho za vrvico
  5. (5)Lučka za omrežje Lučka za omrežje
  6. (6)Zapah za sprostitev baterije
  7. (7)Baterija
  8. (8)Predvajanje Gumb Predvajanje
  9. (9)Izbira kartice/velikosti slike Gumb za izbiro kartice/velikosti slike
  10. (10)Indeks/Povečava/Pomanjšava Gumb Indeks/Povečava/Pomanjšava
  11. (11)Zadnja LCD plošča
  1. (12)Reža za kartico 1
  2. (13)Reža za kartico 2
  3. (14)Pokrov reže za kartico
  4. (15)Gumb za izmet kartice 1
  5. (16)Gumb za izmet kartice 2
  6. (17)Lučka dostopa
  7. (18)Zapah za sprostitev pokrova reže za kartico
  8. (19)Vklopno stikalo/Večfunkcijsko zaporno stikalo
  9. (20)Mikrofon za glasovne zaznamke
  10. (21)Zaščita/Glasovni zaznamek Gumb za zaščito/glasovni zaznamek
  11. (22)Brisanje Gumb Brisanje
  12. (23)Pokrov predala za baterijo

Prikaz podatkov v iskalu

  1. (1)Elektronska poravnava
  2. (2)Krožec točkovne osvetlitve
  3. (3)Medlica
  4. (4)Mreža
  5. (5)Način osvetlitve
  6. (6)Način fotografiranja
  7. (7)Izravnava beline
  8. (8)Način zajemanja
  9. (9)Vrsta slike
  10. (10)Delovanje AF
  11. (11)Okvir Large Zone AF
  12. (12)Okvir za Area AF
  13. (13)Točka AF (iskalo) Točka AF

    Spot AF (iskalo) Točka za Spot AF

  14. (14)Zaznavanje trepetanja
  1. (15)Indikator ravni osvetlitve
    (ravni osvetlitve/ravni osvetlitve z bliskavico)
  2. (16)Maks. enkratno število ekspozicij

    Število ostalih večkratnih ekspozicij

  3. (17)JPEG Ikona JPEG
  4. (18)RAW Ikona RAW
  5. (19)Raven napolnjenosti baterije 100-70 Raven napolnjenosti baterije
  6. (20)Indikator stanja AF Indikator stanja AF
  7. (21)Ikona za opozorilo Ikona za opozorilo
  8. (22)Lestvica korakov osvetlitve

    1 stopnja: 1-stopnja

    1/3 stopnje: 1/3-stopnje

  9. (23)Indeks standardne osvetlitve
  10. (24)Nadosvetlitev
  11. (25)Nadosvetlitev z bliskavico
  12. (26)Raven osvetlitve
  13. (27)Raven osvetlitve z bliskavico

    Korak popravka osvetlitve z bliskavico

    Korak večtočkovne osvetlitve

  14. (28)Podosvetlitev z bliskavico
  15. (29)Podosvetlitev
  • Zaslon prikazuje samo trenutno uporabljene nastavitve.
  • AF točke se prižgejo v rdeči barvi.
  1. (1)ISO ISO občutljivost
  2. (2)Ročna osvetlitev
  3. (3)Zaklep AE Zaklep AE

    AEB v teku

    Večtočkovna osvetlitev

  4. (4)Bliskavica Bliskavica pripravljena

    Opozorilo na zaklep FE zunaj razpona

  5. (5)Zaklep FE Zaklep FE

    FEB v teku

    Sinhronizacija z visoko hitrostjo Sinhronizacija z visoko hitrostjo

  6. (6)Izbira AF točke

    (Območje Samodejno ostrenje, SEL Center, SEL Samodejno ostrenje)

    Registracija AF točke

    (Območje HP, SEL Center, SEL HP)

    Trenutni čas

    Opozorilo za kartico (Kartica 1/2/1,2)

  7. (7)Hitrost zaklopa

    Dolga osvetlitev (buLb)

    Zaklep FE (Zaklep FE)

    Zasedeno (buSY)

    Opozorilo za zaklep več funkcij (L)

    Opozorilo Ni kartice (Kartica)

    Šifre napak (Err)

  1. (8)Indikator izostritve Indikator izostritve
  2. (9)Indikator stanja AF Indikator stanja AF
  3. (10)ISO občutljivost

    Pridobivanje podatkov o brisanju prahu

    (- - - - -)

  4. (11)Prioriteta presvetlega območja Prioriteta presvetlega območja
  5. (12)Število možnih posnetkov

    Opozorilo za polno kartico (Polna)

    Opozorilo za napako na kartici (Err)

    Številka napake

  6. (13)Indikator ravni osvetlitve (vrednost nastavitve)

    Korak popravka osvetlitve

    Razpon AEB

  7. (14)Vrednost zaslonke

    Vključen način odboja AI (AI_b)

    Korak AEB

    Pridobivanje podatkov o brisanju prahu (- -)

Zgornja LCD plošča

  1. (1)Hitrost zaklopa

    Dolga osvetlitev (buLb)

    Čas dolge osvetlitve (min.:sec.)

    Zaklep FE (Zaklep FE)

    Zasedeno (buSY)

    Opozorilo za zaklep več funkcij (L)

    Čiščenje slikovnega tipala (CLn)

    Vključen način odboja AI (AI_b)

    Opozorilo Ni kartice (Kartica)

    Šifre napak (Err)

  2. (2)Način fotografiranja

    Program AE Programirana samodejna osvetlitev (Program AE)

    Prioriteta zaslonke AE Prioriteta zaslonke AE

    Ročna osvetlitev Ročna osvetlitev

    Prioriteta zaklopa AE Prioriteta zaklopa AE

    Uporabniški način fotografiranja 1/Uporabniški način fotografiranja 2/Uporabniški način fotografiranja 3 Uporabniški način fotografiranja

  3. (3)Zaklep zrcala Zaklep zrcala
  4. (4)Popravek izravnave beline Popravek izravnave beline
  5. (5)Samodejna izboljšava svetlosti Samodejna izboljšava svetlosti
  1. (6)Vrednost zaslonke

    Korak AEB

    Pridobivanje podatkov o brisanju prahu (- -)

  2. (7)Izbira AF točke

    (Območje Samodejno ostrenje, SEL Center, SEL Samodejno ostrenje)

    Registracija AF točke

    (Območje HP, SEL Center, SEL HP)

    Opozorilo za kartico (Kartica 1/2/1,2)

  3. (8)Število možnih posnetkov

    Odštevanje samosprožilca

    Čas dolge osvetlitve (ure)

    Prikaz pridobljenih podatkov uporabniške izravnave beline ([ * ])

    Opozorilo za polno kartico (Polna)

    Opozorilo za napako na kartici (Err)

    Številka napake

    Preostalo število slik za zapis

  4. (9)Delovanje AF

    AF za en posnetek (One-Shot AF) One-Shot AF

    AI Servo AF AI Servo AF

  5. (10)Način osvetlitve

    Ocenjevalna osvetlitev Ocenjevalna osvetlitev

    Delna osvetlitev Delna osvetlitev

    Točkovna osvetlitev Točkovna osvetlitev

    Sredinsko povprečna osvetlitev Sredinsko povprečna osvetlitev

  • Zaslon prikazuje samo trenutno uporabljene nastavitve.
  1. (1)ISO ISO občutljivost
  2. (2)Prioriteta presvetlega območja Prioriteta presvetlega območja
  3. (3)Izravnava beline

    Samodejna izravnava beline Samodejno (prioriteta ambienta)

    Samodejna: Prioriteta beline Samodejno (prioriteta beline)

    Dnevna svetloba Dnevna svetloba

    Senca Senca

    Oblačno Oblačno

    Volframova žarnica Volframova žarnica

    Bela neonska luč Bela neonska luč

    Bliskavica Bliskavica

    Uporabniško Uporabniško

    Barvna temperatura Barvna temperatura/Osebna izravnava beline

  4. (4)Fotografiranje v načinu Monokrom Fotografiranje v načinu Monokrom
  5. (5)Popravek osvetlitve z bliskavico Popravek osvetlitve z bliskavico
  6. (6)Indikator ravni osvetlitve (vrednost nastavitve)

    Korak popravka osvetlitve

    Razpon AEB

    Korak popravka osvetlitve z bliskavico

  1. (7)ISO občutljivost

    Barvna temperatura

    Številka uporabniške izravnave beline

    Osebna izravnava beline (PC-*)

    Pridobivanje podatkov o brisanju prahu (- - - - -)

  2. (8)HDR PQ HDR PQ
  3. (9)Način zajemanja

    Zajem ene fotografije Zajem ene slike

    Neprekinjeno zajemanje z visoko hitrostjo Neprekinjeno zajemanje z visoko hitrostjo

    neprekinjeno fotografiranje Neprekinjeno zajemanje z nizko hitrostjo

    Neprekinjeno zajemanje z nizko hitrostjo Neprekinjeno zajemanje z nizko hitrostjo

    Tihi zajem enega posnetka Tihi zajem enega posnetka

    Tiho neprekinjeno zajemanje: Tiho neprekinjeno zajemanje

    Tiho neprekinjeno z nizko hitrostjo Tiho neprekinjeno zajemanje z nizko hitrostjo

    10-sekundni samosprožilec Samosprožilec: 10 sek.

    2-sekundni samosprožilec Samosprožilec: 2 sek.

  4. (10)fotografiranje z večkratno osvetlitvijo Fotografiranje z večkratno osvetlitvijo
  5. (11)Raven napolnjenosti baterije
  6. (12)Nastavitev AEB AEB

Zadnja LCD plošča

  1. (1)Stanje pridobivanja GPS signala Stanje pridobivanja GPS signala*1
  2. (2)Indikator kartice 2 Indikator kartice 2
  3. (3)Izbira kartice Ikona za izbiro kartice 2
  4. (4)Indikator kartice 1 Indikator kartice 1
  5. (5)Izbira kartice Ikona za izbiro kartice 1
  6. (6)Velikost slike

    Velika Velika

    Srednja 1 Srednja 1

    Srednja2 Srednja2

    Majhna Majhna

    HEIF HEIF

    RAW RAW

    Compact RAW Compact RAW

  1. (7)Funkcija dnevnika Funkcija dnevnika
  2. (8)Žična LAN povezava Žična LAN povezava*2
  3. (9)Bluetooth Povezano v par z Bluetoothom
  4. (10)Wi-Fi funkcija Wi-Fi funkcija
  5. (11)Brezžična LAN povezava Moč brezžičnega signala
  6. (12)Prenos podatkov Ikona za prenos podatkov*3
  7. (13)WFT Povezava z WFT
  8. (14)Številka datoteke
  9. (15)Številka mape
  • 1: Prikazano pri uporabi funkcij vgrajenega GPS.
  • 2: Prikazano pri povezavi fotoaparata z žičnim LAN omrežjem.
  • 3: Prikazano pri povezavi z računalnikom ali pametnim telefonom.
  • Zaslon prikazuje samo trenutno uporabljene nastavitve.

Baterija LP-E19

  1. (1)Zaklep baterije
  2. (2)Kontakti
  1. (3)Zaščitni pokrov
  2. (4)Zapah za sprostitev baterije

Baterijski polnilnik LC-E19

Polnilnik za baterijo LP-E19 ().

  1. (1)Kontakti
  2. (2)Reže za baterijo
  3. (3)Vtičnica za električni kabel
  4. (4)Gumb za preverjanje učinkovitosti polnjenja/kalibracijo
  1. (5)Lučka Polnjenje/Preverjanje učinkovitosti polnjenja baterije/Čas izpraznitve
  2. (6)Lučka za kalibracijo (izpraznitev)
  3. (7)Zaščitni pokrov (priložena dva)
  4. (8)Električni kabel

Pritrditev vrvice

Povlecite konec vrvice skozi uho za vrvico s spodnje strani, nato jo povlecite skozi sponko, kot kaže slika. Napnite vrvico, tako da ni ohlapna, in preverite, ali se ne izmakne iz zaponke.

Uporaba ščitnika za kabel

Pri priključitvi fotoaparata na računalnik uporabite priloženi vmesniški kabel ali Canonov kabel.

Če uporabite vmesniški kabel, uporabite tudi priloženi ščitnik za kabel. Uporaba ščitnika za kabel prepreči naključni odklop in poškodbe terminala.

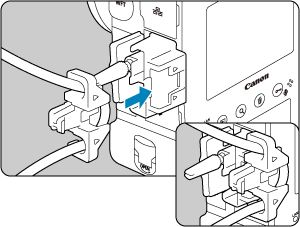

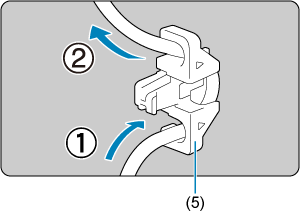

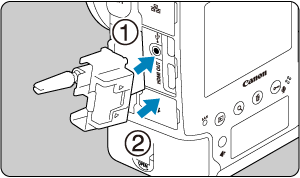

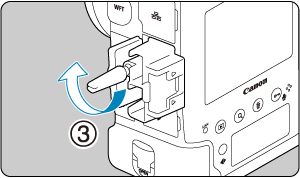

Uporaba priloženega vmesniškega kabla in Canonovega HDMI kabla (v prodaji posebej)

    • (1) Ščitnik za kabel
    • (2) Sponka
    • (3) Priloženi vmesniški kabel
    • (4) HDMI kabel (v prodaji posebej)

Uporaba izbirnega Canonovega vmesniškega kabla

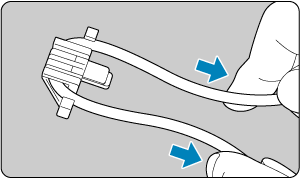

Če uporabljate izbirni Canonov vmesniški kabel, povlecite kabel skozi sponko (5), kot kaže slika, preden pritrdite sponko na ščitnik za kabel.

Opozorilo

  • Če uporabljate fotoaparat, ko je nanj priključen kabel vmesnika brez ščitnika za kabel, lahko povzročite poškodbo digitalnega terminala.
  • Preverite, ali je vmesniški kabel trdno in varno priključen na digitalni terminal.

Opomba

  • Priporočamo, da za povezavo fotoaparata s TV aparatom uporabljate HDMI kabel HTC-100. Pri uporabi HDMI kabla prav tako priporočamo uporabo ščitnika za kabel.
