Popis jednotlivých častí

Pripevnenie popruhu
Používanie ochranného prvku kábla

(1) Indikátor samospúšte/pomocný lúč AF
(2) Tlačidlo spúšte
(3) Multifunkčné tlačidlo 2 (M-Fn 2)
(4) Tlačidlo na kontrolu hĺbky poľa
(5) Držadlo
(6) Prepínač uzamknutia krytu otvoru na kartu
(7) Multifunkčné tlačidlo pri zvislom držaní
(8) Prepínač ON/OFF pre zvislé držanie
(9) Hlavný volič pri zvislom držaní
(10) Tlačidlo spúšte pri zvislom držaní
(11) Kryt pätice
(12) Značka pre nasadenie objektívu RF

(13) Objímka pre objektív
(14) Kolík pre zaistenie objektívu
(15) Tlačidlo na uvoľnenie objektívu
(16) Lamely uzávierky/obrazový snímač
(17) Konektor diaľkového ovládania
(18) Kontakty
(19) Tlačidlo na kontrolu hĺbky poľa pri zvislom držaní
(20) Multifunkčné tlačidlo 2 pri zvislom držaní (M-Fn 2)
(21) Závit pre statív
(22) Sériové číslo (číslo tela)
(23) Otvor na umiestnenie príslušenstva
(24) Očko na pripevnenie remienka na ruku
(25) Kryt otvoru pre objektív

(1) Očnica
(2) Multifunkčná pätica
(3) Kontakty synchronizácie blesku
(4) Značka roviny zaostrenia
(5) Tlačidlo režimu priebehu snímania/tlačidlo výberu funkcie AF
(6) Mikrofón
(7) Kontrolka snímania
(8) Tlačidlo kompenzácie expozície blesku/tlačidlo výberu režimu merania
(9) Očko na pripevnenie popruhu
(10) Vstupný konektor externého mikrofónu
(11) Konektor digitálneho rozhrania
(12) Konektor výstupu HDMI
(13) Konektor pre slúchadlá
(14) Konektor siete Ethernet RJ-45
(15) Synchronizačný konektor
(16) Kryt konektorov
(17) Páčka na uvoľnenie batérie
(18) Batéria
(19) Kryt priestoru pre batériu

(20) Panel LCD
(21) Tlačidlo vyváženia bielej
(22) Tlačidlo kompenzácie expozície/nastavenia hodnoty clony/zobrazenia času
(23) Tlačidlo režimu
(24) Tlačidlo výberu bodu AF
(25) Tlačidlo uzamknutia AE
(26) Volič rýchleho ovládania 2
(27) Tlačidlo spustenia AF/inteligentný ovládač
(28) Tlačidlo rýchleho ovládania
(29) Nastavovacie tlačidlo
(30) Vypínač/prepínač uzamknutia viacerých funkcií
(31) Tlačidlo spustenia AF pri zvislom držaní/inteligentný ovládač
(32) Reproduktor
(33) Obrazovka
(34) Indikátor siete
(35) Páčka na zaistenie očnice
(36) Tlačidlo ponuky
(37) / Tlačidlo multifunkčné 3/prehrávania hlasových poznámok (nahrávanie podržaním)

(1) Snímač hľadáčika
(2) Okulár hľadáčika
(3) Fotoaparát s ovládaním okom
(4) Združený ovládací prvok (možno stlačiť v strede)
(5) Tlačidlo informácií
(6) Volič rýchleho ovládania 1
(7) Tlačidlo prehrávania
(8) Tlačidlo Zväčšenie/zmenšenie
(9) Tlačidlo vymazania
(10) / Tlačidlo hodnotenia/hlasovej poznámky
(11) Tlačidlo informácií na vertikálnom gripe
(12) Ovládací prvok dioptrického nastavenia
(13) / Prepínač snímania statických záberov/nahrávania videozáznamov
(14) Tlačidlo snímania videozáznamu

(15) / Multifunkčné tlačidlo / tlačidlo prenosu snímok na server FTP
(16) Hlavný volič
(17) / Tlačidlo prepínania informácií na LCD paneli/osvetlenia/orezávania
(18) Očko na pripevnenie popruhu
(19) Otvor na kartu 1
(20) Otvor na kartu 2
(21) Tlačidlo vysunutia karty 1
(22) Tlačidlo na vysunutie karty 2
(23) Kryt otvoru na kartu
(24) Kontrolka prístupu
(25) Viacfunkčný ovládací prvok pri zvislom držaní (možno tiež stlačiť v strede)
(26) Tlačidlo uzamknutia AE pri zvislom držaní
(27) Volič rýchleho ovládania 2 pri zvislom držaní
(28) Tlačidlo výberu bodu AF pri zvislom držaní

Zobrazenie informácií na paneli LCD

Zobrazené informácie sa líšia v závislosti od stavu fotoaparátu. Podrobné informácie o ikone nájdete v časti Zobrazenie informácií.

Zobrazenie informácií v hľadáčiku

Zobrazené informácie sa líšia v závislosti od stavu fotoaparátu.

Súprava batérií LP-E19

(1) Páčka na zaistenie batérie
(2) Kontakty

(3) Ochranný kryt
(4) Páčka na uvoľnenie batérie

Nabíjačka batérií LC-E19

Nabíjačka pre súpravu batérií LP-E19 ().

(1) Kontakty
(2) Otvor pre batériu
(3) Otvor pre napájací kábel
(4) Tlačidlo na kontrolu stavu nabitia/tlačidlo kalibrácie

(5) Indikátor nabíjania/kontrolka stavu nabitia/kontrolka času do vybitia
(6) Indikátor kalibrácie (vybitia)
(7) Ochranný kryt (dodávajú sa dva)
(8) Napájací kábel

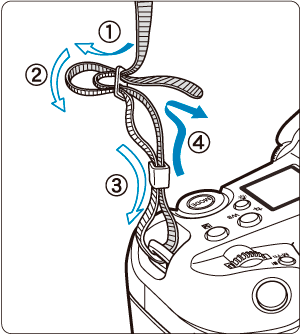

Pripevnenie popruhu

Koniec popruhu prevlečte cez očko na pripevnenie popruhu zdola a potom preveďte prackou popruhu podľa obrázka. Zatiahnite popruh, aby ste odstránili všetky nenapnuté miesta, a skontrolujte, či sa zo spony neuvoľní.

Používanie ochranného prvku kábla

Pri pripájaní káblov (prepojovací kábel alebo kábel HDMI) použite priložený ochranný prvok kábla. Používaním ochranného prvku kábla zabránite náhodnému odpojeniu kábla a poškodeniu konektora.

Pri pripájaní fotoaparátu k počítaču použite kábel Canon (priložený alebo predávaný samostatne).
Pri pripájaní fotoaparátu k televízoru alebo inému zobrazovaciemu zariadeniu použite komerčne dostupný kábel HDMI.

Príprava

Pripravte si ochranný prvok kábla.
- Ochranný prvok kábla pozostáva z ochranného prvku (1) a držiaka (2).

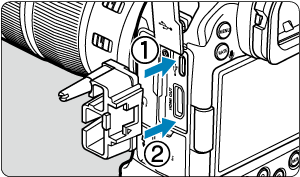

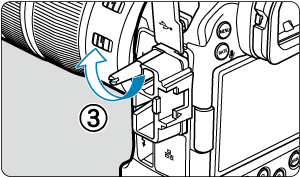

Nasaďte ochranný prvok na fotoaparát.

Vloženie/pripojenie kábla

Vložte káble do držiaka pripevnite držiak k ochrannému prvku, potom pripojte káble k fotoaparátu.

S prepojovacím káblom Canon aj káblom HDMI

Prestrčte každý kábel cez držiak.
- (3) Prepojovací kábel Canon
- (4) Kábel HDMI

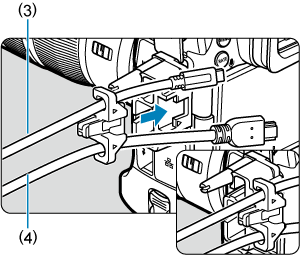

Pripevnite držiak k ochrannému prvku.

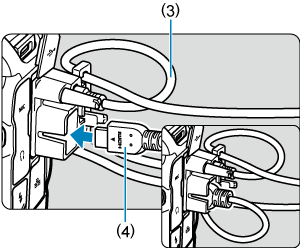

Pripojte každý kábel k fotoaparátu.

Len s prepojovacím káblom Canon alebo káblom HDMI

Prestrčte kábel cez držiak (2), ako je znázornené na obrázku, potom držiak nasaďte na ochranný prvok.

Upozornenie

Pri používaní fotoaparátu, keď je prepojovací kábel alebo kábel HDMI pripojený bez použitia ochranného prvku kábla, môžete poškodiť konektor fotoaparátu. Skontrolujte či je každý kábel bezpečne pripojený ku konektoru fotoaparátu.
