Popis jednotlivých častí

  1. (1) MODE Tlačidlo režimu
  2. (2) Tlačidlo snímania videozáznamu
  3. (3) Očko na pripevnenie popruhu
  4. (4) Hlavný volič
  5. (5) Tlačidlo spúšte
  6. (6) / Multifunkčné tlačidlo / tlačidlo prenosu snímok na server FTP
  7. (7) Indikátor samospúšte/pomocný lúč AF
  8. (8) Držadlo (priestor pre batériu)
  9. (9) Otvor pre kábel DC adaptéra
  10. (10) Tlačidlo na kontrolu hĺbky poľa
  11. (11) Kontakty
  12. (12) Objímka pre objektív
  1. (13) Kryt pätice
  2. (14) Kontakty synchronizácie blesku
  3. (15) Multifunkčná pätica
  4. (16) Značka pre nasadenie objektívu RF
  5. (17) Značka roviny zaostrenia
  6. (18) Očko na pripevnenie popruhu
  7. (19) Kontrolka snímania
  8. (20) Lamely uzávierky/obrazový snímač
  9. (21) Tlačidlo na uvoľnenie objektívu
  10. (22) Kolík pre zaistenie objektívu
  11. (23) Konektor diaľkového ovládania
  12. (24) Kryt otvoru pre objektív
  1. (1) Panel LCD
  2. (2) Očnica
  3. (3) Reproduktor
  4. (4) Mikrofón
  5. (5) / Prepínač snímania statických záberov/nahrávania videozáznamov
  6. (6) Kryt konektorov
  7. (7) Vstupný konektor externého mikrofónu
  8. (8) Konektor digitálneho rozhrania
  9. (9) Výstupný ventilačný otvor
  10. (10) Konektor pre slúchadlá
  11. (11) Konektor výstupu HDMI
  12. (12) Synchronizačný konektor
  13. (13) / Tlačidlo prepínania informácií na LCD paneli/osvetlenia/orezávania
  1. (14) Vypínač/prepínač uzamknutia viacerých funkcií
  2. (15) Volič rýchleho ovládania 2
  3. (16) Tlačidlo uzamknutia AE
  4. (17) Tlačidlo výberu bodu AF
  5. (18) Tlačidlo spustenia AF
  6. (19) Združený ovládací prvok (možno stlačiť v strede)
  7. (20) Volič rýchleho ovládania 1
  8. (21) Nastavovacie tlačidlo
  9. (22) Tlačidlo vymazania
  10. (23) Tlačidlo prehrávania
  11. (24) Tlačidlo ponuky
  12. (25) / Tlačidlo hodnotenia/hlasovej poznámky
  1. (1) Okulár hľadáčika
  2. (2) Obrazovka
  3. (3) Otvor na umiestnenie príslušenstva
  4. (4) Vstupný ventilačný otvor
  5. (5) Závit pre statív
  6. (6) Sériové číslo (číslo tela)
  7. (7) Otvor na umiestnenie príslušenstva
  8. (8) Kontrolka prístupu
  9. (9) Ovládací prvok dioptrického nastavenia
  1. (10) Tlačidlo Zväčšenie/zmenšenie
  2. (11) Tlačidlo informácií
  3. (12) Tlačidlo rýchleho ovládania
  4. (13) Kryt otvoru na kartu
  5. (14) Zámok krytu priestoru pre batériu
  6. (15) Kryt priestoru pre batériu
  7. (16) Otvor na kartu 1
  8. (17) Otvor na kartu 2
  9. (18) Tlačidlo na vysunutie karty

Zobrazenie informácií na paneli LCD

Zobrazené informácie sa líšia v závislosti od stavu fotoaparátu. Podrobné informácie o ikone nájdete v časti Zobrazenie informácií.

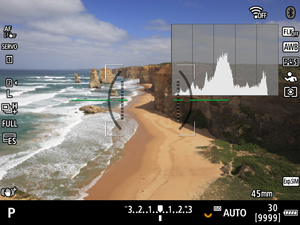

Zobrazenie informácií v hľadáčiku

Zobrazené informácie sa líšia v závislosti od stavu fotoaparátu.

Nabíjačka batérií LC-E6

Nabíjačka pre súpravu batérií LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

  1. (1) Otvor pre batériu
  2. (2) Indikátor nabíjania
  1. (3) Zástrčka

Nabíjačka batérií LC-E6E

Nabíjačka pre súpravu batérií LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

  1. (1) Indikátor nabíjania
  2. (2) Otvor pre súpravu batérií
  1. (3) Napájací kábel
  2. (4) Otvor pre napájací kábel

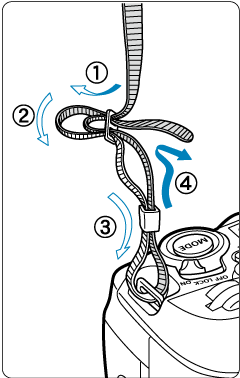

Pripevnenie popruhu

Koniec popruhu prevlečte cez očko na pripevnenie popruhu zdola a potom preveďte prackou popruhu podľa obrázka. Zatiahnite popruh, aby ste odstránili všetky nenapnuté miesta, a skontrolujte, či sa zo spony neuvoľní.

Používanie ochranného prvku kábla

Pri pripájaní káblov (prepojovací kábel alebo kábel HDMI) použite priložený ochranný prvok kábla. Používaním ochranného prvku kábla zabránite náhodnému odpojeniu kábla a poškodeniu konektora.

  • Pri pripájaní fotoaparátu k počítaču použite kábel Canon (priložený alebo predávaný samostatne).
  • Pri pripájaní fotoaparátu k televízoru alebo inému zobrazovaciemu zariadeniu použite komerčne dostupný kábel HDMI.

Príprava

  1. Pripravte si ochranný prvok kábla.

    • Ochranný prvok kábla pozostáva z ochranného prvku (1) a držiaka (2).

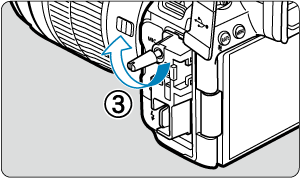

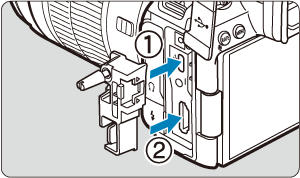

  2. Nasaďte ochranný prvok na fotoaparát.

Vloženie/pripojenie kábla

Vložte káble do držiaka pripevnite držiak k ochrannému prvku, potom pripojte káble k fotoaparátu.

S prepojovacím káblom Canon aj káblom HDMI

  1. Prestrčte každý kábel cez držiak.

    • (3) Prepojovací kábel Canon
    • (4) Kábel HDMI

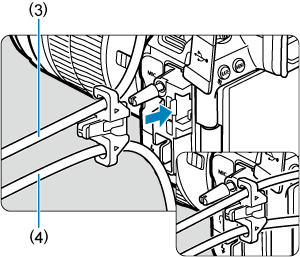

  2. Pripevnite držiak k ochrannému prvku.

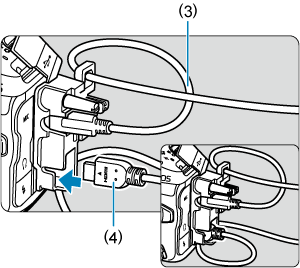

  3. Pripojte každý kábel k fotoaparátu.

Len s prepojovacím káblom Canon alebo káblom HDMI

Prestrčte kábel cez držiak (2), ako je znázornené na obrázku, potom držiak nasaďte na ochranný prvok.

Upozornenie

  • Pri používaní fotoaparátu, keď je prepojovací kábel alebo kábel HDMI pripojený bez použitia ochranného prvku kábla, môžete poškodiť konektor fotoaparátu. Skontrolujte či je každý kábel bezpečne pripojený ku konektoru fotoaparátu.
