Popis jednotlivých častí

Pripevnenie popruhu

(1) Otočný volič režimov
(2) Volič
(3) Tlačidlo nastavenia citlivosti ISO
(4) Tlačidlo spúšte
(5) Tlačidlo snímania videozáznamu
(6) Značka pre nasadenie objektívu RF
(7) Obrazový snímač
(8) Držadlo
(9) Kontakty
(10) Objímka pre objektív
(11) Zabudovaný blesk
(12) Mikrofón
(13) Reproduktor
(14) Značka roviny zaostrenia

(15) Očko na pripevnenie popruhu
(16) Indikátor pomocného lúča AF/potlačenia efektu červených očí/samospúšte/diaľkového ovládania
(17) Kryt konektorov
(18) Tlačidlo na uvoľnenie objektívu
(19) Kolík pre zaistenie objektívu
(20) Vstupný konektor externého mikrofónu
(21) Posúvač dioptrického nastavenia
(22) Závit pre statív
(23) Kryt priestoru pre kartu/batériu
(24) Zámok krytu priestoru pre kartu/batériu
(25) Sériové číslo (číslo tela)
(26) Kryt otvoru pre objektív
(27) Kryt pätice

(1) Multifunkčná pätica
(2) Očnica
(3) Okulár hľadáčika
(4) Obrazovka
(5) / Vypínač
(6) Snímač hľadáčika
(7) Kryt konektorov
(8) Kontrolka prístupu
(9) Tlačidlo informácií
(10) Tlačidlo rýchleho ovládania/nastavenia
(11) / Tlačidlo doľava/automatického zaostrovania/manuálneho zaostrovania

(12) / Tlačidlo nadol/vymazania
(13) Tlačidlo prehrávania
(14) / Tlačidlo uzamknutia AE/FE/zväčšenia
(15) / Tlačidlo výberu bodu AF/registra/zmenšenia
(16) / Tlačidlo nahor/kompenzácie expozície
(17) // Tlačidlo posunu doprava/samospúšte/výberu režimu priebehu snímania
(18) Krížové tlačidlá
(19) Tlačidlo ponuky
(20) Konektor digitálneho rozhrania
(21) Mikrokonektor výstupu HDMI
(22) Otvor pre kábel DC adaptéra

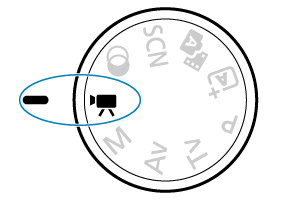

Otočný volič režimov

Otočný volič režimov sú združené do režimov Základná zóna, Kreatívna zóna a režimy nahrávania videozáznamu.

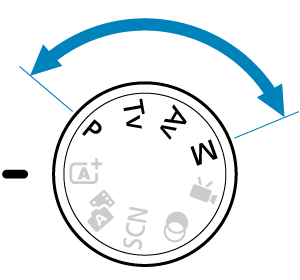

(1) Základná zóna

Jediné, čo musíte urobiť, je stlačiť tlačidlo spúšte. Fotoaparát nastaví všetko tak, aby nastavenie zodpovedalo snímanému objektu alebo scéne.

Automatický režim s inteligentným nastavením scény : Scene Intelligent Auto/Aut. režim s inteligent. nast. scény ()

Hybridný automatický : Hybrid Auto/Hybridné Auto ()

: Special scene/Špeciálna scéna ()

	Self Portrait/Autoportrét		Kids/Deti
	Portrait/Portrét		Panning/Panorámovanie
	Smooth skin/Jemná pleť		Close-up/Záber zblízka
	Group Photo/Skupinová fotografia		Food/Jedlo
	Landscape/Krajina		Handheld Night Scene/Nočná scéna bez statívu
	Panoramic shot/Panoramatická snímka		HDR Backlight Control/Ovládanie snímania v protisvetle HDR
	Sports/Športy		Silent shutter/Tichá uzávierka

: Creative filters/Kreatívne filtre ()

	Grainy B/W/Zrnitý čiernobiely		Miniature effect/Efekt miniatúry
	Soft focus/Zmäkčenie kresby		HDR art standard/HDR umelecký štandardný
	Fish-eye effect/Efekt rybieho oka		HDR art vivid/HDR umelecký živý
	Water painting effect/Efekt vodových farieb		HDR art bold/HDR umelecký výrazný
	Toy camera effect/Efekt hračkárskeho fotoaparátu		HDR art embossed/HDR umelecký reliéfny

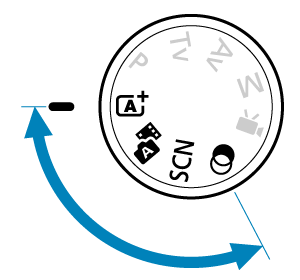

(2) Kreatívna zóna

Tieto režimy vám poskytujú vyšší stupeň kontroly na snímanie rôznych objektov podľa vašich predstáv.

P	Program AE
Tv	Priorita uzávierky AE
Av	Priorita clony AE
M	Manuálne nastavenie expozície

(3) Nahrávanie videozáznamu

Pre rôzne druhy nahrávania videozáznamov ().

Nabíjačka batérií LC-E17

Nabíjačka pre súpravu batérií LP-E17 ().

(1) Zástrčka
(2) Indikátor nabíjania
(3) Indikátor úplného nabitia
(4) Otvor pre batériu

Nabíjačka batérií LC-E17E

Nabíjačka pre súpravu batérií LP-E17 ().

(1)Otvor pre napájací kábel
(2)Indikátor nabíjania
(3)Indikátor úplného nabitia

(4)Otvor pre súpravu batérií
(5)Napájací kábel

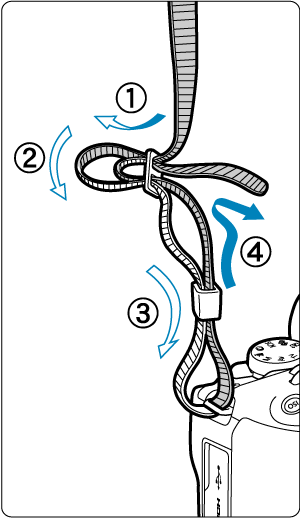

Pripevnenie popruhu

Koniec popruhu prevlečte cez očko na pripevnenie popruhu zdola a potom preveďte prackou popruhu podľa obrázka. Zatiahnite popruh, aby ste odstránili všetky nenapnuté miesta, a skontrolujte, či sa zo spony neuvoľní.
