Popis jednotlivých častí

  1. (1) Indikátor samospúšte/pomocný lúč AF
  2. (2) Tlačidlo spúšte
  3. (3) Multifunkčné tlačidlo 2 (M-Fn 2)
  4. (4) Tlačidlo na kontrolu hĺbky poľa
  5. (5) Držadlo
  6. (6) Multifunkčné tlačidlo pri zvislom držaní
  7. (7) Hlavný volič pri zvislom držaní
  8. (8) Tlačidlo spúšte pri zvislom držaní
  9. (9) Značka pre nasadenie objektívu RF
  10. (10) Objímka pre objektív
  11. (11) Kolík pre zaistenie objektívu
  1. (12) Tlačidlo na uvoľnenie objektívu
  2. (13) Lamely uzávierky/obrazový snímač
  3. (14) Konektor diaľkového ovládania
  4. (15) Kontakty
  5. (16) Tlačidlo na kontrolu hĺbky poľa pri zvislom držaní
  6. (17) Multifunkčné tlačidlo 2 pri zvislom držaní (M-Fn 2)
  7. (18) Závit pre statív
  8. (19) Sériové číslo (číslo tela fotoaparátu)
  9. (20) Otvor na umiestnenie príslušenstva
  10. (21) Kryt otvoru pre objektív
  1. (1) Očnica
  2. (2) Multifunkčná pätica
  3. (3) Kontakty synchronizácie blesku
  4. (4) Značka roviny zaostrenia
  5. (5) Tlačidlo režimu priebehu snímania/tlačidlo výberu funkcie AF
  6. (6) Mikrofón
  7. (7) Tlačidlo kompenzácie expozície blesku/tlačidlo výberu režimu merania
  8. (8) Očko na pripevnenie popruhu
  9. (9) Vstupný konektor externého mikrofónu
  10. (10) Konektor digitálneho rozhrania
  11. (11) Mikrokonektor výstupu HDMI
  12. (12) Konektor pre slúchadlá
  13. (13) Konektor siete Ethernet RJ-45
  14. (14) Konektor PC
  15. (15) Kryt konektorov
  16. (16) Páčka na uvoľnenie batérie
  1. (17) Batéria
  2. (18) Kryt priestoru pre batériu
  3. (19) Panel LCD
  4. (20) Tlačidlo prepínania informácií/osvetlenia panela LCD
  5. (21) Tlačidlo kompenzácie expozície/nastavenia hodnoty clony
  6. (22) Tlačidlo režimu
  7. (23) Tlačidlo výberu bodu AF
  8. (24) Tlačidlo uzamknutia AE
  9. (25) Volič rýchleho ovládania 2
  10. (26) Tlačidlo spustenia AF/inteligentný ovládač
  11. (27) Tlačidlo rýchleho ovládania
  12. (28) Kontrolka prístupu
  13. (29) Vypínač/prepínač uzamknutia viacerých funkcií
  14. (30) Reproduktor
  15. (31) Obrazovka
  16. (32) Tlačidlo MENU
  17. (33) / Tlačidlo hodnotenia/hlasovej poznámky
  1. (1) Okulár hľadáčika
  2. (2) Združený ovládací prvok (možno stlačiť v strede)
  3. (3) Tlačidlo informácií
  4. (4) Nastavovacie tlačidlo
  5. (5) Volič rýchleho ovládania 1
  6. (6) Tlačidlo prehrávania
  7. (7) Indikátor siete
  8. (8) Tlačidlo Zväčšenie/zmenšenie
  9. (9) Tlačidlo vymazania
  10. (10) Ovládací prvok dioptrického nastavenia
  11. (11) Prepínač snímania statických záberov/ nahrávania videozáznamov
  1. (12) Multifunkčné tlačidlo
  2. (13) Hlavný volič
  3. (14) Očko na pripevnenie popruhu
  4. (15) Tlačidlo snímania videozáznamu
  5. (16) Otvor na kartu 1
  6. (17) Otvor na kartu 2
  7. (18) Kryt otvoru na kartu
  8. (19) Tlačidlo na vysunutie karty 1
  9. (20) Združený ovládací prvok pri zvislom držaní (možno tiež stlačiť v strede)
  10. (21) Tlačidlo spustenia AF pri zvislom držaní/inteligentný ovládač
  11. (22) Volič rýchleho ovládania 2 pri zvislom držaní
  12. (23) Tlačidlo uzamknutia AE pri zvislom držaní
  13. (24) Tlačidlo výberu bodu AF pri zvislom držaní

Zobrazenie informácií na paneli LCD

Zobrazené informácie sa líšia v závislosti od stavu fotoaparátu. Podrobné informácie o ikone nájdete v časti Zobrazenie informácií.

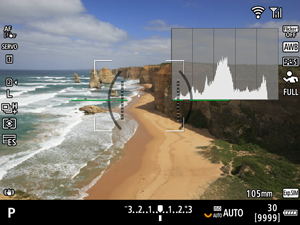

Zobrazenie informácií v hľadáčiku

Zobrazené informácie sa líšia v závislosti od stavu fotoaparátu.

Súprava batérií LP-E19

  1. (1) Páčka na zaistenie batérie
  2. (2) Kontakty
  1. (3) Ochranný kryt
  2. (4) Páčka na uvoľnenie batérie

Nabíjačka batérií LC-E19

Nabíjačka pre súpravu batérií LP-E19 ().

  1. (1) Kontakty
  2. (2) Otvor pre batériu
  3. (3) Otvor pre napájací kábel
  4. (4) Tlačidlo na kontrolu stavu nabitia/tlačidlo kalibrácie
  1. (5) Indikátor nabíjania/kontrolka stavu nabitia/kontrolka času do vybitia
  2. (6) Indikátor kalibrácie (vybitia)
  3. (7) Ochranný kryt (dodávajú sa dva)
  4. (8) Napájací kábel

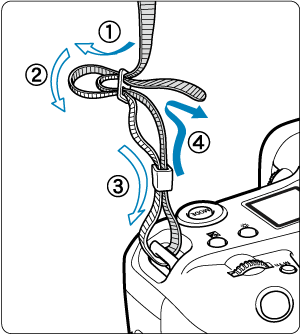

Pripevnenie popruhu

Koniec popruhu prevlečte cez očko na pripevnenie popruhu zdola a potom preveďte prackou popruhu podľa obrázka. Zatiahnite popruh, aby ste odstránili všetky nenapnuté miesta, a skontrolujte, či sa zo spony neuvoľní.

Používanie ochranného prvku kábla

  • Pri pripájaní fotoaparátu k počítaču použite dodaný prepojovací kábel alebo kábel spoločnosti Canon.
  • Pri pripájaní fotoaparátu k monitoru či inému zobrazovaciemu zariadeniu použite komerčne dostupný kábel HDMI.
  • Pri pripájaní prepojovacieho kábla použite dodávaný ochranný prvok kábla. Používaním ochranného prvku kábla zabránite náhodnému odpojeniu kábla a poškodeniu konektora.

Príprava

Ochranný prvok kábla pozostáva z ochranného prvku (1) a držiaka (2).

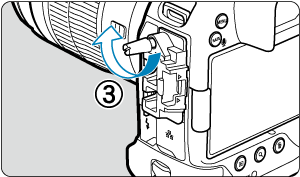

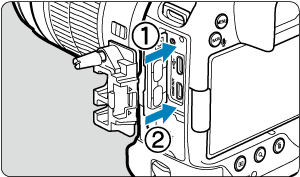

Nasaďte ochranný prvok na fotoaparát.

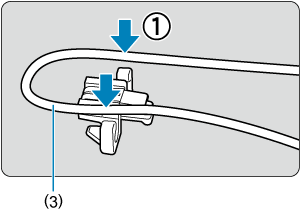

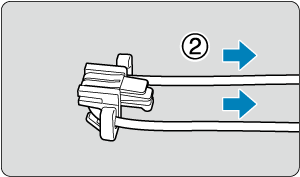

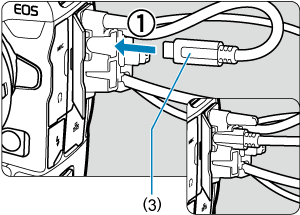

S pribaleným prepojovacím káblom a tenkým komerčne dostupným káblom HDMI

    • (3) Pribalený prepojovací kábel
    • (4) Tenký komerčne dostupný kábel HDMI

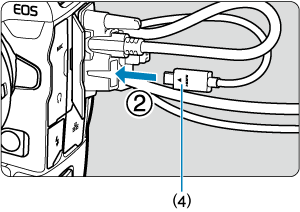

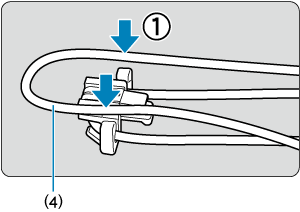

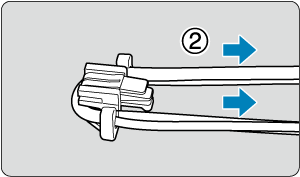

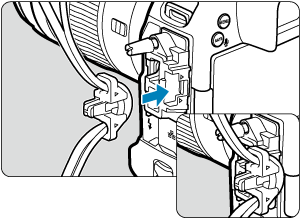

S pribaleným alebo voliteľným prepojovacím káblom Canon a hrubým komerčne dostupným káblom HDMI

    • (5) Použitie voliteľného prepojovacieho kábla Canon
    • (6) Hrubý komerčne dostupný kábel HDMI

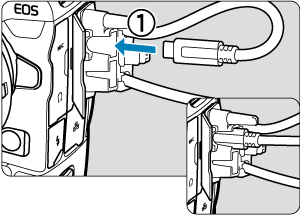

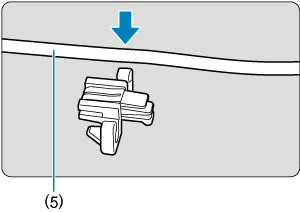

Len s voliteľným prepojovacím káblom Canon alebo komerčne dostupným káblom HDMI

Ak používate len voliteľný prepojovací kábel Canon alebo hrubý/tenký komerčne dostupný kábel HDMI, pred pripojením držiaka (2) k ochrannému prvku kábla ho preveďte cez držiak.

Upozornenie

  • Pri používaní fotoaparátu, keď je prepojovací kábel alebo kábel HDMI pripojený bez použitia ochranného prvku kábla, môžete poškodiť konektor fotoaparátu. Skontrolujte či je každý kábel bezpečne pripojený ku konektoru fotoaparátu.
