Popis jednotlivých častí

  1. (1) Tlačidlo REŽIM
  2. (2) Tlačidlo snímania videozáznamu
  3. (3) hlavný volič Hlavný volič
  4. (4) Multifunkčné tlačidlo Viacfunkčné tlačidlo
  5. (5) Tlačidlo spúšte
  6. (6) Osvetlenie panela LCD Tlačidlo prepínania informácií/osvetlenia panela LCD
  7. (7) Indikátor samospúšte/pomocný lúč AF
  8. (8) Snímač diaľkového ovládania
  9. (9) Držadlo (priestor pre batériu)
  10. (10) Otvor pre kábel DC adaptéra
  11. (11) Tlačidlo na kontrolu hĺbky poľa
  12. (12) Kontakty
  1. (13) Objímka pre objektív
  2. (14) Kontakty synchronizácie blesku
  3. (15) Pätica pre príslušenstvo
  4. (16) Značka pre nasadenie objektívu RF
  5. (17) Vypínač
  6. (18) Očko na pripevnenie popruhu
  7. (19) Značka roviny zaostrenia Značka roviny zaostrenia
  8. (20) Mikrofón
  9. (21) Lamely uzávierky/obrazový snímač
  10. (22) Tlačidlo na uvoľnenie objektívu
  11. (23) Kolík pre zaistenie objektívu
  12. (24) Konektor diaľkového ovládania
  13. (25) Kryt otvoru pre objektív
  1. (1) Očnica
  2. (2) Okulár hľadáčika
  3. (3) PONUKA Tlačidlo MENU
  4. (4) Reproduktor
  5. (5) Kryt konektorov
  6. (6) Panel LCD
  7. (7) Uzamknutie viacerých funkcií Tlačidlo uzamknutia viacerých funkcií
  8. (8) Volič rýchleho ovládania 2 Volič rýchleho ovládania 2
  9. (9) Spustenie AF Tlačidlo spustenia AF
  10. (10) Združený ovládací prvok Združený ovládací prvok (možno stlačiť v strede)
  11. (11) Zväčšenie alebo zmenšenie Tlačidlo Zväčšenie/zmenšenie
  12. (12) Q (Rýchle ovládanie) Tlačidlo rýchleho ovládania
  1. (13) INFO Tlačidlo informácií
  2. (14) NASTAVTE POLOŽKU Nastavovacie tlačidlo
  3. (15) Kontrolka prístupu
  4. (16) Vymazanie Tlačidlo vymazania
  5. (17) Prehrávanie Tlačidlo Prehrávanie
  6. (18) Mikrofón pre hlasové poznámky
  7. (19) Snímač hľadáčika
  8. (20) HODNOTENIE Tlačidlo hodnotenia/hlasovej poznámky
  9. (21) Vstupný konektor externého mikrofónu Vstupný konektor externého mikrofónu
  10. (22) Konektor digitálneho rozhrania Konektor digitálneho rozhrania
  11. (23) Mikrokonektor výstupu HDMI Mikrokonektor výstupu HDMI
  12. (24) Konektor pre slúchadlá Konektor pre slúchadlá
  13. (25) Spustenie blesku Konektor PC
  1. (1) Ovládací prvok dioptrického nastavenia
  2. (2) Otvor na umiestnenie príslušenstva
  3. (3) Obrazovka
  4. (4) Závit pre statív
  5. (5) Sériové číslo (číslo tela fotoaparátu)
  6. (6) Uzamknutie AE Tlačidlo uzamknutia AE
  7. (7) Výber bodu automatického zaostrenia AF Tlačidlo výberu bodu AF
  8. (8) Očko na pripevnenie popruhu
  1. (9) Kryt otvoru na kartu
  2. (10) Tlačidlo na vysunutie karty
  3. (11) Otvor na kartu 2
  4. (12) Otvor na kartu 1
  5. (13) Zámok krytu priestoru pre batériu
  6. (14) Kryt priestoru pre batériu
  7. (15) Volič rýchleho ovládania 1 Volič rýchleho ovládania 1

Zobrazenie informácií na paneli LCD

Zobrazené informácie sa líšia v závislosti od stavu fotoaparátu. Podrobné informácie o ikone nájdete v časti Zobrazenie informácií.

Zobrazenie informácií v hľadáčiku

Zobrazené informácie sa líšia v závislosti od stavu fotoaparátu.

Nabíjačka batérií LC-E6

Nabíjačka pre súpravu batérií LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

  1. (1) Otvor pre batériu
  2. (2) Indikátor nabíjania
  3. (3) Zástrčka

Nabíjačka batérií LC-E6E

Nabíjačka pre súpravu batérií LP-E6NH/LP-E6N/LP-E6 ().

  1. (1) Indikátor nabíjania
  2. (2) Otvor pre súpravu batérií
  3. (3) Napájací kábel
  4. (4) Otvor pre napájací kábel

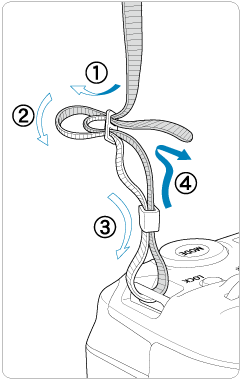

Pripevnenie popruhu

Koniec popruhu prevlečte cez očko na pripevnenie popruhu zdola a potom preveďte prackou popruhu podľa obrázka. Zatiahnite popruh, aby ste odstránili všetky nenapnuté miesta, a skontrolujte, či sa zo spony neuvoľní.

Používanie ochranného prvku kábla

Pri pripájaní fotoaparátu k počítaču použite dodaný prepojovací kábel alebo kábel spoločnosti Canon.

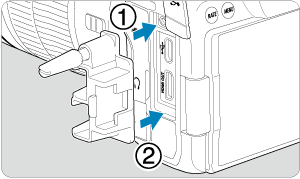

Pri pripájaní prepojovacieho kábla použite aj dodávaný ochranný prvok kábla. Používaním ochranného prvku kábla zabránite náhodnému odpojeniu kábla a poškodeniu konektora.

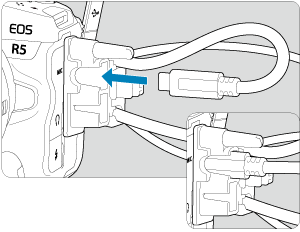

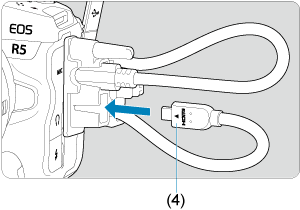

Používanie pribaleného prepojovacieho kábla a komerčne dostupného kábla HDMI

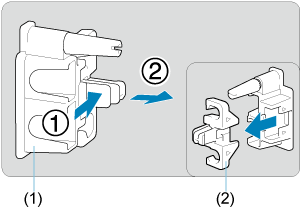

    • (1) Ochranný prvok kábla
    • (2) Držiak

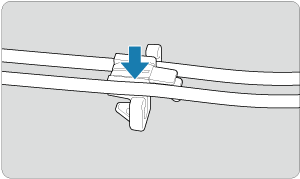

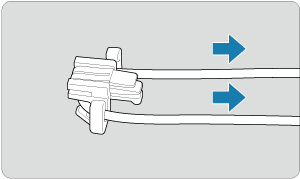

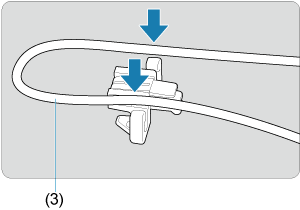

  3. Použitie tenkého kábla

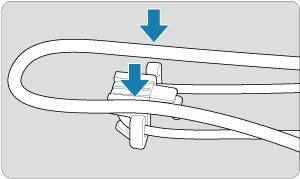

    Použitie hrubého kábla

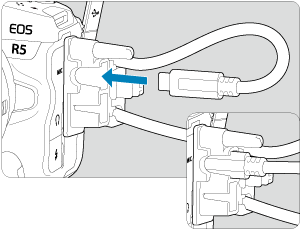

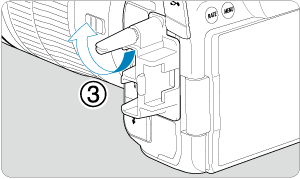

    • (3) Pribalený prepojovací kábel

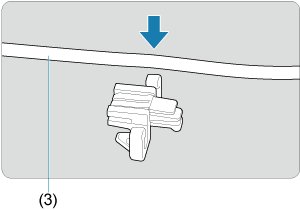

  4. Použitie tenkého kábla

    Použitie hrubého kábla

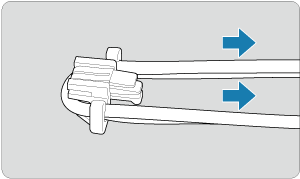

  5. Použitie tenkého kábla

    Použitie hrubého kábla

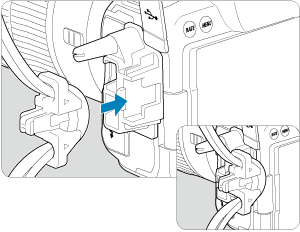

  6. Použitie tenkého kábla

    Použitie hrubého kábla

    • (4) Kábel HDMI (predáva sa samostatne)

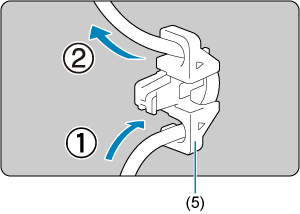

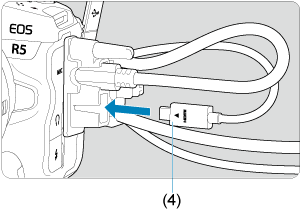

Použitie voliteľného prepojovacieho kábla Canon

Ak používate voliteľný prepojovací kábel Canon, pred pripojením držiaka (5) k ochrannému prvku kábla ho preveďte cez držiak.

Upozornenie

  • Pri používaní fotoaparátu, keď je prepojovací kábel pripojený bez použitia ochranného prvku kábla, môžete poškodiť konektor digitálneho rozhrania.
  • Skontrolujte či je prepojovací kábel bezpečne pripojený ku konektoru digitálneho rozhrania.

Poznámka

  • Pri pripájaní fotoaparátu k televízoru použite komerčne dostupný kábel HDMI. Použitie ochranného prvku kábla sa odporúča aj pri pripájaní kábla HDMI.
