Названия компонентов

  1. (1) Диск установки режима
  2. (2) // Переключатель питания/блокировки управления
  3. (3) Главный диск управления
  4. (4) / Многофункциональная кнопка/кнопка отправки изображения на смартфон
  5. (5) Кнопка спуска затвора
  6. (6) Кнопка видеосъемки/Кнопка переключения просмотра видео или фотографий
  7. (7) Индикатор автоспуска/Подсветка для автофокусировки
  8. (8) Ручка-держатель (отсек аккумулятора)
  9. (9) Отверстие для кабеля постоянного тока
  10. (10) Кнопка предварительного просмотра глубины резкости
  11. (11) Контакты
  12. (12) Крепление объектива
  1. (13) Крышка многофункциональной площадки
  2. (14) Контакты синхронизации вспышки
  3. (15) Многофункциональная площадка
  4. (16) Индексная метка крепления объектива RF
  5. (17) / Переключатель съемки фотографий/видеосъемки
  6. (18) Метка фокальной плоскости
  7. (19) Крепление ремня
  8. (20) Индикатор съемки
  9. (21) Микрофон
  10. (22) Шторка затвора/датчик изображения
  11. (23) Кнопка разблокировки объектива
  12. (24) Штифт фиксации объектива
  13. (25) Крышка корпуса камеры
  1. (1) Наглазник
  2. (2) Окуляр видоискателя
  3. (3) Кнопка меню
  4. (4) Динамик
  5. (5) Крышка разъемов
  6. (6) Кнопка включения AF
  7. (7) Диск быстрого управления 2
  8. (8) Джойстик (можно также утопить его вниз)
  9. (9) Кнопка увеличения/уменьшения
  10. (10) Кнопка быстрого управления
  11. (11) Диск быстрого управления 1
  1. (12) Кнопка SET
  2. (13) Кнопка просмотра
  3. (14) Кнопка информации
  4. (15) Датчик видоискателя
  5. (16) / Кнопка цветового режима/оценки
  6. (17) Входной разъем для внешнего микрофона
  7. (18) Цифровой разъем
  8. (19) Разъем наушников
  9. (20) Выходной-разъем HDMI
  10. (21) Разъем дистанционного управления
  1. (1) Ручка диоптрийной регулировки
  2. (2) Экран
  3. (3) Установочное отверстие для аксессуаров
  4. (4) Штативное гнездо
  5. (5) Серийный номер (номер корпуса)
  6. (6) Кнопка удаления
  7. (7) Кнопка фиксации AE
  8. (8) Кнопка выбора точки AF
  1. (9) Крепление ремня
  2. (10) Индикатор обращения к карте
  3. (11) Крышка отсека карты памяти
  4. (12) Отсек карты памяти 1
  5. (13) Отсек карты памяти 2
  6. (14) Фиксатор крышки отсека аккумулятора
  7. (15) Крышка отсека аккумулятора
  8. (16) Установочное отверстие для аксессуаров

Диск установки режима

Диск установки режима разделен на режимы базовой зоны и режимы творческой зоны.

В режимах базовой зоны камера определяет оптимальные настройки для объекта или сцены. В режимах творческой зоны можно снимать с предпочитаемой вами экспозицией или другими настройками.

(1) Базовая зона

(2) Творческая зона / (3) Пользовательские режимы съемки

Диск установки режима и режимы съемки

Диск установки режима Режим съемки
Фотографии Съемка фотографий Видеозаписи Запись видео
Базовая зона Интеллектуальный сценарный режим Интеллектуальный сценарный режим Интеллектуальный сценарный режим видео

Специальная сцена

Специальная сцена

Портрет Съемка с проводкой

Видео со сглаживанием кожи

Видео для демонстрации крупного плана

Режим IS для видео

Видеофильм HDR

Сглаживание кожи Крупный план
Групповое фото Еда
Пейзаж Ночной портрет
Панорамный снимок Съемка с рук ночью
Спорт HDR контрового света
Дети Бесшумный спуск
Творческая зона Fv Гибкий приоритет AE Автоэкспозиция видео
P Программная AE
Tv AE с приоритетом выдержки AE с приоритетом выдержки для видео
Av AE с приоритетом диафрагмы AE с приоритетом диафрагмы для видео
M Ручная экспозиция Ручная экспозиция видео
B Длительные ручные выдержки Автоэкспозиция видео
Замедленное и ускоренное воспроизведение Программная AE Видео с замедленной/ускоренной съемкой

Пользовательский режим съемки 1Пользовательский режим съемки 2Пользовательский режим съемки 3

Пользовательский режим съемки

Пользовательская съемка Запись видео в пользовательском режиме

Зарядное устройство LC-E6

Зарядное устройство для аккумулятора LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

  1. (1) Отсек аккумулятора
  2. (2) Индикатор заряда аккумулятора
  1. (3) Вилка кабеля питания

Зарядное устройство LC-E6E

Зарядное устройство для аккумулятора LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

  1. (1) Индикатор заряда аккумулятора
  2. (2) Отсек аккумулятора
  1. (3) Кабель питания
  2. (4) Гнездо кабеля питания

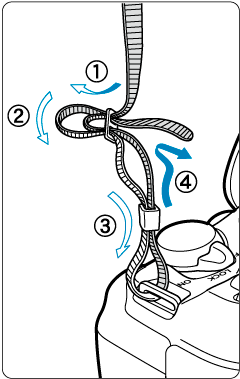

Закрепление ремня

Пропустите конец ремня через крепление ремня снизу, затем пропустите его через пряжку, как показано на рисунке. Натяните ремень, чтобы убедиться, что он не провисает и не выскочит из пряжки.
