Индивидуальные настройки изображения (Custom Pictures)

Файлы пользовательского изображения в камере позволяют настраивать цветовые тона при записи видео, применяя сочетания настроек (гамма-кривая/цветовое пространство, цветовая матрица и файлы вида), в основном при подготовке к последующей обработке.

  • Можно выбрать файл пользовательского изображения для записи видео с требуемыми характеристиками изображения.
  • Предустановленные файлы пользовательского изображения можно редактировать для создания новых файлов.
  • Для настройки цветовых оттенков можно зарегистрировать файлы вида.

Предупреждения

  • Применение пользовательских изображений может привести к изменению уровня замера.

Выбор файлов пользовательского изображения

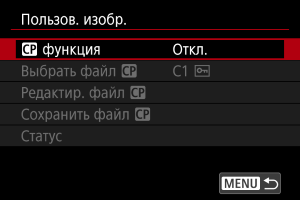

  1. Выберите [Съемка: Пользов. изобр.] ().

  2. Выберите [Пользовательское изображение (Custom Picture) функция].

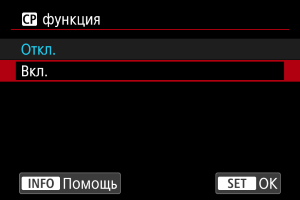

  3. Выберите [Вкл.].

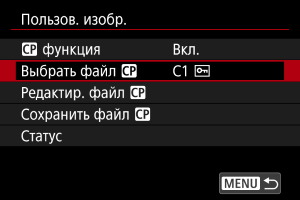

  4. Выберите [Выбрать файл Пользовательское изображение (Custom Picture)].

  5. Выберите файл пользовательского изображения.

    Файл пользовательского изображения Гамма-кривая/цветовое пространство Файл вида Цветовая матрица Сводка
    C1: Canon 709 Canon 709 / BT.709 Откл. Neutral

    Более широкий динамический диапазон, чем у BT.709 Standard

    Подходит для отображения на мониторах, совместимых с BT.709

    Также подходит для использования без последующей обработки

    C2: Canon Log 2 Canon Log 2 / C.Gamut Откл. Neutral

    Используется гамма-кривая Canon Log 2; требуется последующая обработка

    Улучшенные тона в темных областях изображения по сравнению с Canon Log 3

    C3: Canon Log 3 Canon Log 3 / C.Gamut Откл. Neutral

    Используется гамма-кривая Canon Log 3; требуется последующая обработка

    Сохраняются характеристики Canon Log при расширении динамического диапазона

    C4: PQ PQ / BT.2020 Откл. Neutral Используется гамма-кривая HDR, совместимая со стандартом ITU-R BT.2100 (PQ) (при 8-битной записи эквивалентна стандарту ITU-R BT.2100 (PQ))
    Файл пользовательского изображения Гамма-кривая/цветовое пространство Файл вида Цветовая матрица Сводка
    C5: HLG HLG / BT.2020 Откл. Neutral Используется гамма-кривая HDR, совместимая со стандартом ITU-R BT.2100 (HLG) (при 8-битной записи эквивалентна стандарту ITU-R BT.2100 (HLG))
    C6: BT.709 Standard BT.709 Standard / BT.709 Откл. Видео

    Подходит для отображения на мониторах, совместимых с BT.709

    Используется гамма-кривая, совместимая со стандартом ITU-R BT.709

    C7 – C20 (User07User20) Canon 709 / BT.709 Откл. Neutral

    Более широкий динамический диапазон, чем у BT.709 Standard

    Подходит для отображения на мониторах, совместимых с BT.709

    Также подходит для использования без последующей обработки

Редактирование пользовательских изображений

Вы можете редактировать настройки выбранного файла пользовательского изображения.

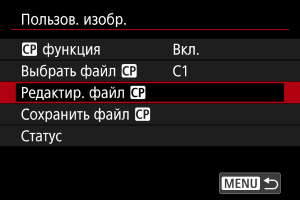

  1. Выберите [Редактир. файл Пользовательское изображение (Custom Picture)].

    • Чтобы отредактировать защищенный ([Защита]) файл пользовательского изображения, выберите [Снять защиту] рядом с [Защита], чтобы включить редактирование.

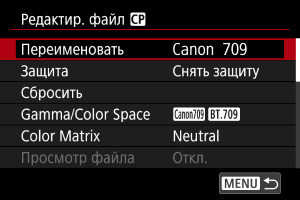

  2. Внесите требуемые изменения в настройки.

    • Выберите настройку для редактирования, затем настройте ее на открывшемся экране ().
    • Чтобы сохранить отредактированный файл пользовательского изображения под новым именем, выберите [Переименовать] и введите имя.
    • Чтобы сбросить редактирование, выберите [Сбросить], затем выберите файл пользовательского изображения для сброса.
    • Инструкции по файлам вида см. в разделе Использование файлов вида.

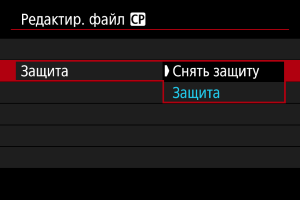

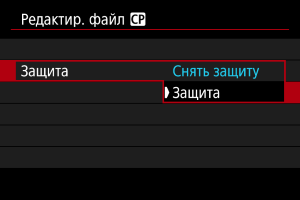

  3. Установите защиту изображения.

    • После завершения редактирования выберите [Защита].

Пункты настройки пользовательских изображений

С помощью пункта [Редактир. файл Пользовательское изображение (Custom Picture)] можно задать следующие параметры.

Пункт настройки Описание

Gamma/Color Space

Задание сочетания гамма-кривой и цветового пространства

Gamma

(1) Выход

(2) Вход

Canon Log 2

Гамма-кривая с более насыщенными градациями в темных областях изображения по сравнению с Canon Log 3

Требуется последующая обработка изображения

Canon Log 3

Гамма-кривая, которая сохраняет характеристики Canon Log, но с расширенным динамическим диапазоном

Требуется последующая обработка изображения

PQ Гамма-кривая HDR, совместимая со стандартом ITU-R BT.2100 (PQ) (при 8-битной записи эквивалентна стандарту ITU-R BT.2100 (PQ))
HLG Гамма-кривая HDR, совместимая со стандартом ITU-R BT.2100 (HLG) (при 8-битной записи эквивалентна стандарту ITU-R BT.2100 (HLG))
BT.709 Standard

Гамма-кривая, совместимая со стандартом ITU-R BT.709

Подходит для отображения на мониторах, совместимых с BT.709

Canon 709

Гамма-кривая с широким динамическим диапазоном, которая также подходит для использования без последующей обработки

Подходит для просмотра на мониторах, совместимых с BT.709

Пункт настройки Описание
Color space C.Gamut

Цветовое пространство, разработанное Canon на основе характеристик датчиков изображения и охватывающее более широкую цветовую гамму, чем BT.2020

Также рекомендуется при преобразовании в цветовое пространство ACES2065-1

BT.2020 Цветовое пространство, соответствующее стандарту ITU-R BT.2020 для UHDTV (4K/8K)
BT.709 Стандартное цветовое пространство, соответствующее стандартам sRGB

Color Matrix

Настройка цветопередачи

Neutral Точная цветопередача
Production Camera Кинематографическая цветопередача
Video Цветопередача с контрастностью для вещательного ТВ

Look File

Использование файлов вида

On Включение цветокоррекции на основе файлов вида
Off Отключение цветокоррекции на основе файлов вида

Look File Setup

Регистрация/удаление файлов вида

Register Регистрация файлов вида (формат .cube) в пользовательском изображении
Delete Удаление файлов вида, зарегистрированных в пользовательских изображениях

HLG Color

Настройка цветов с гибридной логарифмической гамма-кривой (HLG)

Доступно, когда для гамма-кривой в [Gamma/Color Space] задано значение [HLG] и установлено цветовое пространство [BT.2020]

BT.2100 Цвета, эквивалентные ITU-R BT.2100
Vivid Цвета, эквивалентные «традиционным цветам» в ITU-R BT.2390

Black

Регулировка уровня черного

Недоступно, если для параметра [Gamma/Color Space] задано значение [Canon Log 2] или [Canon Log 3]

Master Pedestal От –50 до +50 Увеличение или уменьшение уровня черного. При более высоких значениях повышается яркость темных областей изображения, но уменьшается контрастность. При отрицательных значениях черные цвета становятся темнее.

Master Black Red

Master Black Green

Master Black Blue

От –50 до +50 Коррекция красных, зеленых с синих оттенков цветов в черных цветах
Пункт настройки Описание

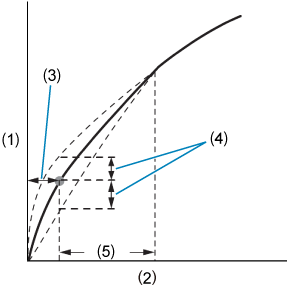

Black Gamma

Коррекция нижней части гамма-кривой для темных областей изображения

Поднимает или опускает темную часть гамма-кривой в следующих диапазонах

Доступно, когда для параметра [Gamma/Color Space] задано значение [BT.709 Standard]

(1) Выход

(2) Вход

(3) Точка Point

(4) Level

(5) Range

Level От –50 до +50 Задает высоту нижней части гамма-кривой
Range От –20 до +50 Задает диапазон корректировки относительно параметра [Point]
Point Задает положение вершины

Low Key Saturation

Корректировка насыщенности цветов в темных областях изображения

Activate On, Off Корректировка включена, когда задано значение [On]
Level От –50 до +50 Задает величину корректировки.
Пункт настройки Описание

Knee

Сжатие ярких областей изображения во избежание потери детализации в светах

Доступно, когда для параметра [Gamma/Color Space] задано значение [BT.709 Standard]

(1) Выход

(2) Вход

Slope

Point

Activate On, Off Корректировка с каждой настройкой включена, когда задано значение [On]
Slope От –35 до +50 Корректировка наклона над точкой перегиба (Knee)
Point От 50 до 109 Корректировка точки перегиба
Saturation От –10 до +10 Корректировка насыщенности цветов в ярких областях изображения
Пункт настройки Описание

Sharpness

Корректировка резкости

Level От –10 до +50 Увеличение или уменьшение уровня резкости контуров
Detail Frequency От –8 до +8

Задает центральную частоту для усиления контуров

При более высоких значениях частота увеличивается, и резкость изображений повышается

Coring Level От –30 до +50

Задает пороговое значение контрастности между контурами и окружающими областями изображения, которое задает усиление контуров

Более высокие значения предотвращают усиление мелких деталей, уменьшая шум

Limit От –50 до +50 Ограничивает величину усиления контуров

Noise Reduction

Уменьшение шумов на изображении

Automatic On, Off Автоматическая корректировка, если задано значение [On]
Spatial Filter Off, от 1 до 12

Уменьшение шумов за счет применения ко всему изображению эффекта, аналогичного «мягкому фокусу»

Хотя никаких артефактов не появляется, если задано значение, отличное от [Off], все изображение смягчается

Frame Correlation Off, от 1 до 3

Уменьшает шумы, сравнивая текущее и предыдущее изображения (поля), когда задано значение, отличное от Off (Откл.)

Хотя это не влияет на видимое разрешение, в результате на движущихся объектах могут появляться артефакты

Skin Detail

Настройки сглаживания кожи

Контролирует обнаружение телесных оттенков и шумоподавление

Обнаруженные области телесных оттенков отображаются с шаблоном «Зебра»

Effect Level Off, Low, Middle, High Задает уровень фильтра сглаживания кожи, [High] соответствует максимальному уровню
Hue От –16 до +16 Задает тон обнаруживаемых телесных оттенков
Chroma От 0 до 31 Задает насыщенность обнаруживаемых телесных оттенков
Area Задает диапазон цветов обнаруживаемых телесных оттенков
Y Level Задает яркость обнаруживаемых телесных оттенков

Color Matrix Tuning

Точная настройка цветовых тонов изображения

Gain От –50 до +50 Настройка интенсивности цветов
Phase От –18 до +18 Настройка тона
R-G От –50 до +50 Настройка оттенка между голубым и зеленым и между красным и пурпурным
R-B Настройка оттенка между голубым и синим и между красным и желтым
G-R Настройка оттенка между пурпурным и красным и между зеленым и голубым
G-B Настройка оттенка между пурпурным и синим и между зеленым и желтым
B-R Настройка оттенка между желтым и красным и между синим и голубым
B-G Настройка оттенка между желтым и зеленым и между синим и пурпурным
Пункт настройки Описание

Color Correction

Настройки для коррекции областей изображения с определенными цветовыми характеристиками

Области для коррекции определяются соответственно

Когда настройки заданы, необнаруживаемые области отображаются в нейтральных цветах (кроме случая настройки параметров [Area A Revision Level], [Area B Revision Level], [Area A Revision Phase] и [Area B Revision Phase])

Select Area Off, Area A, Area B, Area A&B

Задает области (A или B) для коррекции цветов

Область A корректируется, если задано значение [Area A]

Область B корректируется, если задано значение [Area B]

Если задано значение [Area A&B], корректируются обе области

Area A Setting Phase От 0 до 31 Задает фазу цвета области A
Area B Setting Phase Задает фазу цвета области B
Area A Setting Chroma Задает насыщенность области A
Area B Setting Chroma Задает насыщенность области B
Area A Setting Area Задает диапазон цветов области A
Area B Setting Area Задает диапазон цветов области B
Area A Setting Y Level Задает яркость области A
Area B Setting Y Level Задает яркость области B
Area A Revision Level От –50 до +50 Задает величину коррекции, применяемую к насыщенности в области A
Area B Revision Level Задает величину коррекции, применяемую к насыщенности в области B
Area A Revision Phase От –18 до +18 Задает величину коррекции, применяемую к фазе цвета области A
Area B Revision Phase Задает величину коррекции, применяемую к фазе цвета области B

Other Functions

[Over 100%] определяет, как камера обрабатывает сигналы амплитудой более 100%

Доступно, когда для параметра [Gamma/Color Space] задано значение [BT.709 Standard]

Over 100% Through Выходной сигнал не изменяется
Press Сигналы амплитудой до 108% сжимаются, чтобы они находились на уровне 100%
Clip Части сигнала выше 100% отбрасываются

Проверка настроек пользовательских изображений

Настройки файла пользовательского изображения можно проверить из меню [Пользов. изобр.].

  1. Выберите файл пользовательского изображения ().

  2. На экране [Пользов. изобр.] выберите [Статус].

  3. Проверьте настройки.

Сохранение и загрузка файлов пользовательского изображения

Отредактированные файлы пользовательского изображения можно сохранить на карту и использовать в других камерах той же модели.

  1. Выберите файл пользовательского изображения для сохранения ().

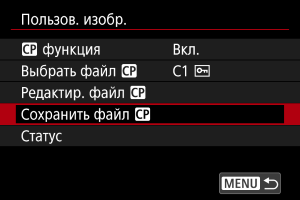

  2. На экране [Пользов. изобр.] выберите [Сохранить файл Пользовательское изображение (Custom Picture)].

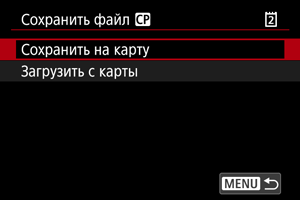

  3. Выберите значение.

    • Сохранить на карту

      Сохранение отредактированного файла пользовательского изображения. Выберите место назначения, затем выберите [OK].

      Можно сохранить до 20 файлов. При сохранении отображается сообщение [Новый файл], кроме случая, когда уже сохранено 20 файлов. Если уже сохранено 20 файлов, файлы перезаписываются новыми сохраняемыми файлами.

    • Загрузить с карты

      Загрузка файла пользовательского изображения с карты. Выберите файл для загрузки, затем выберите [OK].

Использование файлов вида

Можно регистрировать файлы 3D LUT с сеткой из 17 или 33 точек в формате .cube из приложения Blackmagic Design DaVinci Resolve в качестве файлов вида в файлах пользовательского изображения для настройки цветового тона записываемого видео.

Регистрация файлов вида

До начала операции необходимо скопировать регистрируемый файл вида на карту.

  1. Установите карту в камеру.

  2. Выберите файл пользовательского изображения ().

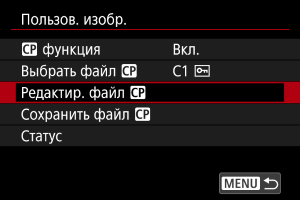

  3. Выберите [Редактир. файл Пользовательское изображение (Custom Picture)].

    • Чтобы отредактировать защищенный ([Защита]) файл пользовательского изображения, выберите [Снять защиту] рядом с [Защита], чтобы включить редактирование.
    • Если вы будете одновременно редактировать файл пользовательского изображения и регистрировать файл вида, выполняйте регистрацию файла вида в самом конце.

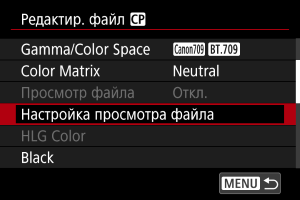

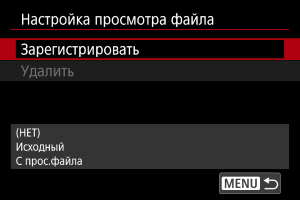

  4. Выберите [Настройка просмотра файла].

  5. Выберите [Зарегистрировать].

    • Отображается список файлов вида на карте памяти.
  6. Выберите файл вида.

  7. После применения файла вида выберите гамма-кривую/цветовое пространство.

  8. Выберите [OK].

Предупреждения

  • Следующие файлы вида несовместимы.

    • Диапазон входных значений за пределами диапазона 0–1 в заголовке («LUT_3D_INPUT_RANGE»)
    • 2 МБ или более или с именем длиной более 65 символов (включая расширение файла)
    • С именами файлов, содержащими неподдерживаемые символы

      Поддерживаемые символы: 0–9, a–z, A–Z, подчеркивание (_), дефис (-), точка (.), или однобайтовый пробел

    • Раздел данных содержит значения за пределами диапазона 0–1
  • Цветовые тона не будут преобразоваться правильно, если для входа и выхода не используются правильные гамма-кривая/цветовое пространство.
  • Зарегистрированный файл вида не может использоваться, если изменить настройки [Gamma/Color Space], [HLG Color] или [Over 100%] после регистрации.
  • Сигналы более 100% или ниже 0% не должны использоваться, если для параметра [Gamma/Color Space] задано значение [BT.709 Standard]. Перед регистрацией файлов вида для любых сигналов амплитудой более 100%, которые будут использоваться, выберите значение [Press] в параметре [Over 100%].

  • Зарегистрированные файлы вида применяются к эскизам видеозаписей RAW, но не применяются во время просмотра.

Использование файлов вида для цветокоррекции

Зарегистрированные файлы вида могут использоваться для цветокоррекции.

  1. На экране [Редактир. файл Пользовательское изображение (Custom Picture)] выберите [Просмотр файла].

  2. Выберите [Вкл.].

    • Чтобы отключить цветокоррекцию на основе файлов вида, выберите [Откл.].

Удаление файлов вида

  1. Выберите файл пользовательского изображения ().

  2. Выберите [Редактир. файл Пользовательское изображение (Custom Picture)].

  3. Выберите [Настройка просмотра файла].

  4. Выберите [Удалить].

  5. Выберите [OK].

Качество изображения Canon Log

  • При использовании Canon Log на небе, белых стенах и аналогичных объектах могут быть заметны шумы или неравномерные цветовые переходы, экспозиция или цвета в зависимости от объекта или условий съемки. В темных областях изображения могут быть заметны полосы или шумы.
  • Шум может стать заметнее, если увеличить контрастность или отредактировать изображения аналогичным образом.
  • Заранее запишите несколько тестовых видеофильмов и проверьте результаты.
  • Качество изображения может улучшиться, если изменить чувствительность ISO или при последующей обработке выполнить цветокоррекцию.

Предупреждения

  • С функцией Canon Log автофокусировка на объекты с низкой освещенностью или малой контрастностью может быть затруднена.

    Сложности при автофокусировке можно уменьшить, снимая с диафрагмой, близкой к максимальной, или используя светосильный объектив.

  • По краям изображения может появиться шум, если при использовании Canon Log для параметра [Корр. перифер. освещ.] в меню [Съемка: Коррекция аберр. объектива] задано значение [Вкл.].
  • Гистограммы, на которых для [Съемка: ФотографииВидеосъемкаПросмотрПомощь при просм. HDR/C.Log] включена, не основываются на преобразовании для отображения помощи при просмотре. Области изображения, отображаемые на гистограмме серым цветом, приблизительно показывают неиспользуемые значения сигнала.
