Названия компонентов

  1. (1) Индикатор автоспуска/подсветка для автофокусировки
  2. (2) Кнопка спуска затвора
  3. (3) Многофункциональная кнопка 2 (M-Fn 2)
  4. (4) Кнопка предварительного просмотра глубины резкости
  5. (5) Ручка-держатель
  6. (6) Переключатель блокировки крышки отсека карты памяти
  7. (7) Многофункциональная кнопка на ручке для съемки в вертикальной ориентации
  8. (8) Выключатель органов управления на ручке для вертикальной съемки
  9. (9) Главный диск управления на ручке для съемки в вертикальной ориентации
  10. (10) Кнопка спуска затвора на ручке для съемки в вертикальной ориентации
  11. (11) Крышка многофункциональной площадки
  12. (12) Индексная метка крепления объектива RF
  1. (13) Крепление объектива
  2. (14) Штифт фиксации объектива
  3. (15) Кнопка разблокировки объектива
  4. (16) Шторка затвора/датчик изображения
  5. (17) Разъем дистанционного управления
  6. (18) Контакты
  7. (19) Кнопка просмотра глубины резкости для съемки в вертикальной ориентации
  8. (20) Многофункциональная кнопка на ручке 2 (M-Fn 2) для съемки в вертикальной ориентации
  9. (21) Штативное гнездо
  10. (22) Серийный номер (номер корпуса)
  11. (23) Установочное отверстие для аксессуаров
  12. (24) Крепление ручного ремешка
  13. (25) Крышка корпуса камеры
  1. (1) Наглазник
  2. (2) Многофункциональная площадка
  3. (3) Контакты синхронизации вспышки
  4. (4) Отметка фокальной плоскости
  5. (5) Кнопка выбора режима работы затвора/режима работы AF
  6. (6) Микрофон
  7. (7) Индикатор съемки
  8. (8) Кнопка компенсации экспозиции вспышки/выбора режима замера экспозиции
  9. (9) Крепление ремня
  10. (10) Входной разъем для внешнего микрофона
  11. (11) Цифровой разъем
  12. (12) Выходной разъем HDMI OUT
  13. (13) Разъем наушников
  14. (14) Разъем Ethernet RJ-45
  15. (15) Разъем синхронизации
  16. (16) Крышка разъемов
  17. (17) Ручка фиксатора аккумулятора
  18. (18) Аккумулятор
  19. (19) Крышка отсека аккумулятора
  1. (20) ЖК-дисплей
  2. (21) Баланс белого Кнопка баланса белого
  3. (22) Кнопка задания компенсации экспозиции/величины диафрагмы
  4. (23) Кнопка режима
  5. (24) Кнопка выбора точки AF
  6. (25) Кнопка фиксации AE
  7. (26) Диск быстрого управления 2
  8. (27) Кнопка включения AF/интеллектуальный контроллер
  9. (28) Кнопка быстрого управления
  10. (29) Кнопка SET
  11. (30) Переключатель питания/блокировки управления
  12. (31) Кнопка включения AF/интеллектуальный контроллер для съемки в вертикальной ориентации
  13. (32) Динамик
  14. (33) Экран
  15. (34) Индикатор сети
  16. (35) Рычаг фиксатора наглазника
  17. (36) Кнопка меню
  18. (37) / Многофункциональная кнопка 3/кнопка воспроизведения голосовой заметки (удерживайте для записи)
  1. (1) Датчик видоискателя
  2. (2) Окуляр видоискателя
  3. (3) Камера управления глазом
  4. (4) Джойстик (можно также утопить его вниз)
  5. (5) Кнопка информации
  6. (6) Диск быстрого управления 1
  7. (7) Кнопка просмотра
  8. (8) Кнопка увеличения/уменьшения
  9. (9) Кнопка удаления
  10. (10) / Кнопка оценки/голосовой заметки
  11. (11) Кнопка информации на ручке для съемки в вертикальной ориентации
  12. (12) Диск диоптрийной регулировки
  13. (13) / Переключатель съемки фотографий/записи видео
  14. (14) Кнопка видеосъемки
  1. (15) / Многофункциональная кнопка/кнопка передачи изображений на сервер FTP
  2. (16) Главный диск управления
  3. (17) / Кнопка переключения информации на ЖК-дисплее/подсветки/обрезки
  4. (18) Крепление ремня
  5. (19) Отсек карты 1
  6. (20) Отсек карты 2
  7. (21) Кнопка извлечения карты 1
  8. (22) Кнопка извлечения карты 2
  9. (23) Крышка отсека карты памяти
  10. (24) Индикатор обращения к карте
  11. (25) Джойстик ручки для съемки в вертикальной ориентации (можно также утопить его вниз)
  12. (26) Кнопка фиксации AE для съемки в вертикальной ориентации
  13. (27) Диск быстрого управления 2 для съемки в вертикальной ориентации
  14. (28) Кнопка выбора точки AF для съемки в вертикальной ориентации

Отображение информации на ЖК-дисплее

Отображаемая информация изменяется в зависимости от состояния камеры. Сведения о значках см. в разделе Отображение информации.

Отображение информации в видоискателе

Отображаемая информация изменяется в зависимости от состояния камеры.

Аккумулятор LP-E19

  1. (1) Рычаг фиксатора аккумулятора
  2. (2) Контакты
  1. (3) Защитная крышка
  2. (4) Ручка фиксатора аккумулятора

Зарядное устройство LC-E19

Зарядное устройство для аккумулятора LP-E19 ().

  1. (1) Контакты
  2. (2) Отсеки аккумуляторов
  3. (3) Гнездо кабеля питания
  4. (4) Кнопка проверки эффективной емкости/калибровки
  1. (5) Индикатор зарядки/индикатор проверки эффективной емкости/индикатор времени разрядки
  2. (6) Индикатор калибровки (разряда)
  3. (7) Защитная крышка (две в комплекте)
  4. (8) Кабель питания

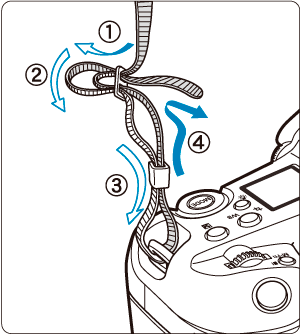

Закрепление ремня

Пропустите конец ремня через крепление ремня снизу, затем пропустите его через пряжку, как показано на рисунке. Натяните ремень, чтобы убедиться, что он не провисает и не выскочит из пряжки.

Использование устройства защиты кабеля

При подключении кабелей (интерфейсного кабеля или кабеля HDMI) используйте прилагаемое устройство защиты кабеля. Устройство защиты кабеля помогает исключить случайное отсоединение и повреждение разъема.

  • При подключении камеры к компьютеру используйте кабель Canon (входящий в комплект поставки или продаваемый отдельно).
  • При подключении камеры к телевизору или другому устройству отображения используйте кабель HDMI из числа имеющихся в продаже.

Подготовка

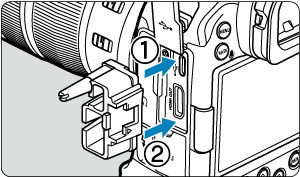

  1. Подготовьте устройство защиты кабеля.

    • Устройство защиты кабеля состоит из защиты (1) и зажима (2).

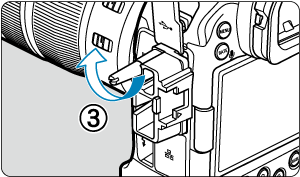

  2. Установите защиту на камеру.

Вставка/подсоединение кабеля

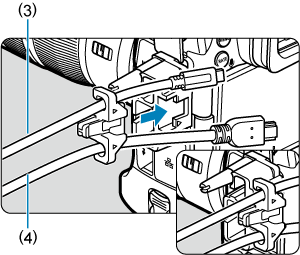

Вставьте кабель в зажим, присоедините зажим к устройству защиты, затем подсоедините кабель к камере.

При использовании интерфейсного кабеля Canon и кабеля HDMI

  1. Пропустите каждый кабель через зажим.

    • (3) Интерфейсный кабель Canon
    • (4) Кабель HDMI
  2. Установите зажим на устройство защиты.

  3. Подсоедините каждый кабель к камере.

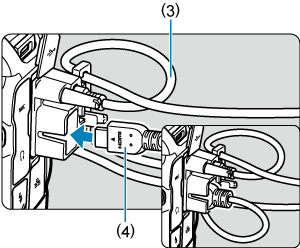

При использовании только интерфейсного кабеля Canon или кабеля HDMI

Пропустите кабель через зажим (2), как показано на рисунке, затем установите зажим на устройство защиты.

Предупреждения

  • При использовании камеры с интерфейсным кабелем или кабелем HDMI, подключенным без устройства защиты кабеля, возможно повреждение разъема камеры. Убедитесь, что каждый из кабелей надежно подключен к разъему камеры.
