Использование вентилятора охлаждения

Вентилятор охлаждения CF-R20EP (продается отдельно) представляет собой аксессуар с вентилятором для охлаждения камеры и разъемом ЛВС для добавления функции проводной ЛВС.

  • (1) Вентиляционное отверстие для подачи воздуха
  • (2) Впускное вентиляционное отверстие

Установка на камеру

  1. Снимите крышки.

    • Снимите крышки контактов (1) и (2) на вентиляторе охлаждения.

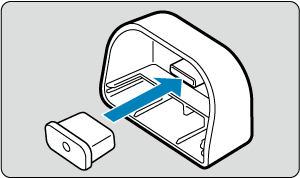

    • Установите крышку контактов вентилятора охлаждения (1) на (2) для хранения.
    • Снимите крышку для защиты от пыли (3) с вентиляционного отверстия для подачи воздуха и уберите ее на хранение.

  2. Снимите крышку отсека аккумулятора.

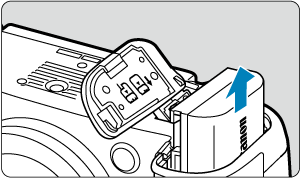

    • Выключите камеру перед извлечением аккумулятора.

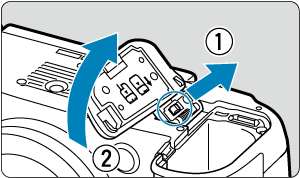

    • Снимите крышку отсека аккумулятора с камеры.

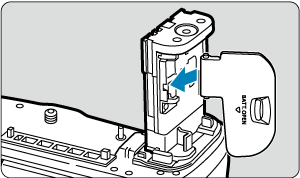

    • Установите снятую крышку на вентилятор охлаждения.

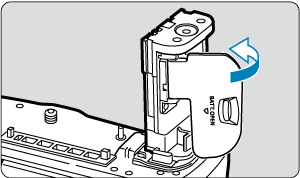

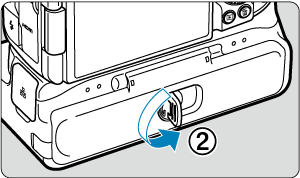

    • Чтобы снять крышку, разблокируйте ее, сдвинув рычаг, и следуйте процедуре установки в обратном порядке.

  3. Закрепите вентилятор охлаждения.

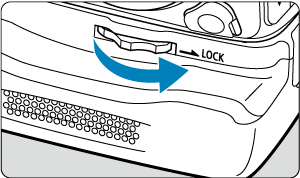

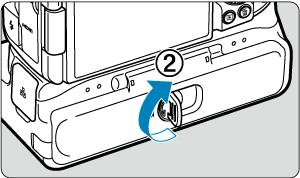

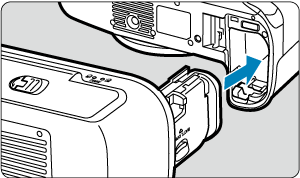

    • Вставьте контакты в камеру и поверните диск фиксатора, чтобы зафиксировать блок.

Предупреждение

  • Не дотрагивайтесь до контактов на камере или вентиляторе охлаждения.
  • При обратной установке на камеру крышки отсека аккумулятора она должна быть открыта не менее чем на 90°.

Загрузка аккумуляторов

Загрузите один или два аккумулятора LP-E6P.

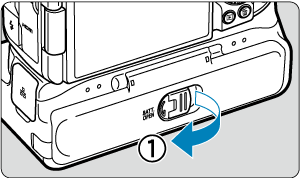

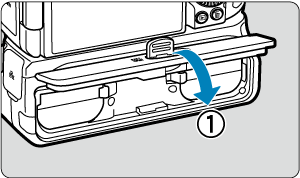

  1. Откройте крышку отсека аккумуляторов.

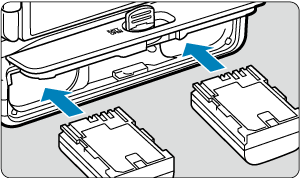

  2. Загрузите аккумуляторы.

    • Вставьте аккумуляторы, как показано на рисунке.
    • Нажмите внутрь, пока аккумуляторы не зафиксируются на месте со щелчком.
    • Если используется только один аккумулятор, его можно установить в любое положение.
    • Чтобы снять аккумуляторы, нажмите рычаг фиксатора в направлении стрелки.

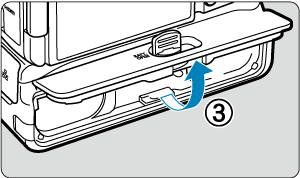

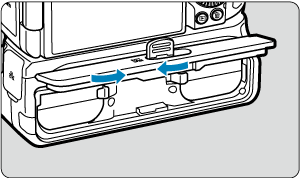

  3. Закройте крышку отсека аккумуляторов.

Предупреждение

  • При установке аккумуляторов убедитесь, что электрические контакты чистые. Удалите все загрязнения с контактов с помощью мягкой ткани.
  • Загружайте аккумуляторы после установки вентилятора охлаждения на камеру. Если вентилятор охлаждения установлен на камеру с уже загруженными аккумуляторами, результаты проверки аккумуляторов могут отображаться неправильно.
  • Перед снятием вентилятора охлаждения выключите камеру и извлеките аккумуляторы.
  • После снятия вентилятора охлаждения установите крышку контактов на контакты вентилятора охлаждения и крышку от пыли на вентиляционное отверстие подачи воздуха. Если в ближайшее время не планируется использовать вентилятор охлаждения, извлеките аккумуляторы.
  • Во время хранения не допускайте попадания на изделие пыли, воды или соли.
  • Если при установленном вентиляторе охлаждения отображается сообщение об ошибке связи с аккумулятором, следуйте инструкциям из этого сообщения. Если пропало питание камеры, заново установите аккумуляторы и перезапустите камеру.

Питание камеры от бытовой электросети

  1. Установите переходник постоянного тока.

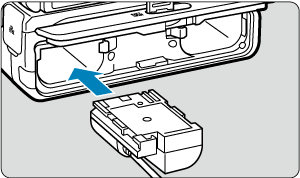

    • Установите переходник постоянного тока DR-E6P (продаются отдельно) таким же образом, как и загружаются аккумуляторы.
    • Можно установить только один переходник постоянного тока в показанном на рисунке положении.

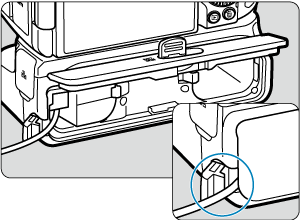

    • Пропустите кабель переходника постоянного тока через отверстие для кабеля.

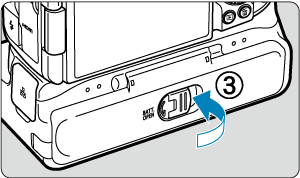

    • Закройте крышку отсека аккумуляторов.

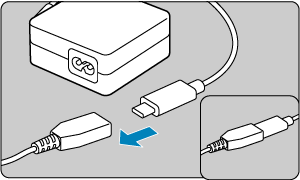

  2. Подсоедините переходник постоянного тока к USB-адаптеру питания.

    • Надежно подключите розетку адаптера постоянного тока к штекеру USB-адаптера питания PD-E2 (продается отдельно).

    Примечание

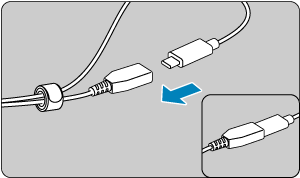

    • Чтобы исключить отсоединение, кабельным хомутом закрепите кабели переходника постоянного тока и USB-адаптера питания, как показано на рисунке.

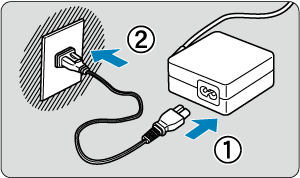

  3. Подсоедините кабель питания.

    • Подключите кабель питания к USB-адаптеру питания, затем подключите другой конец кабеля к электрической розетке.

Предупреждение

  • При включенной камере запрещается подсоединять или отсоединять кабель питания или штекер, а также извлекать аккумуляторы.

Настройка вентилятора охлаждения

Настройка вентилятора охлаждения

  • Когда используется вентилятор охлаждения, горит индикатор FAN.

Предупреждение

  • Рекомендуется предварительно сделать пробные снимки.
  • Когда вентилятор охлаждения включен, из выходного вентиляционного отверстия камеры выходит нагретый воздух.
  • Во время работы вентилятора охлаждения не перекрывайте впускное вентиляционное отверстие вентилятора охлаждения или выпускное вентиляционное отверстие камеры рукой или другими предметами.
  • В некоторых условиях съемки шум от вентилятора может записываться в видеозаписях. В таком случае такие звуки можно попробовать уменьшить, используя внешний микрофон и расположив его подальше от вентилятора охлаждения.
  • В зависимости от настроек вентилятора охлаждения, звук его работы на разных скоростях может записываться, когда съемка начинается после режима ожидания.
  • Вентилятор охлаждения может не работать в холодную погоду.
  • Перед записью обязательно проверяйте, что индикатор FAN горит.

Настройка подключения к сети

Использование USB-адаптера питания для зарядки или питания

С помощью USB-адаптера питания PD-E2 (продается отдельно) можно заряжать аккумулятор LP-E6P, не извлекая его из вентилятора охлаждения. Можно также подавать питание на камеру.

Зарядка

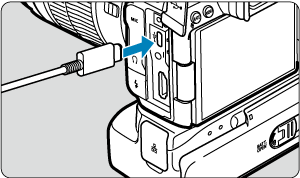

  1. Подсоедините USB-адаптер питания.

    • Когда переключатель питания камеры установлен в положении Откл. питания, полностью вставьте штекер USB-адаптера питания в разъем Цифровой камеры.

  2. Зарядите аккумулятор.

    • Подключите кабель питания к USB-адаптеру питания, затем подключите другой конец кабеля к электрической розетке.

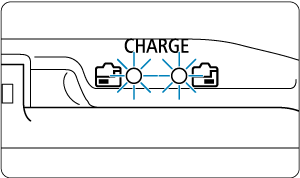

    • Начинается зарядка, и загорается индикатор заряда на вентиляторе охлаждения.
    • На ЖК-дисплее камеры отображается значок [Выполняется зарядка].
    • После завершения зарядки индикатор заряда аккумулятора выключается.

Подача питания

Чтобы подать питание на камеру, не заряжая аккумуляторы, установите переключатель питания камеры в положение Включение питания. Однако после автоматического отключения питания аккумуляторы заряжаются.

При подаче питания индикатор уровня заряда аккумулятора становится серым.

Для переключения с подачи питания на зарядку установите переключатель питания камеры в положение Откл. питания.

Предупреждения

  • Подача питания на камеру без аккумулятора в вентиляторе охлаждения невозможна.
  • Зарядка невозможна, если загружен аккумулятор LP-E6P и подсоединен переходник постоянного тока DR-E6P.
  • Когда аккумулятор разряжен, адаптер заряжает его. В этом случае питание на камеру не подается.
  • Для защиты аккумуляторов и поддержания их оптимального состояния длительность непрерывной зарядки не должна превышать 24 ч.
  • Заряженные аккумуляторы постепенно разряжаются, даже если они не используются.
  • Если индикатор заряда аккумулятора не загорается или возникает проблема во время зарядки (на что указывает мигающий индикатор заряда аккумулятора), отсоедините кабель питания, заново установите аккумулятор и подождите несколько минут, прежде чем снова подключать кабель питания. Если проблема сохранилась, обращайтесь в ближайший сервисный центр Canon.
  • Требуемое время зарядки и степень зарядки зависят от температуры окружающей среды и оставшейся емкости.
  • Для безопасности зарядка при низких температурах занимает больше времени.
  • Оставшийся уровень заряда аккумулятора может уменьшиться, когда на камеру подается питание. Во избежание разрядки аккумулятора используйте полностью заряженный аккумулятор.
  • Перед отсоединением USB-адаптеров питания установите переключатель питания камеры в положение Откл. питания.
  • Некоторые имеющиеся в продаже адаптеры питания одобрены для зарядки и питания этой камеры. Подробнее см. на веб-сайте Canon ().
  • Можно также заряжать аккумулятор LP-E6NH/LP-E6N ().

Примечание

  • Можно также заряжать один аккумулятор LP-E6P за раз.
