Названия компонентов

  1. (1) MODE Кнопка режима
  2. (2) Кнопка видеосъемки
  3. (3) Крепление ремня
  4. (4) Главный диск управления
  5. (5) Кнопка спуска затвора
  6. (6) / Многофункциональная кнопка/кнопка передачи изображений на сервер FTP
  7. (7) Индикатор автоспуска/Подсветка для автофокусировки
  8. (8) Ручка-держатель (отсек аккумулятора)
  9. (9) Отверстие для кабеля переходника постоянного тока
  10. (10) Кнопка предварительного просмотра глубины резкости
  11. (11) Контакты
  12. (12) Крепление объектива
  1. (13) Крышка многофункциональной площадки
  2. (14) Контакты синхронизации вспышки
  3. (15) Многофункциональная площадка
  4. (16) Индексная метка крепления объектива RF
  5. (17) Метка фокальной плоскости
  6. (18) Крепление ремня
  7. (19) Индикатор съемки
  8. (20) Шторка затвора/датчик изображения
  9. (21) Кнопка разблокировки объектива
  10. (22) Штифт фиксации объектива
  11. (23) Разъем дистанционного управления
  12. (24) Крышка корпуса камеры
  1. (1) ЖК-дисплей
  2. (2) Наглазник
  3. (3) Динамик
  4. (4) Микрофон
  5. (5) / Переключатель съемки фотографий/записи видео
  6. (6) Крышка разъемов
  7. (7) Входной разъем для внешнего микрофона
  8. (8) Цифровой разъем
  9. (9) Выпускное вентиляционное отверстие
  10. (10) Разъем наушников
  11. (11) Выходной разъем HDMI OUT
  12. (12) Разъем синхронизации
  13. (13) / Кнопка переключения информации на ЖК-дисплее/подсветки
  1. (14) Переключатель питания/блокировки управления
  2. (15) Диск быстрого управления 2
  3. (16) Кнопка фиксации AE
  4. (17) Кнопка выбора точки AF
  5. (18) Кнопка включения AF
  6. (19) Джойстик (можно также утопить его вниз)
  7. (20) Диск быстрого управления 1
  8. (21) Кнопка SET
  9. (22) Кнопка удаления
  10. (23) Кнопка просмотра
  11. (24) Кнопка меню
  12. (25) / Кнопка оценки/голосовой заметки
  1. (1) Окуляр видоискателя
  2. (2) Экран
  3. (3) Установочное отверстие для аксессуаров
  4. (4) Впускное вентиляционное отверстие
  5. (5) Штативное гнездо
  6. (6) Серийный номер (номер корпуса)
  7. (7) Установочное отверстие для аксессуаров
  8. (8) Индикатор обращения к карте
  9. (9) Ручка диоптрийной регулировки
  1. (10) Кнопка увеличения/уменьшения
  2. (11) Кнопка информации
  3. (12) Кнопка быстрого управления
  4. (13) Крышка отсека карты памяти
  5. (14) Фиксатор крышки отсека аккумулятора
  6. (15) Крышка отсека аккумулятора
  7. (16) Отсек карты 1
  8. (17) Отсек карты 2
  9. (18) Кнопка извлечения карты

Отображение информации на ЖК-дисплее

Отображаемая информация изменяется в зависимости от состояния камеры. Сведения о значках см. в разделе Отображение информации.

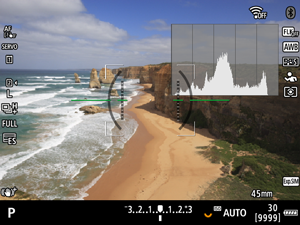

Отображение информации в видоискателе

Отображаемая информация изменяется в зависимости от состояния камеры.

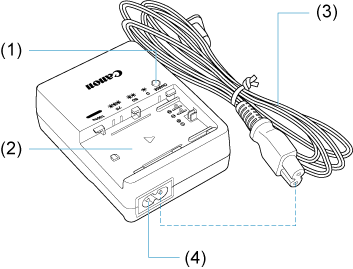

Зарядное устройство LC-E6

Зарядное устройство для аккумулятора LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

  1. (1) Отсеки аккумулятора
  2. (2) Индикатор заряда аккумулятора
  1. (3) Вилка кабеля питания

Зарядное устройство LC-E6E

Зарядное устройство для аккумулятора LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

  1. (1) Индикатор заряда аккумулятора
  2. (2) Отсек аккумулятора
  1. (3) Кабель питания
  2. (4) Гнездо кабеля питания

Закрепление ремня

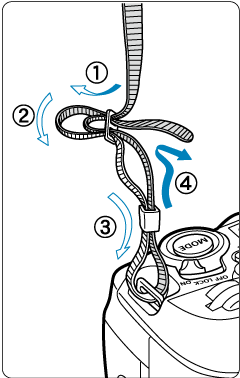

Пропустите конец ремня через крепление ремня снизу, затем пропустите его через пряжку, как показано на рисунке. Натяните ремень, чтобы убедиться, что он не провисает и не выскочит из пряжки.

Использование устройства защиты кабеля

При подключении кабелей (интерфейсного кабеля или кабеля HDMI) используйте прилагаемое устройство защиты кабеля. Устройство защиты кабеля помогает исключить случайное отсоединение и повреждение разъема.

  • При подключении камеры к компьютеру используйте кабель Canon (входящий в комплект поставки или продаваемый отдельно).
  • При подключении камеры к телевизору или другому устройству отображения используйте кабель HDMI из числа имеющихся в продаже.

Подготовка

  1. Подготовьте устройство защиты кабеля.

    • Устройство защиты кабеля состоит из защиты (1) и зажима (2).

  2. Установите защиту на камеру.

Вставка/подсоединение кабеля

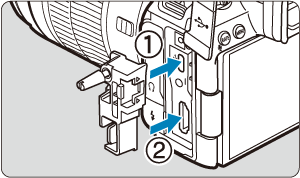

Вставьте кабель в зажим, присоедините зажим к устройству защиты, затем подсоедините кабель к камере.

При использовании интерфейсного кабеля Canon и кабеля HDMI

  1. Пропустите каждый кабель через зажим.

    • (3) Интерфейсный кабель Canon
    • (4) Кабель HDMI

  2. Установите зажим на устройство защиты.

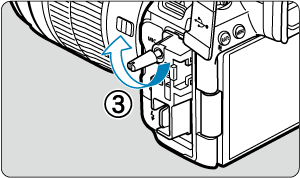

  3. Подсоедините каждый кабель к камере.

При использовании только интерфейсного кабеля Canon или кабеля HDMI

Пропустите кабель через зажим (2), как показано на рисунке, затем установите зажим на устройство защиты.

Предупреждение

  • При использовании камеры с интерфейсным кабелем или кабелем HDMI, подключенным без устройства защиты кабеля, возможно повреждение разъема камеры. Убедитесь, что каждый из кабелей надежно подключен к разъему камеры.
