Названия компонентов

  1. (1) Кнопка питания
  2. (2) Диск установки режима
  3. (3) Кнопка видеосъемки
  4. (4) Рычаг зумирования

    Во время съемки: W Широкоугольный/T Телефото

    Во время просмотра: Индекс Индекс/Увеличить Увеличение

  5. (5) Кнопка спуска затвора
  6. (6) Индикатор съемки
  7. (7) Лампа помощи AF/уменьшения эффекта «красных глаз»/автоспуска/дистанционного управления
  8. (8) Ручка-держатель
  9. (9) Объектив
  10. (10) Микрофон (стерео)
  1. (11) Многофункциональная площадка
  2. (12) Метка фокальной плоскости Метка фокальной плоскости
  3. (13) Крепление ремня
  4. (14) Выпускное вентиляционное отверстие
  5. (15) Впускное вентиляционное отверстие
  6. (16) Динамик
  7. (17)Кольцо Кольцо управления
  8. (18) Экран
  9. (19) Крышка гнезда карты памяти/отсека аккумулятора
  10. (20) Фиксатор крышки гнезда карты памяти/отсека аккумулятора
  11. (21) Штативное гнездо
  12. (22) Крышка многофункциональной площадки
  1. (1) Выпускное вентиляционное отверстие
  2. (2) Переключатель съемки фотографий/записи видео
  3. (3) Крепление ремня
  4. (4) Крышка разъемов
  5. (5) Серийный номер (номер корпуса)
  6. (6) Фиксация AE Кнопка фиксации AE
  7. (7) Кнопка «Вверх»/Компенсация экспозиции/Удалить Кнопка «вверх»/компенсации экспозиции/удаления
  8. (8) Кнопка «Влево»/AFMF Кнопка «влево»/автофокусировка/ручная фокусировка
  9. (9) Диск/Кнопки перемещения Диск управления/кнопки перемещения
  10. (10) Индикатор обращения к карте
  1. (11) Просмотр Кнопка просмотра
  2. (12) Многофункциональная Многофункциональная кнопка
  3. (13) Быстрое управление/Установить Кнопка быстрого управления/установки настроек
  4. (14) Кнопка «Вправо»/Автоспуск/Низкоскоростная серийная съемка Кнопка «вправо»/автоспуск/выбор режима съемки
  5. (15) Кнопка «Вниз»/INFO Кнопка «вниз»/«сведения»
  6. (16) MENU Кнопка меню
  7. (17) MIC Входной разъем для внешнего микрофона
  8. (18) HDMI Выходной микро-разъем HDMI
  9. (19) Разъем наушников Разъем наушников
  10. (20) Цифровой разъем Цифровой разъем

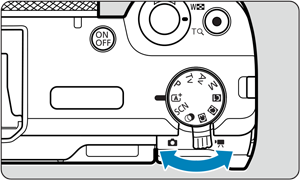

Переключатель съемки фотографий/записи видео

Для съемки фотографий установите переключатель съемки фотографий/записи видео в положение <Фотографии>, а для записи видео установите его в положение <Видеозаписи>.

Предупреждения

  • После изменения положения переключателя съемки фотографий/записи видео перед съемкой еще раз проверьте настройки камеры.

Примечание

  • Видеофильмы можно снимать, нажав кнопку видеосъемки во время фотосъемки.

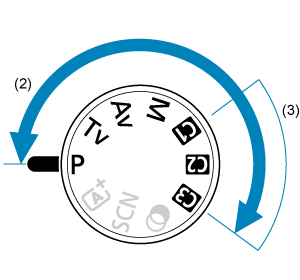

Диск установки режима

Диск установки режима разделен на режимы базовой зоны и режимы творческой зоны.

(1) Базовая зона

Камера устанавливает настройки, соответствующие снимаемому объекту или сцене ().

(2) Творческая зона

Можно устанавливать выдержку затвора или значение диафрагмы, а также изменять настройки камеры для съемки ().

(3) Пользовательские режимы съемки

P, Tv, Av, M, функцию AF, функции меню и другие функции можно назначить кнопке Пользовательский режим съемки 1, Пользовательский режим съемки 2 или Пользовательский режим съемки 3 ().

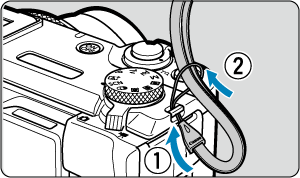

Закрепление ремня

  1. Закрепите прилагаемый ремень для запястья, используя крепление ремня.

    • Ремень для запястья также можно закрепить с левой стороны.

Установка ветрозащитного экрана

  1. Выключите камеру.

  2. Снимите крышку многофункциональной площадки с многофункциональной площадки камеры.

  3. Установите ветрозащитный экран на многофункциональную площадку камеры.

Предупреждения

  • При установке ветрозащитного экрана следите, чтобы мех не попал в крепление.

Примечание

  • Если мех ветрозащитного экрана отсоединился, установите его, как указано ниже.

    • Разверните ветрозащитный экран, чтобы белая нитка (1) была сверху.

    Вставьте насадку в мех в ориентации, показанной в (2).

    Закройте выступы (3) мехом, чтобы они оказались внутри.

    Оставьте выступ (4) снаружи меха.
