Названия компонентов

  1. (1) Диск установки режима
  2. (2) Диск Диск управления
  3. (3) Кнопка спуска затвора
  4. (4) Кнопка видеосъемки
  5. (5) Метка крепления объектива RF
  6. (6) Датчик изображения
  7. (7) Ручка-держатель
  8. (8) Контакты
  9. (9) Крепление объектива
  10. (10) Встроенная вспышка
  11. (11) Микрофон (монофонический)
  12. (12) Динамик
  13. (13) Метка фокальной плоскости Метка фокальной плоскости
  1. (14) Крепление ремня
  2. (15) Лампа помощи AF/уменьшения эффекта «красных глаз»/автоспуска/дистанционного управления
  3. (16) Крышка разъемов
  4. (17) Кнопка разблокировки объектива
  5. (18) Штифт фиксации объектива
  6. (19) Входной разъем для внешнего микрофона Входной разъем для внешнего микрофона
  7. (20) Разъем дистанционного управления
  8. (21) Ползунок диоптрийной регулировки
  9. (22) Штативное гнездо
  10. (23) Крышка гнезда карты памяти/отсека аккумулятора
  11. (24) Фиксатор крышки гнезда карты памяти/отсека аккумулятора
  12. (25) Серийный номер (номер корпуса)
  13. (26) Крышка корпуса камеры
  1. (1) Горячий башмак
  2. (2) Наглазник
  3. (3) Окуляр видоискателя
  4. (4) Экран
  5. (5) / Переключатель питания
  6. (6) Датчик видоискателя
  7. (7) Крышка разъемов
  8. (8) Индикатор обращения к карте
  9. (9) INFO Кнопка информации
  10. (10) Быстрое управление/Установить Кнопка быстрого управления/установки настроек
  11. (11) / Кнопка «влево»/установки чувствительности ISO
  1. (12) Кнопка «Вниз»// Кнопка «вниз»/автоспуска/выбора режима съёмки
  2. (13) Просмотр Кнопка просмотра
  3. (14) Фиксация AE/ Кнопка фиксации автоэкспозиции/фиксации экспозиции при съемке со вспышкой/увеличения
  4. (15) / Кнопка выбора точки AF/индекса/уменьшения
  5. (16) //Удалить Кнопка «вверх»/компенсации экспозиции/удаления
  6. (17) / Кнопка "вправо"/вспышка
  7. (18) Кнопки перемещения
  8. (19) MENU Кнопка меню
  9. (20) Цифровой разъем Цифровой разъем
  10. (21) Выходной мини-разъем HDMI Выходной микро-разъем HDMI
  11. (22) Отверстие для кабеля постоянного тока

Диск установки режима

Функции на диске установки режима сгруппированы в базовую зону, творческую зону и режимы записи видео.

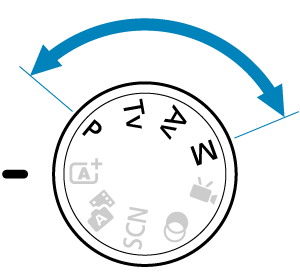

(1) Базовая зона

Достаточно нажать кнопку спуска затвора. Камера устанавливает настройки, соответствующие снимаемому объекту или сцене.

Интеллектуальный сценарный режим: Интеллект. сценар. режим ()

: Гибридн. Авто ()

Специальная сцена: Специальная сцена ()

Портрет Портрет Еда Еда
Пейзаж Пейзаж Ночной портрет
Спорт Спорт Съемка с рук ночью Съемка с рук ночью
Съемка с проводкой HDR контрового света HDR контрового света
Крупный план Крупный план Бесшумный спуск Бесшумный режим

Художественные фильтры: Художественные фильтры ()

Зернистый Ч/Б Зернистый Ч/Б Эффект миниатюры Эффект миниатюры
Мягкий фокус Мягкий фокус HDR худож.станд. HDR худож.станд.
Эффект рыбьего глаза Эффект рыбьего глаза HDR худож. ярко HDR худож. ярко
Эффект Акварель Эффект Акварель HDR худож.масло HDR худож.масло
Эффект игруш. камеры Эффект игруш. камеры HDR худож.рельеф HDR худож.рельеф

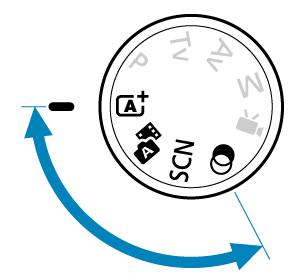

(2) Творческая зона

Эти режимы расширяют возможности управления камерой при съемке различных объектов.

P Программная AE
Tv AE с приоритетом выдержки
Av AE с приоритетом диафрагмы
M Ручная экспозиция

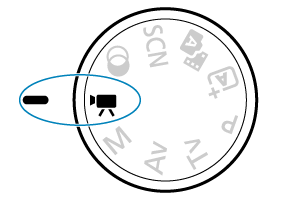

(3) Запись видео

Для записи различных видео ().

Зарядное устройство LC-E17

Зарядное устройство для аккумулятора LP-E17 ().

  1. (1) Вилка кабеля питания
  2. (2) Индикатор заряда аккумулятора
  3. (3) Индикатор окончания зарядки
  4. (4) Отсеки аккумулятора

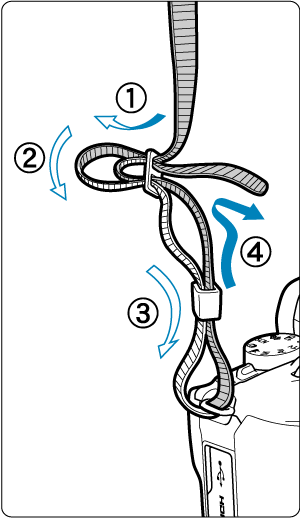

Закрепление ремня

Пропустите конец ремня через крепление ремня снизу, затем пропустите его через пряжку, как показано на рисунке. Натяните ремень, чтобы убедиться, что он не провисает и не выскочит из пряжки.
