Названия компонентов

Закрепление ремня

(1) Диск установки режима
(2) // Переключатель питания/блокировки управления
(3) Главный диск управления
(4) Многофункциональная кнопка
(5) Кнопка спуска затвора
(6) Кнопка видеосъемки
(7) Индикатор автоспуска/Подсветка для автофокусировки
(8) Ручка-держатель (отсек аккумулятора)
(9) Контакты
(10) Крепление объектива
(11) Крышка многофункциональной площадки

(12) Метка фокальной плоскости
(13) Контакты синхронизации вспышки
(14) Многофункциональная площадка
(15) Индексная метка крепления объектива RF
(16) / Переключатель съемки фотографий/видеосъемки
(17) Крепление ремня
(18) Микрофон
(19) Датчик изображения
(20) Кнопка разблокировки объектива
(21) Штифт фиксации объектива
(22) Крышка корпуса камеры

(1) Наглазник
(2) Окуляр видоискателя
(3) Ручка диоптрийной регулировки
(4) Крышка разъемов
(5) Диск быстрого управления
(6) Кнопка включения AF
(7) Кнопка информации
(8) Кнопки перемещения
(9) Кнопка быстрого управления/установки настроек
(10) Датчик видоискателя
(11) Кнопка влево

(12) Кнопка вниз
(13) Кнопка вверх
(14) Кнопка вправо
(15) Кнопка удаления
(16) Кнопка просмотра
(17) Разъем дистанционного управления
(18) Выходной микро-разъем HDMI
(19) Входной разъем для внешнего микрофона
(20) Цифровой разъем
(21) Разъем наушников

(1) Кнопка меню
(2) Экран
(3) Установочное отверстие для аксессуаров
(4) Штативное гнездо
(5) Серийный номер (номер корпуса)
(6) Динамик
(7) Кнопка фиксации AE

(8) / Кнопка выбора точки AF/индекса/увеличения и уменьшения
(9) Индикатор обращения к карте
(10) Крышка гнезда карты памяти/отсека аккумулятора
(11) Фиксатор крышки гнезда карты памяти/отсека аккумулятора
(12) Отсек карты памяти
(13) Отверстие для кабеля постоянного тока

Диск установки режима

Диск установки режима разделен на режимы базовой зоны и режимы творческой зоны.

(1) Базовая зона

Достаточно нажать кнопку спуска затвора. Камера устанавливает настройки, соответствующие снимаемому объекту или сцене.

: Интеллект. сценар. pежим ()

: Гибридн. Авто ()

: Специальная сцена ()

	Портрет		Крупный план
	Групповое фото		Еда
	Пейзаж		Ночной портрет
	Панорамный снимок		Съемка с рук ночью
	Спорт		HDR контрового света
	Дети		Бесшумный спуск
	Съемка с проводкой

: Художественные фильтры ()

	Зернистый Ч/Б		Эффект миниатюры
	Мягкий фокус		HDR худож.станд.
	Эффект рыбьего глаза		HDR худож. ярко
	Эффект Акварель		HDR худож.масло
	Эффект игруш. камеры		HDR худож.рельеф

(2) Творческая зона

Эти режимы расширяют возможности управления камерой при съемке различных объектов.

	Гибкий приоритет AE
	Программная AE
	AE с приоритетом выдержки
	AE с приоритетом диафрагмы
	Ручная экспозиция
	Длительные ручные выдержки

(3) Пользовательские режимы съемки

Режим съемки Fv, P, Tv, Av, M или B, функцию AF, функции меню и другие функции можно назначить кнопке или ().

Зарядное устройство LC-E17

Зарядное устройство для аккумулятора LP-E17 ().

(1) Вилка кабеля питания
(2) Индикатор заряда аккумулятора
(3) Индикатор окончания зарядки
(4) Отсеки аккумулятора

Зарядное устройство LC-E17E

Зарядное устройство для аккумулятора LP-E17 ().

(1) Гнездо кабеля питания
(2) Индикатор заряда аккумулятора
(3) Индикатор окончания зарядки

(4) Отсек аккумулятора
(5) Кабель питания

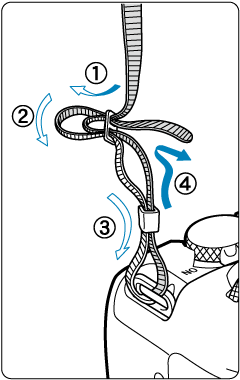

Закрепление ремня

Пропустите конец ремня через крепление ремня снизу, затем пропустите его через пряжку, как показано на рисунке. Натяните ремень, чтобы убедиться, что он не провисает и не выскочит из пряжки.
