Названия компонентов

Закрепление ремня

(1) Диск установки режима
(2) // Переключатель питания/блокировки управления
(3) Главный диск управления
(4) Многофункциональная кнопка
(5) Кнопка спуска затвора
(6) Кнопка видеосъемки
(7) Индикатор автоспуска/Подсветка для автофокусировки
(8) Ручка-держатель (отсек аккумулятора)
(9) Отверстие для кабеля постоянного тока
(10) Кнопка предварительного просмотра глубины резкости
(11) Контакты
(12) Крепление объектива

(13) Крышка многофункциональной площадки
(14) Контакты синхронизации вспышки
(15) Многофункциональная площадка
(16) Индексная метка крепления объектива RF
(17) / Переключатель съемки фотографий/видеосъемки
(18) Крепление ремня
(19) Метка фокальной плоскости
(20) Микрофон
(21) Датчик изображения
(22) Кнопка разблокировки объектива
(23) Штифт фиксации объектива
(24) Крышка корпуса камеры

(1) Наглазник
(2) Окуляр видоискателя
(3) Кнопка меню
(4) Крышка разъемов
(5) Кнопка включения AF
(6) Диск быстрого управления 2
(7) Джойстик (можно только утопить его вниз)
(8) Кнопка увеличения/уменьшения
(9) Кнопка быстрого управления
(10) Диск быстрого управления 1

(11) Кнопка SET
(12) Кнопка просмотра
(13) Кнопка информации
(14) Датчик видоискателя
(15) Кнопка оценки
(16) Входной разъем для внешнего микрофона
(17) Цифровой разъем
(18) Разъем наушников
(19) Выходной микро-разъем HDMI
(20) Разъем дистанционного управления

(1) Ручка диоптрийной регулировки
(2) Установочное отверстие для аксессуаров
(3) Экран
(4) Штативное гнездо
(5) Серийный номер (номер корпуса)
(6) Кнопка удаления
(7) Динамик
(8) Кнопка фиксации AE
(9) Кнопка выбора точки AF

(10) Крепление ремня
(11) Индикатор обращения к карте
(12) Крышка отсека карты памяти
(13) Отсек карты памяти 2
(14) Отсек карты памяти 1
(15) Фиксатор крышки отсека аккумулятора
(16) Крышка отсека аккумулятора
(17) Установочное отверстие для аксессуаров

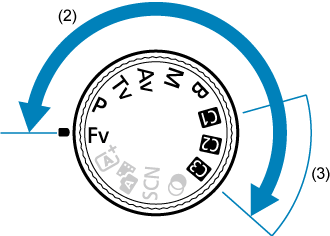

Диск установки режима

Диск установки режима разделен на режимы базовой зоны и режимы творческой зоны.

(1) Базовая зона

Достаточно нажать кнопку спуска затвора. Камера устанавливает настройки, соответствующие снимаемому объекту или сцене.

Интеллектуальный сценарный режим : Интеллект. сценар. pежим ()

Гибридный автоматический режим : Гибридн. Авто ()

: Специальная сцена ()

	Портрет		Крупный план
	Групповое фото		Еда
	Пейзаж		Ночной портрет
	Панорамный снимок		Съемка с рук ночью
	Спорт		HDR контрового света
	Дети		Бесшумный спуск
	Съемка с проводкой

: Художественные фильтры ()

	Зернистый Ч/Б		Эффект миниатюры
	Мягкий фокус		HDR худож.станд.
	Эффект рыбьего глаза		HDR худож. ярко
	Эффект Акварель		HDR худож.масло
	Эффект игруш. камеры		HDR худож.рельеф

(2) Творческая зона

Эти режимы расширяют возможности управления камерой при съемке различных объектов.

	Гибкий приоритет AE
	Программная AE
	AE с приоритетом выдержки
	AE с приоритетом диафрагмы
	Ручная экспозиция
	Длительные ручные выдержки

(3) Пользовательские режимы съемки

Fv, P, Tv, Av, M, B, функцию AF, функции меню и другие функции можно назначить кнопке , или ().

Зарядное устройство LC-E6

Зарядное устройство для аккумулятора LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

(1) Отсеки аккумулятора
(2) Индикатор заряда аккумулятора
(3) Вилка кабеля питания

Зарядное устройство LC-E6E

Зарядное устройство для аккумулятора LP-E6NH/LP-E6N/LP-E6 ().

(1)Индикатор заряда аккумулятора
(2)Отсек аккумулятора
(3)Кабель питания
(4)Гнездо кабеля питания

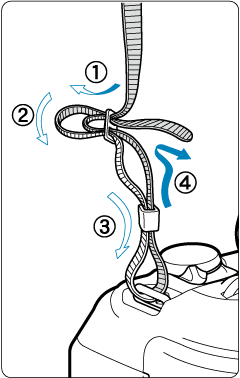

Закрепление ремня

Пропустите конец ремня через крепление ремня снизу, затем пропустите его через пряжку, как показано на рисунке. Натяните ремень, чтобы убедиться, что он не провисает и не выскочит из пряжки.
