Названия компонентов
- (1) Кнопка спуска затвора
- (2)
Диск - (3) Индексная метка крепления объектива EF-M
- (4) Датчик изображения
- (5) Рукоятка
- (6) Контакты
- (7) Крепление объектива
- (8) Кнопка видеосъемки
- (9) Переключатель питания
- (10) Диск установки режима
- (11)
Многофункциональная кнопка - (12) Встроенная вспышка
- (13) Микрофон
- (14)
Метка фокальной плоскости
- (15) Крепление ремня
- (16) Лампа помощи AF/уменьшения эффекта «красных глаз»/автоспуска/дистанционного управления
- (17) Крышка разъемов
- (18) Кнопка разблокировки объектива
- (19) Штифт фиксации объектива
- (20)
Входной разъем для внешнего микрофона - (21) Ручка диоптрийной регулировки
- (22) Динамик
- (23) Серийный номер
- (24) Крышка отверстия для кабеля постоянного тока
- (25) Штативное гнездо
- (26) Крышка отсека карты памяти/аккумулятора
- (27) Крышка корпуса камеры
- (1) Экран
- (2) Видоискатель
- (3) Горячий башмак
- (4) Контакты синхронизации вспышки
- (5) Индикатор обращения к карте
- (6) Крепление ремня
- (7)
Кнопка Wi-Fi - (8)
Кнопка быстрого управления/«Задать» - (9)
/
Кнопка «влево»/автофокусировка/ручная фокусировка - (10)
Кнопка просмотра
- (11)
Кнопка фиксации AE/
Кнопка увеличения - (12)
Выбор точки AF/
Индексный режим воспроизведения - (13)
Кнопка информации - (14)
/
Кнопка «вверх»/компенсация экспозиции - (15)
/
Кнопка «вправо»/вспышка - (16)
/
Кнопка «вниз»/удаление - (17)
Кнопка меню - (18)
Цифровой разъем - (19)
Выходной микро-разъем HDMI
Диск установки режима
Функции на диске установки режима сгруппированы по режимам базовой зоны, творческой зоны и записи видео.
(1) Базовая зона
Достаточно нажать кнопку спуска затвора. Камера устанавливает настройки, соответствующие снимаемому объекту или сцене.
:
:
:  |
Автопортрет |  |
Крупный план |
|---|---|---|---|
 |
Портрет |  |
Еда |
 |
Сглаживание кожи |  |
Ночной портрет |
 |
Пейзаж |  |
Съемка с рук ночью |
 |
Спорт |  |
 HDR контрового света |
 |
Съемка с проводкой |  |
Бесшумный режим |
:  |
Зернистый Ч/Б |  |
Эффект миниатюры |
|---|---|---|---|
 |
Мягкий фокус |  |
HDR худож.станд. |
 |
Эффект рыбьего глаза |  |
HDR худож. ярко |
 |
Эффект Акварель |  |
HDR худож.масло |
 |
Эффект игруш. камеры |  |
HDR худож.рельеф |
(2) Творческая зона
Эти режимы расширяют возможности управления камерой при съемке различных объектов.
 |
Программа AE (P) |
|---|---|
 |
AE с приорит. выдержки (Tv) |
 |
AE с приорит.диафрагмы (Av) |
 |
Ручной режим (M) |
(3) Запись видео
Для разных видов записи видео ().
Зарядное устройство LC-E12
Зарядное устройство для аккумулятора LP-E12 ().
- (1) Вилка кабеля питания
- (2) Индикатор зарядки
- (3) Индикатор окончания зарядки
- (4) Отсек аккумулятора

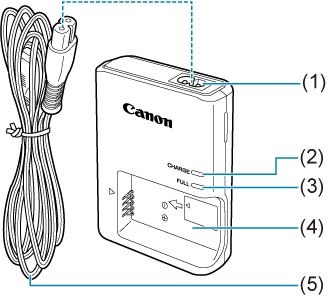

Зарядное устройство LC-E12E
Зарядное устройство для аккумулятора LP-E12 ().
- (1) Гнездо кабеля питания
- (2) Индикатор зарядки
- (3) Индикатор окончания зарядки
- (4) Отсек аккумулятора
- (5) Кабель питания

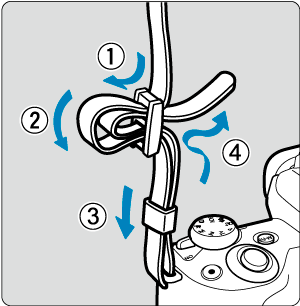

Закрепление ремня
Пропустите конец ремня через крепление ремня снизу, затем пропустите его через пряжку, как показано на рисунке. Натяните ремень, чтобы убедиться, что он не провисает и не выскочит из пряжки.
