Названия компонентов

  1. (1)Индексная метка крепления объектива
  2. (2)Кнопка предварительного просмотра глубины резкости
  3. (3)Многофункциональная кнопка 2
  4. (4)Индикатор автоспуска
  5. (5)Кнопка спуска затвора
  6. (6)Ручка-держатель
  7. (7)Выключатель органов управления на ручке для съемки в вертикальной ориентации
  8. (8)Многофункциональная Кнопка выбора области AF для съемки в вертикальной ориентации/
    Кнопка выбора метода AF для съемки в вертикальной ориентации/
    Многофункциональная кнопка для съемки в вертикальной ориентации/
    Кнопка фиксации FE для съемки в вертикальной ориентации/
    Кнопка замера по нескольким точкам для съемки в вертикальной ориентации
  9. (9)Главный диск управления для съемки в вертикальной ориентации
  10. (10)Кнопка спуска затвора для съемки в вертикальной ориентации
  11. (11)Крепление наручного ремешка
  1. (12)Зеркало
  2. (13)Микрофон для видеосъемки
  3. (14)Штифт фиксации объектива
  4. (15)Кнопка разблокировки объектива
  5. (16)Крепление объектива
  6. (17)Контакты
  7. (18)Кнопка просмотра глубины резкости для съемки в вертикальной ориентации
  8. (19)Многофункциональная кнопка 2 для съемки в вертикальной ориентации
  9. (20)Штативное гнездо
  10. (21)Серийный номер
  11. (22)Установочное отверстие для аксессуаров
  12. (23)Крышка корпуса камеры
  1. (1)Выбор баланса белого Кнопка выбора баланса белого
  2. (2)Подсветка ЖК-дисплея Кнопка подсветки ЖК-дисплея
  3. (3)Антенна GPS
  4. (4)Горячий башмак
  5. (5)Контакты синхронизации вспышки
  6. (6)Наглазник
  7. (7)Экран
  8. (8)Q (Быстрое управление) Кнопка быстрого управления
  9. (9)Включение AF Кнопка включения AF для съемки в вертикальной ориентации/
    Интеллектуальной контроллер для съемки в вертикальной ориентации
  10. (10)Динамик
  1. (11)Компенсация экспозиции Кнопка задания компенсации экспозиции/
    величины диафрагмы
  2. (12)Многофункциональная Кнопка выбора области AF/
    кнопка выбора метода AF/
    многофункциональная кнопка/
    кнопка фиксации FE/
    кнопка многоточечного замера
  3. (13)ISO Кнопка установки чувствительности ISO/индикации времени
  4. (14)Главный диск управления Главный диск управления
  5. (15)Крепление ремня
  6. (16)Джойстик Джойстик
  7. (17)SET Кнопка установки настроек
  8. (18)Диск быстрого управления Диск быстрого управления
  9. (19)Джойстик Джойстик для съемки в вертикальной ориентации
  10. (20)Фиксация AE Кнопка фиксации AE для съемки в вертикальной ориентации
  11. (21)Выбор точки AF Кнопка выбора точки AF для съемки в вертикальной ориентации
  1. (1)Комп.эксп.вспышки/режим замера Кнопка компенсации экспозиции вспышки/
    выбора режима замера экспозиции
  2. (2)MODE Кнопка выбора режима съемки
  3. (3)Режим съёмки/работа AF Кнопка выбора режима съёмки/
    работы AF
  4. (4)Установка AEB Кнопка установки брекетинга AE
  5. (5)Монтажное отверстие расширения системы
  6. (6)Крышка разъемов
  7. (7)Разъем системы расширения
  8. (8)Входной разъем для внешнего микрофона Разъем для подключения внешнего микрофона/
    линейный вход
  9. (9)Разъем наушников Разъем наушников
  10. (10)Разъем дистанционного управления Разъем дистанционного управления (тип N3)
  11. (11)Верхний ЖК-дисплей
  1. (12)Съемка в режиме Live View Переключатель съемки в режиме Live View/
    Видео видеосъемки

    Старт/Стоп Кнопка «Start/Stop»

  2. (13)Включение AF Кнопка включения AF/
    интеллектуальный контроллер
  3. (14)Фиксация AE Кнопка фиксации AE
  4. (15)Выбор точки AF Кнопка выбора точки AF
  5. (16)Рычаг шторки окуляра
  6. (17)Окуляр видоискателя
  7. (18)Ручка диоптрийной регулировки
  8. (19)Подключение к проводной ЛВС Разъем Ethernet RJ-45
  9. (20)Цифровой разъем Цифровой разъем
  10. (21)Выходной мини-разъем HDMI Выходной мини-разъем HDMI
  11. (22)PC-разъем PC-разъем
  1. (1)Метка фокальной плоскости Метка фокальной плоскости
  2. (2)INFO Кнопка информации
  3. (3)MENU Кнопка меню
  4. (4)Крепление ремня
  5. (5)Индикатор сети Индикатор сети
  6. (6)Ручка фиксатора аккумулятора
  7. (7)Аккумулятор
  8. (8)Просмотр Кнопка просмотра
  9. (9)Выбор карты/размера изображения Кнопка выбора карты/размера изображения
  10. (10)Индекс/Увеличить/Уменьшить Кнопка индекса/увеличения/уменьшения
  11. (11)Задний ЖК-индикатор
  1. (12)Отсек карты 1
  2. (13)Отсек карты 2
  3. (14)Крышка отсека карты памяти
  4. (15)Кнопка извлечения карты 1
  5. (16)Кнопка извлечения карты 2
  6. (17)Индикатор обращения к карте
  7. (18)Ручка фиксатора крышки отсека карт памяти
  8. (19)Переключатель питания/блокировки управления
  9. (20)Микрофон для записи голосовых заметок
  10. (21)Защита/Голосовая заметка Кнопка защиты снимков/записи голосовых заметок
  11. (22)Удалить Кнопка удаления
  12. (23)Крышка отсека аккумулятора

Отображение информации в видоискателе

  1. (1)Электронный уровень
  2. (2)Круг точечного замера
  3. (3)Фокусировочный экран
  4. (4)Сетка
  5. (5)Режим замера
  6. (6)Режим съемки
  7. (7)Баланс белого
  8. (8)Режим съёмки
  9. (9)Тип изображения
  10. (10)Функция AF
  11. (11)Рамка большой зоны AF
  12. (12)Рамка области AF
  13. (13)Точка AF (видоискатель) Точка AF

    Уменьшенная точка AF (видоискатель) Уменьшенная точка AF

  14. (14)Обнаружение мерцания
  1. (15)Индикатор величины экспозиции
    (экспозамер/экспозамер вспышки)
  2. (16)Максимальная длина серии

    Оставшееся число мультиэкспозиций

  3. (17)JPEG Значок JPEG
  4. (18)RAW Значок RAW
  5. (19)Уровень заряда аккумулятора 100-70 Уровень заряда аккумулятора
  6. (20)Индикатор состояния автофокусировки Индикатор состояния автофокусировки
  7. (21)Значок предупреждения Значок предупреждения
  8. (22)Шкала величины экспозиции

    1 ступень: Шаг 1

    1/3 ступени: Шаг 1/3

  9. (23)Указатель стандартной экспозиции
  10. (24)Передержка
  11. (25)Передержка при съемке со вспышкой
  12. (26)Величина экспозиции
  13. (27)Величина экспозиции при съемке со вспышкой

    Величина компенсации экспозиции при съемке со вспышкой

    Величина многоточечного замера экспозиции

  14. (28)Недодержка при съемке со вспышкой
  15. (29)Недодержка
  • На экране отображаются только установки, применимые к текущему режиму.
  • Точки AF загораются красным цветом.
  1. (1)ISO Чувствительность ISO
  2. (2)Ручная экспозиция
  3. (3)Фиксация AE Фиксация AE

    Работа в режиме AEB

    Многоточечный замер

  4. (4)Вспышка Готовность вспышки

    Фиксация FE вне диапазона

  5. (5)Фиксация FE Фиксация FE

    Работа в режиме FEB

    Высокоскоростная синхронизация Высокоскоростная синхронизация

  6. (6)Выбор точки AF

    (Область Автофокуc, SEL Центр, SEL Автофокуc)

    Регистрация точки AF

    (Область HP, SEL Центр, SEL HP)

    Текущее время

    Предупреждение о карте (Карта 1/2/1,2)

  7. (7)Выдержка затвора

    Ручная выдержка (buLb)

    Фиксация FE (Фиксация FE)

    Занята (buSY)

    Предупреждение блокировки управления (L)

    Карта отсутствует (Карта)

    Коды ошибок (Err)

  1. (8)Индикатор фокусировки Индикатор фокусировки
  2. (9)Индикатор состояния автофокусировки Индикатор состояния автофокусировки
  3. (10)Чувствительность ISO

    Получение данных для удаления пыли

    (- - - - -)

  4. (11)Приоритет светов Приоритет светов
  5. (12)Доступное количество снимков

    Карта заполнена (Full)

    Ошибка карты памяти (Err)

    Номер ошибки

  6. (13)Индикатор величины экспозиции (значение настройки)

    Величина компенсации экспозиции

    Диапазон AEB

  7. (14)Значение диафрагмы

    Включен режим автоматической интеллектуальной отраженной вспышки AI (AI_b)

    Величина AEB

    Получение данных для удаления пыли (- -)

Верхний ЖК-индикатор

  1. (1)Выдержка затвора

    Ручная выдержка (buLb)

    Длительность ручной выдержки (мин:с)

    Фиксация FE (Фиксация FE)

    Занята (buSY)

    Предупреждение блокировки управления (L)

    Очистка датчика изображения (CLn)

    Включен режим автоматической интеллектуальной отраженной вспышки AI (AI_b)

    Карта отсутствует (Карта)

    Коды ошибок (Err)

  2. (2)Режим съемки

    Программа AE Программа AE

    AE с приоритетом диафрагмы AE с приоритетом диафрагмы

    Ручная экспозиция Ручная экспозиция

    AE с приоритетом выдержки AE с приоритетом выдержки

    Пользовательский режим съемки 1/Пользовательский режим съемки 2/Пользовательский режим съемки 3 Пользовательский режим съемки

  3. (3)Блокировка зеркала Блокировка зеркала
  4. (4)Коррекция баланса белого Коррекция баланса белого
  5. (5)Auto Lighting Optimizer (Автокоррекция яркости) Auto Lighting Optimizer (Автокоррекция яркости)
  1. (6)Значение диафрагмы

    Величина AEB

    Получение данных для удаления пыли (- -)

  2. (7)Выбор точки AF

    (Область Автофокуc, SEL Центр, SEL Автофокуc)

    Регистрация точки AF

    (Область HP, SEL Центр, SEL HP)

    Предупреждение о карте (Карта 1/2/1,2)

  3. (8)Доступное количество снимков

    Обратный отсчет автоспуска

    Длительность ручной выдержки (часы)

    Экран получения ручного баланса белого ([ * ])

    Карта заполнена (Full)

    Ошибка карты памяти (Err)

    Номер ошибки

    Количество оставшихся кадров

  4. (9)Функция AF

    Покадровый AF Покадровый AF

    AI Servo AF AI Servo AF

  5. (10)Режим замера

    Оценочный замер Оценочный замер

    Частичный замер Частичный замер

    Точечный замер Точечный замер

    Центрально-взвешенный замер Центрально-взвешенный замер

  • На экране отображаются только установки, применимые к текущему режиму.
  1. (1)ISO Чувствительность ISO
  2. (2)Приоритет светов Приоритет светов
  3. (3) Баланс белого

    Автоматический баланс белого Авто (Приоритет атмосферы)

    Авто: Приоритет белого Авто (Приоритет белого)

    Дневной свет Дневной свет

    Тень Тень

    Облачно Облачно

    Лампы накаливания Лампы накаливания

    Флуоресцентные лампы Флуоресцентные лампы

    Вспышка Вспышка

    Ручной Ручной

    Цветовая температура Цветовая температура/персональный баланс белого

  4. (4)Монохромная съемка Монохромная съемка
  5. (5)Компенсация экспозиции вспышки Компенсация экспозиции вспышки
  6. (6)Индикатор величины экспозиции (значение настройки)

    Величина компенсации экспозиции

    Диапазон AEB

    Величина компенсации экспозиции при съемке со вспышкой

  1. (7)Чувствительность ISO

    Цветовая температура

    Номер ручного баланса белого

    Персональный баланс белого (PC-*)

    Получение данных для удаления пыли (- - - - -)

  2. (8)HDR PQ HDR PQ
  3. (9)Режим съёмки

    Покадровая съемка Покадровая съемка

    Высокоскоростная серийная съемка Высокоскоростная серийная съемка

    серийная съемка Среднескоростная серийная съемка

    Низкоскоростная серийная съемка Низкоскоростная серийная съемка

    Мягкая покадровая съемка Мягкая покадровая съемка

    Мягкая серийная съемка Мягкая серийная съемка

    Мягкая низкоскоростная серийная Мягкая низкоскоростная серийная съемка

    Таймер автоспуска 10 с Таймер автоспуска:10 c

    Таймер автоспуска 2 с Таймер автоспуска:2 c

  4. (10)съемка с мультиэкспозицией Съемка с мультиэкспозицией
  5. (11)Уровень заряда аккумулятора
  6. (12)Установка AEB AEB

Задний ЖК-индикатор

  1. (1)Состояние приема GPS Состояние приема GPS*1
  2. (2)Индикатор карты 2 Индикатор карты 2
  3. (3)Выбор карты Значок выбора карты 2
  4. (4)Индикатор карты 1 Индикатор карты 1
  5. (5)Выбор карты Значок выбора карты 1
  6. (6)Размер изображения

    Большой Большой

    Средний1 Средний1

    Средний2 Средний2

    Маленький Маленький

    HEIF HEIF

    RAW RAW

    Compact RAW Compact RAW

  1. (7)Функция записи данных Функция записи данных
  2. (8)Подключение к проводной ЛВС Подключение к проводной ЛВС*2
  3. (9)Bluetooth Сопряжена по Bluetooth
  4. (10)Функция Wi-Fi Функция Wi-Fi
  5. (11)Связь с беспроводной ЛВС Сила беспроводного сигнала
  6. (12)Передача данных Значок передачи данных*3
  7. (13)WFT Подключено к WFT
  8. (14)Номер файла
  9. (15)Номер папки
  • 1: Отображается при использовании функций встроенного приемника GPS.
  • 2: Отображается при подключении к проводной ЛВС.
  • 3: Отображается при подключении к компьютеру или смартфону.
  • На экране отображаются только установки, применимые к текущему режиму.

Аккумулятор LP-E19

  1. (1)Рычаг фиксатора аккумулятора
  2. (2)Контакты
  1. (3)Защитная крышка
  2. (4)Ручка фиксатора аккумулятора

Зарядное устройство LC-E19

Зарядное устройство для аккумулятора LP-E19 ().

  1. (1)Контакты
  2. (2)Отсеки аккумуляторной батареи
  3. (3)Гнездо кабеля питания
  4. (4)Кнопка проверки эффективной емкости/калибровки
  1. (5)Индикатор зарядки/индикатор проверки эффективной емкости/индикатор времени разрядки
  2. (6)Индикатор калибровки (разряда)
  3. (7)Защитная крышка (две в комплекте)
  4. (8)Кабель питания

Закрепление ремня

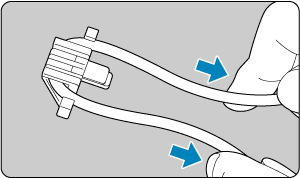

Пропустите конец ремня через крепление ремня снизу, затем пропустите его через пряжку, как показано на рисунке. Натяните ремень, чтобы убедиться, что он не провисает и не выскочит из пряжки.

Использование устройства защиты кабеля

При подключении камеры к компьютеру используйте прилагаемый интерфейсный кабель или кабель Canon.

При подключении интерфейсного кабеля необходимо также использовать прилагаемое устройство защиты кабеля. Устройство защиты кабеля помогает исключить случайное отсоединение и повреждение разъема.

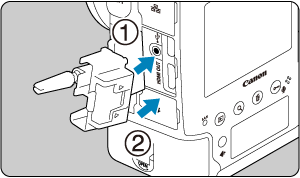

Использование прилагаемого интерфейсного кабеля и кабеля HDMI Canon (продается отдельно)

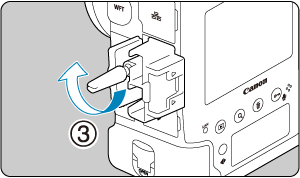

    • (1) Устройство защиты кабеля
    • (2) Зажим
    • (3) Прилагаемый интерфейсный кабель

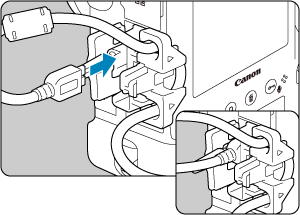

    • (4) Кабель HDMI (продается отдельно)

Использование дополнительно приобретаемого интерфейсного кабеля Canon

При использовании дополнительно приобретаемого интерфейсного кабеля Canon пропустите кабель через зажим (5), как показано на рисунке, затем установите зажим на устройство защиты кабеля.

Предупреждения

  • При использовании камеры с интерфейсным кабелем, подключенным без устройства защиты кабеля, возможно повреждение цифрового разъема.
  • Убедитесь, что интерфейсный кабель надежно подключен к цифровому разъему.

Примечание

  • При подключении камеры к телевизору рекомендуется использовать кабель HDMI HTC-100. Кроме того, при подключении кабеля HDMI рекомендуется использовать устройство защиты кабеля.
