Настройки беспроводной связи

Настройте передатчик и приемник для фотосъемки со вспышкой с беспроводным радиоуправлением с автовспышкой E-TTL II / E-TTL описанным ниже образом.

Настройка в качестве передатчика

  1. Выберите Настройка беспроводной / связанной съемки с помощью джойстика.

  2. Установите на Беспроводное радиоуправлениеSENDER.

    • Наклоните джойстик в вертикальном или горизонтальном направлении или поверните Диск выбора и выберите Беспроводная радиопередачаSENDER, а затем нажмите на джойстик.

  3. Выберите метод вспышки.

    • Нажмите на джойстик.
    • Наклоните джойстик в вертикальном или горизонтальном направлении или поверните Диск выбора и выберите элемент (1), а затем нажмите на джойстик.
    • Наклоните джойстик в горизонтальном направлении или поверните Диск выбора, чтобы выбрать ВСЕ, A:B или A:B C, а затем нажмите на джойстик.

Настройка в качестве приемника

  1. Установите на Беспроводное радиоуправлениеRECEIVER.

    • Установите эту настройку на вспышках Speedlite, чтобы использовать их в качестве приемников.
    • Выберите Беспроводная радиопередачаRECEIVER точно так же, как было установлено на передатчике.

Осторожно!

  • Перед выполнением обычной фотосъемки со вспышкой выберите WIRELESS OFF, чтобы удалить настройки беспроводного управления (передатчик / приемник).

Настойка канала передачи / идентификатора беспроводной радиосвязи

Установите канал передачи передатчика и идентификатор беспроводной радиосвязи следующим образом. Установите один и тот же канал и идентификатор для передатчика и приемников. Для получения указаний по приемнику обратитесь к инструкции по эксплуатации вспышек Speedlite с функцией беспроводного приемника с радиоуправлением.

Осторожно!

  • Установите разные идентификаторы беспроводной радиосвязи для каждого канала, поскольку помехи между системами с несколькими вспышками Speedlite с радиоуправлением могут возникать, даже если вспышки установлены на разных каналах передачи.

  1. Нажмите на джойстик.

  2. Выберите элемент (1).

    • Наклоните джойстик в вертикальном или горизонтальном направлении или поверните Диск выбора и выберите канал, а затем нажмите на джойстик.

  3. Установите канал передачи.

    • Наклоните джойстик в вертикальном или горизонтальном направлении или поверните Диск выбора, чтобы выбрать из AUTO или каналы 1–15, а затем нажмите на джойстик.

  4. Выберите элемент (2).

    • Выберите идентификатор так же, как выбирали канал передачи, а затем нажмите на джойстик.

  5. Установите идентификатор беспроводной радиосвязи.

    • Наклоните джойстик в горизонтальном направлении или поверните Диск выбора и выберите положение (цифру), а затем нажмите на джойстик.
    • Наклоните джойстик в вертикальном направлении или поверните Диск выбора и выберите цифру из диапазона 0–9, а затем нажмите на джойстик.
    • Установите 4-значное число, повторяя описанные операции, а затем выберите OK.
    • После установления связи между передатчиком и приемником индикатор LINK загорится зеленым.

Сканирование и установка каналов передачи передатчика

Сканировать состояние радиоприема и устанавливать канал передачи передатчика можно автоматически или вручную. При установке канала в [AUTO], вспышка Speedlite будет автоматически устанавливать канал с наиболее сильным сигналом. В случае ручной установки канала можно просмотреть результаты сканирования и установить необходимый канал.

  • Сканирование при текущей установке [AUTO]

    1. Нажмите кнопку SUB MENU.

    2. Запустите сканирование.

      • Наклоните джойстик в вертикальном или горизонтальном направлении или поверните Диск выбора и выберите SCAN, а затем нажмите на джойстик.
      • Выберите OK.
      • Выполняется сканирование, и автоматически устанавливается канал с наилучшими условиями приема.

  • Сканирование при текущей установке канала (1–15)

    1. Нажмите кнопку SUB MENU.

    2. Запустите сканирование.

      • Наклоните джойстик в вертикальном или горизонтальном направлении или поверните Диск выбора и выберите SCAN, а затем нажмите на джойстик.
      • Выберите OK.

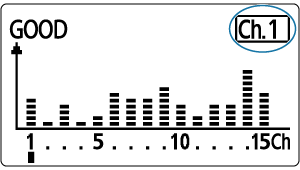

      • Выполняется сканирование, и условия приема представляются в виде гистограммы.

      • Более высокие столбцы на гистограмме соответствуют более сильным сигналам.

    3. Установите канал.

      • Нажмите джойстик вверх / вниз / влево / вправо или поверните Диск выбора, чтобы выбрать канал из 1–15 каналов.

      • Нажмите на джойстик, чтобы установить канал.

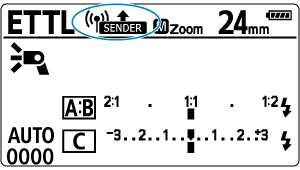

Индикатор LINK и индикатор подключения

Состояние соединения можно определить по состоянию индикатора LINK или значку на ЖК-дисплее.

Статус Описание Действие
Горит Соединение установлено –
Выкл. Соединение отсутствует Проверьте канал и идентификатор
Выкл. Слишком много устройств Число передатчиков и приемников не должно в сумме превышать 16
Выкл. Ошибка Перезапустите передатчики и приемники
Горит Соединение установлено*1 –
Горит Соединение установлено*2 –

1: Если передающая сторона подключена к дополнительному передатчику

2: Если передающая сторона подключена для связанной съемки

Состояние Описание Действие
Беспроводное соединение передающего устройства / Беспроводное соединение приемного устройства Соединение установлено –
Беспроводное соединение с передатчиком не установлено / Беспроводное соединение с приемником не установлено Соединение отсутствует Проверьте канал и идентификатор
Ошибка беспроводного передающего устройства / Ошибка беспроводного приемного устройства Слишком много устройств Число передатчиков и приемников не должно в сумме превышать 16
Ошибка Перезапустите передатчики и приемники
SUB SENDER Соединение установлено*1 –

1: Если передающая сторона подключена к дополнительному передатчику

Осторожно!

  • Приемники не будут срабатывать, если каналы передатчика и приемника не совпадают. Установите один и тот же номер или [AUTO] для обоих устройств.
  • Приемники не будут срабатывать, если идентификаторы беспроводной радиосвязи передатчика и приемника не совпадают. Установите один и тот же номер.

Включение / отключение срабатывания вспышки-передатчика

Можно установить, будет ли передатчик срабатывать вместе с приемниками, которыми он управляет по беспроводной связи. Когда срабатывание вспышки-передатчика включено, она срабатывает вместе с группой A.

  1. Нажмите на джойстик.

  2. Выберите элемент, отмеченный (1).

    • Наклоните джойстик в вертикальном или горизонтальном направлении или поверните Диск выбора и выберите элемент, а затем нажмите на джойстик.

  3. Установите срабатывание вспышки-передатчика.

    • Поверните Диск выбора, чтобы включить или выключить срабатывание вспышки-передатчика, а затем нажмите на джойстик.
      • Срабатывание вспышки-передатчика ВКЛЮЧЕНО: Срабатывание вспышки-передатчика ВКЛЮЧЕНО
      • Срабатывание вспышки-передатчика ВЫКЛЮЧЕНО: Срабатывание вспышки-передатчика ВЫКЛЮЧЕНО

Функция памяти

Можно сохранить настройки беспроводной функции на передающем устройстве и приемном устройстве и вызвать эти настройки позже. Управляйте каждым передающим или приемным устройством отдельно, чтобы сохранять или вызывать его настройки.

  1. Нажмите кнопку SUB MENU.

  2. Выберите MEMORY.

    • Наклоните джойстик в вертикальном или горизонтальном направлении или поверните Диск выбора и выберите MEMORY, а затем нажмите на джойстик.

  3. Сохраните или загрузите настройки.

    Сохранить

    • Наклоните джойстик в горизонтальном направлении или поверните Диск выбора и выберите СОХРАНИТЬ, а затем нажмите на джойстик.
    • Наклоните джойстик в горизонтальном направлении или поверните Диск выбора и выберите OK, а затем нажмите на джойстик.
    • Настройки будут сохранены (будут храниться в памяти).

    Загрузить

    • Наклоните джойстик в горизонтальном направлении или поверните Диск выбора и выберите ЗАГРУЗИТЬ, а затем нажмите на джойстик.
    • Наклоните джойстик в горизонтальном направлении или поверните Диск выбора и выберите OK, а затем нажмите на джойстик.
    • Устанавливаются ранее сохраненные настройки.
