Utilizarea unui grip pentru baterii

Oferind butoane şi rotiţe pentru fotografiere verticală, gripul BG-R20 este un accesoriu opţional care poate alimenta aparatul cu două baterii.

  1. Scoateţi capacul pentru contacte.

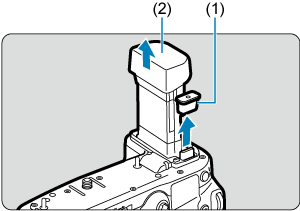

    • Îndepărtaţi capacele pentru contacte (1) şi (2) de pe grip.

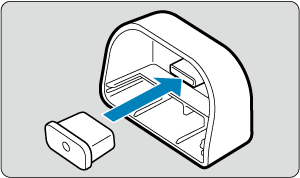

    • Ataşaţi capacul pentru contacte de la grip (1) la (2) pentru depozitare.

  2. Scoateţi capacul de la compartiment pentru baterie

    • Opriţi alimentarea aparatului înainte să scoateţi bateria.

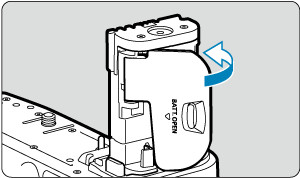

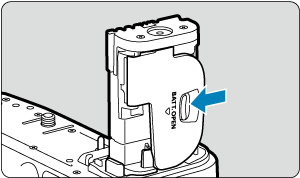

    • Scoateţi capacul de la compartiment pentru baterie al aparatului.

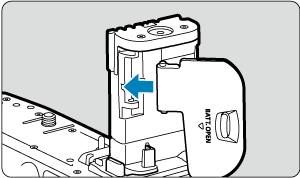

    • Ataşaţi capacul la grip.
    • Pentru a scoate capacul, culisaţi comutatorul pentru a-l elibera, urmând procedura de ataşare în ordine inversă.

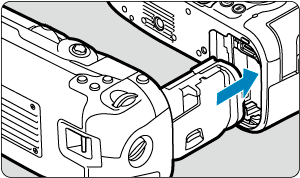

  3. Ataşaţi şi blocaţi gripul.

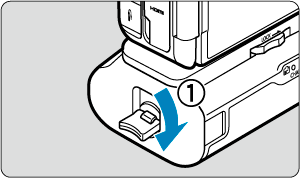

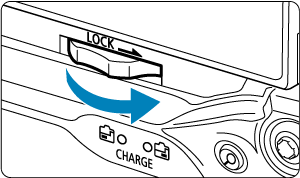

    • Introduceţi contactele pentru baterie de pe grip în aparat şi rotiţi rotiţa de deblocare pentru a bloca gripul la locul lui.

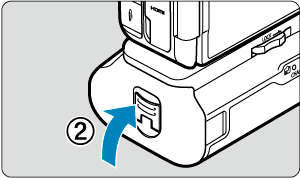

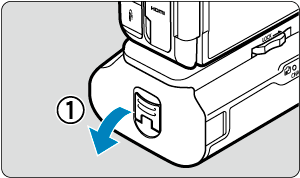

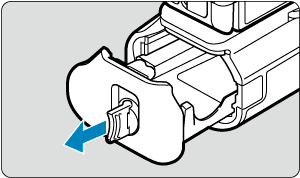

  4. Scoateţi magazia de baterii.

Atenţie

  • Când reataşaţi capacul pentru compartimentul bateriilor la aparat, ataşaţi-l deschis la minim 90°.
  • Nu atingeţi contactele aparatului sau ale gripului.
  • Deşi se poate folosi şi BG-R20EP (comercializat separat), conectivitatea LAN cu fir nu este disponibilă.

Introducerea bateriilor

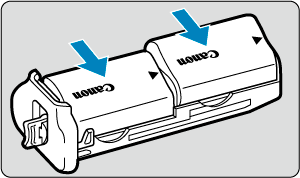

  1. Introduceţi bateriile.

    • Introduceţi bateriile aşa cum este indicat.
    • Când folosiţi o singură baterie, aceasta poate fi introdusă în oricare dintre poziţii.

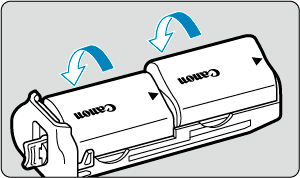

    • Pentru a securiza bateriile, împingeţi în direcţia săgeţilor până ce se aude un clic.

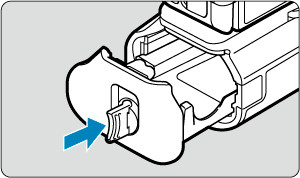

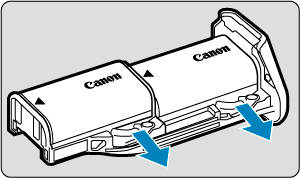

    • Pentru a scoate bateriile, glisaţi butonul de blocare a magaziei pentru baterii în direcţia săgeţii.

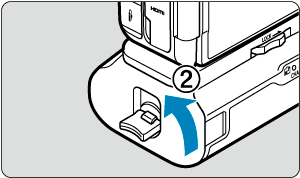

  2. Introduceţi magazia de baterii.

    • Introduceţi magazia de baterii până la capăt pentru a o securiza.

Atenţie

  • Când introduceţi baterii, verificaţi dacă sunt curate contactele electrice. Ştergeţi murdăria de pe contacte cu o cârpă moale.
  • Introduceţi baterii după ce ataşaţi gripul la aparat. Dacă ataşaţi gripul la aparat cu baterii deja introduse în interior, este posibil să nu afişeze corect rezultatul pentru verificarea bateriilor.
  • Înainte de a îndepărat gripul, opriţi aparatul şi scoateţi bateriile.
  • Reataşaţi capacele de protecţie pentru contactele gripului după ce scoateţi gripul. Dacă nu veţi folosi gripul pentru o perioadă mai mare de timp, scoateţi bateriile.
  • Păstraţi produsul ferit de murdărie, praf, apă sau sare în timpul depozitării.
  • Dacă apare un mesaj de eroare de comunicare cu bateria când este ataşat un grip, urmaţi instrucţiunile din mesaj. Dacă aparatul pierde energie, reinstalaţi magazia pentru baterii şi reporniţi aparatul.
  • Dacă apare un mesaj de eroare a bateriei, urmaţi instrucţiunile din mesaj, apoi opriţi aparatul şi reataşaţi gripul pentru baterii.

Folosirea unui adaptor de alimentare

  1. Ataşaţi dispozitivul de cuplare DC.

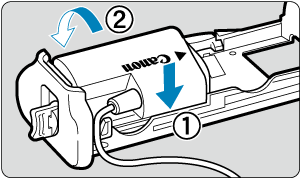

    • Ataşaţi dispozitivul de cuplare DC DR-E6P (comercializat separat) în acelaşi mod ca bateriile.
    • Treceţi cablul dispozitivului de cuplare DC prin magazia pentru baterii aşa cum este indicat.
    • Introduceţi magazia de baterii până la capăt pentru a o securiza.

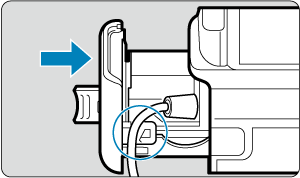

  2. Ataşaţi magazia de baterii.

    • Ghidaţi capătul firului prin orificiul dedicat.

  3. Conectaţi dispozitivul de cuplare DC la adaptorul de alimentare USB.

    • Conectaţi dispozitivul de cuplare DC la adaptorul de alimentare USB PD-E2 (comercializat separat).

    Notă

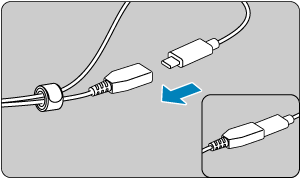

    • Pentru a preveni deconectarea, utilizaţi un accesoriu pentru a fixa cablurile dispozitivului de cuplare DC şi ale adaptorului de alimentare USB, aşa cum este indicat.

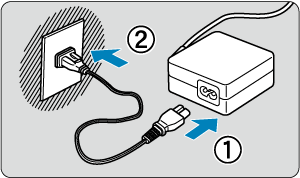

  4. Conectaţi cablul de alimentare.

    • Conectaţi cablul de alimentare la adaptorul USB şi apoi conectaţi celălalt capăt la o priză.

Atenţie

  • Nu conectaţi şi nu deconectaţi cablul de alimentare sau dispozitivul de cuplare DC şi nu scoateţi magazia de baterii în timp ce aparatul este pornit.
  • Evitaţi prinderea cablului dispozitivului de cuplare DC între grip şi magazia pentru baterii.

Operarea butoanelor şi rotiţelor

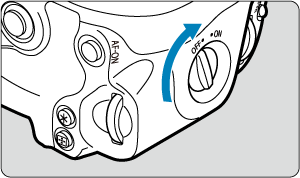

  • Pentru a folosi butoanele şi rotiţele, rotiţi butonul pentru operarea gripului vertical (3) la poziţia ON.
  • Butoanele şi rotiţele sunt folosite în acelaşi mod ca butoanele şi rotiţele de pe aparat.
  1. (1) Funcţii multiple Buton funcţii multiple
  2. (2) Buton declanşator
  3. (3) Comutator On/Off (Pornit/oprit) grip vertical
  4. (4) Rotiţă principală Rotiţă principală
  5. (5) Măriţi sau micşoraţi Buton mărire/reducere
  6. (6) Multi-controler Multi-controller
  1. (7) Pornire AF Buton pornire AF
  2. (8) Rotiţă comandă rapidă 2 Rotiţă comandă rapidă 2
  3. (9) Blocare AE Buton Blocare AE/FE
  4. (10) Selectare punct AF Buton selectare punct AF

Utilizarea unui adaptor de alimentare USB pentru a încărca/alimenta aparatul

Folosind adaptorul de alimentare USB PD-E2 (comercializat separat), puteţi încărcă bateria LP-E6P fără să o scoateţi din grip. Puteţi să alimentaţi şi aparatul.

Încărcare

  1. Conectaţi adaptorul USB.

    • Setaţi comutatorul de alimentare al aparatului la Închidere, apoi introduceţi conectorul de la adaptorul USB complet în terminalul digital.

  2. Încărcaţi bateria.

    • Conectaţi cablul de alimentare la adaptorul USB şi apoi conectaţi celălalt capăt la o priză.
    • Încărcarea porneşte şi lumina pentru încărcare de pe grip se aprinde.
    • După ce aţi terminat de încărcat, lumina se stinge.

Alimentare

Pentru a alimentare aparatul fără să încărcaţi, setaţi comutatorul de alimentare al aparatului la Alimentare pornită. Totuşi, bateriile sunt încărcate în timpul închiderii automate.

Indicatorul pentru nivelul bateriei apare cu gri în timp ce aparatul este alimentat.

Pentru a trece de la alimentarea aparatul la încărcare, setaţi comutatorul de alimentare al aparatului la Închidere.

Atenţie

  • Aparatul nu poate fi alimentat decât dacă este un acumulator în gripul pentru baterii.
  • Încărcarea nu este posibilă cu LP-E6P introdusă şi cu dispozitivul cu cuplare DC DR-E6P conectat.
  • Când bateriile sunt descărcate, adaptorul le încarcă. În acest caz, aparatul nu este alimentat.
  • Pentru a proteja bateria şi pentru a o păstra în condiţii optime, nu trebuie să o încărcaţi în mod continuu mai mult de 24 de ore.
  • Bateriile încărcate se descarcă în timp, chiar dacă nu sunt folosite.
  • Dacă lampa de încărcare nu luminează sau apare o problemă în timpul încărcării (lampa de acces clipeşte), scoateţi cablul de alimentare, reataşaţi bateria şi aşteptaţi câteva minute înainte de a-l conecta din nou. Dacă problema nu se rezolvă, duceţi aparatul la cel mai apropiat Centru service Canon.
  • Timpul de încărcare necesar şi totalul încărcat diferă în funcţie de temperatură şi capacitatea rămasă.
  • Pentru măsuri de siguranţă, reîncărcarea la temperaturi scăzute va dura mai mult.
  • Nivelul de încărcare al bateriei poate scădea în timp ce este alimentat aparatul. Pentru a evita descărcarea bateriei, folosiţi o baterie încărcată complet.
  • Înainte de a deconecta alimentatorul USB, setaţi comutatorul de alimentare al aparatului la Închidere.
  • Anumite adaptoare de alimentare disponibile în comerţ au fost testate pentru încărcarea şi alimentarea aparatului foto. Pentru detalii, vizitaţi site-ul Canon ().
  • Puteţi încărca şi bateriile LP-E6NH/LP-E6N ().

Notă

  • Puteţi şi să încărcaţi o singură baterie LP-E6P.
