Denumirea părţilor componente

  1. (1) Lumină autodeclanşator/Transmit. fascicul asist. AF
  2. (2) Buton declanşator
  3. (3) Buton funcţii multiple 2 (M-Fn 2)
  4. (4) Buton previzualizare profunzime de câmp
  5. (5) Grip
  6. (6) Comutator de blocare a capacului fantei pentru card
  7. (7) Buton funcţii multiple grip vertical
  8. (8) Comutator On/Off (Pornit/oprit) grip vertical
  9. (9) Rotiţă principală grip vertical
  10. (10) Buton declanşator grip vertical
  11. (11) Capac patină
  12. (12) Indicator pentru obiective cu montură RF
  1. (13) Montură obiectiv
  2. (14) Pin pentru blocare obiectiv
  3. (15) Buton pentru deblocare obiectiv
  4. (16) Perdea obturator/Senzor de imagine
  5. (17) Terminal telecomandă
  6. (18) Contacte
  7. (19) Buton previzualizare profunzime de câmp grip vertical
  8. (20) Buton funcţii multiple 2 grip vertical (M-Fn 2)
  9. (21) Suport pentru trepied
  10. (22) Număr serie (număr aparat)
  11. (23) Gaură poziţionare accesorii
  12. (24) Suport curea pentru mână
  13. (25) Capac body
  1. (1) Capac
  2. (2) Patină multifuncţională
  3. (3) Contacte sincronizare bliţ
  4. (4) Semn plan focal
  5. (5) Buton selectare Mod comandă/Operare AF
  6. (6) Microfon
  7. (7) Lampă de semnaliz
  8. (8) Buton selectare Compensare expunere bliţ/Mod măsurare
  9. (9) Suport curea
  10. (10) Terminal IN microfon extern
  11. (11) Terminal digital
  12. (12) Terminal HDMI OUT
  13. (13) Terminal căşti
  14. (14) Terminal Ethernet RJ-45
  15. (15) Terminal sync
  16. (16) Capac terminal
  17. (17) Buton eliberare baterie
  18. (18) Baterie
  19. (19) Capac compartiment baterie
  1. (20) Ecran LCD
  2. (21) Balans de alb Buton Balans de alb
  3. (22) Buton Setare compensare expunere/valoare diafragmă/afişare timp
  4. (23) Buton mod
  5. (24) Buton selectare punct AF
  6. (25) Buton blocare AE
  7. (26) Rotiţă comandă rapidă 2
  8. (27) Buton pornire AF/Controler inteligent
  9. (28) Buton Comandă rapidă
  10. (29) Buton Set
  11. (30) Buton Alimentare/Blocare funcţii multiple
  12. (31) Buton pornire AF/Controler inteligent grip vertical
  13. (32) Difuzor
  14. (33) Ecran
  15. (34) Lumină reţea
  16. (35) Senzor spate
  17. (36) Buton blocare Eyecup
  18. (37) Buton Meniu
  19. (38) / Buton funcţii multiple 3/Redare notă vocală (apăsaţi pentru înregistrare)
  1. (1) Senzor vizor
  2. (2) Vizor
  3. (3) Control ocular aparat
  4. (4) Multi-controller (poate fi apăsat drept)
  5. (5) Buton info
  6. (6) Rotiţă comandă rapidă 1
  7. (7) Buton redare
  8. (8) Buton mărire/reducere
  9. (9) Buton ştergere
  10. (10) / Buton Evaluare/notă vocală
  11. (11) Buton info grip vertical
  12. (12) Buton adaptare dioptrie
  13. (13) / Comutator pentru fotografiere/filmare
  14. (14) Buton filmare
  1. (15) / Buton funcţii multiple/Transfer imagini către server FTP
  2. (16) Rotiţă principală
  3. (17) / Buton schimbare info/luminozitate LCD/decupare
  4. (18) Suport curea
  5. (19) Slot card 1
  6. (20) Slot card 2
  7. (21) Buton scoatere card 1
  8. (22) Buton scoatere card 2
  9. (23) Capac slot card
  10. (24) Lampă acces
  11. (25) Multi-controller grip vertical (poate fi apăsat drept)
  12. (26) Buton blocare AE grip vertical
  13. (27) Rotiţă comandă rapidă 2 grip vertical
  14. (28) Buton selectare punct AF grip vertical

Afişare informaţii ecran LCD

Informaţiile afişate vor fi diferite în funcţie de starea de operare a aparatului foto. Pentru detalii despre simboluri, consultaţi Afişare informaţii.

Afişare informaţii vizor

Informaţiile afişate vor fi diferite în funcţie de starea de operare a aparatului foto.

Baterie LP-E19

  1. (1) Piedică pentru baterie
  2. (2) Contacte
  1. (3) Capac de protecţie
  2. (4) Buton eliberare baterie

Încărcător baterii LC-E19

Încărcător pentru baterie LP-E19 ().

  1. (1) Contacte
  2. (2) Locaş baterie
  3. (3) Conector cablu alimentare
  4. (4) Buton verificare performanţă încărcare/Buton calibrare
  1. (5) Lumină încărcare/Lumină verificare performanţă încărcare/Lumină timp descărcare
  2. (6) Lumină calibrare (descărcare)
  3. (7) Capac de protecţie (două incluse)
  4. (8) Cablu alimentare

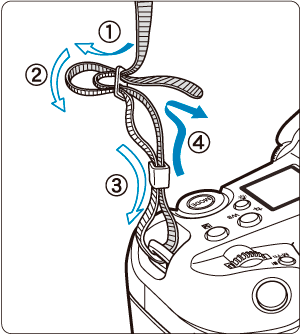

Ataşarea curelei

Petreceţi capătul curelei prin bucla suportului curelei aparatului de la bază, apoi treceţi capătul prin orificiu aşa cum este indicat. Întindeţi cureaua pentru a regla orice fel de joc şi asiguraţi-vă că aceasta nu se va slăbi din cataramă.

Folosirea protecţiei pentru cablu

Când conectaţi cabluri (un cablu de interfaţă sau cablu HDMI) folosiţi protecţia pentru cablu. Folosirea protecţiei pentru cablu previne deconectarea accidentală şi deteriorarea terminalului.

  • Când conectaţi aparatul la un calculator, folosiţi un cablu original Canon (furnizat sau comercializat separat).
  • Pentru a conecta aparatul la un televizor sau alt dispozitiv de afişare, este recomandată folosirea unui cablu HDMI disponibil în comerţ.

Pregătire

  1. Pregătiţi protecţia pentru cablu.

    • Protecţia pentru cablu este formată din protector (1) şi o clemă (2).

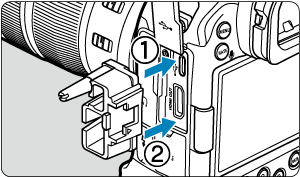

  2. Ataşaţi protectorul la aparat.

Introducere/conectare cablu

Introduceţi cablurile în clemă, ataşaţi clema la protecţia pentru cablu, apoi conectaţi cablurile la aparat.

Cu un cablu de interfaţă Canon şi un cablu HDMI

  1. Treceţi fiecare cablu prin clemă

    • (3) Cablu de interfaţă Canon
    • (4) Cablu HDMI

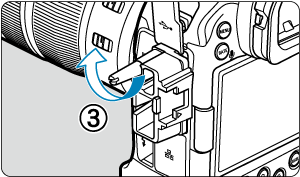

  2. Ataşaţi clema la protecţia pentru cabluri.

  3. Conectaţi fiecare cablu la aparat.

Doar cu un cablu de interfaţă Canon sau un cablu HDMI

Treceţi cablul prin clemă (2) aşa cum este indicat, apoi ataşaţi clema la protecţia cablului.

Atenţie

  • Terminalul aparatului poate fi deteriorat când cablul de interfaţă sau cablul HDMI este conectat fără protecţia pentru cablu. Verificaţi dacă fiecare cablul este ataşat corect la terminalul aparatului.
