Denumirea părţilor componente

Ataşarea curelei
Folosirea protecţiei pentru cablu

(1) Lumină autodeclanşator/Transmit. fascicul asist. AF
(2) Buton declanşator
(3) Buton funcţii multiple 2 (M-Fn 2)
(4) Buton previzualizare profunzime de câmp
(5) Grip
(6) Buton funcţii multiple grip vertical
(7) Rotiţă principală grip vertical
(8) Buton declanşator grip vertical
(9) Indicator pentru obiective cu montură RF
(10) Montură obiectiv
(11) Pin pentru blocare obiectiv

(12) Buton pentru deblocare obiectiv
(13) Perdea obturator/Senzor de imagine
(14) Terminal telecomandă
(15) Contacte
(16) Buton previzualizare profunzime de câmp grip vertical
(17) Buton funcţii multiple 2 grip vertical (M-Fn 2)
(18) Suport pentru trepied
(19) Număr serie (număr aparat)
(20) Gaură poziţionare accesorii
(21) Capac body

(1) Capac
(2) Patină multifuncţională
(3) Contacte sincronizare bliţ
(4) Semn plan focal
(5) Buton selectare Mod comandă/Operare AF
(6) Microfon
(7) Buton selectare Compensare expunere bliţ/Mod măsurare
(8) Suport curea
(9) Terminal IN microfon extern
(10) Terminal digital
(11) Terminal HDMI micro OUT
(12) Terminal căşti
(13) Terminal Ethernet RJ-45
(14) Terminal PC
(15) Capac terminal
(16) Buton eliberare baterie

(17) Baterie
(18) Capac compartiment baterie
(19) Ecran LCD
(20) Buton schimbare info/luminozitate LCD
(21) Buton setare compensare expunere/valoare diafragmă
(22) Buton mod
(23) Buton selectare punct AF
(24) Buton blocare AE
(25) Rotiţă comandă rapidă 2
(26) Buton pornire AF/Controler inteligent
(27) Buton Comandă rapidă
(28) Lampă acces
(29) Buton Alimentare/Blocare funcţii multiple
(30) Difuzor
(31) Ecran
(32) Buton Meniu
(33) / Buton Evaluare/notă vocală

(1) Vizor
(2) Multi-controller (poate fi apăsat drept)
(3) Buton info
(4) Buton Set
(5) Rotiţă comandă rapidă 1
(6) Buton redare
(7) Lumină reţea
(8) Buton mărire/reducere
(9) Buton ştergere
(10) Buton adaptare dioptrie
(11) Buton fotografiere/ filmare

(12) Buton funcţii multiple
(13) Rotiţă principală
(14) Suport curea
(15) Buton filmare
(16) Slot card 1
(17) Slot card 2
(18) Capac slot card
(19) Buton scoatere card 1
(20) Multi-controller grip vertical (poate fi apăsat drept)
(21) Buton pornire AF/Controler inteligent grip vertical
(22) Rotiţă comandă rapidă 2 grip vertical
(23) Buton blocare AE grip vertical
(24) Buton selectare punct AF grip vertical

Afişare informaţii ecran LCD

Informaţiile afişate vor fi diferite în funcţie de starea de operare a aparatului foto. Pentru detalii despre simboluri, consultaţi Afişare informaţii.

Afişare informaţii vizor

Informaţiile afişate vor fi diferite în funcţie de starea de operare a aparatului foto.

Pachet de baterii LP-E19

(1) Piedică pentru baterie
(2) Contacte

(3) Capac de protecţie
(4) Buton eliberare baterie

Încărcător baterii LC-E19

Încărcător pentru baterie LP-E19 ().

(1) Contacte
(2) Locaş baterie
(3) Conector cablu alimentare
(4) Buton verificare performanţă încărcare/Buton calibrare

(5) Lumină încărcare/Lumină verificare performanţă încărcare/Lumină timp descărcare
(6) Lumină calibrare (descărcare)
(7) Capac de protecţie (două incluse)
(8) Cablu alimentare

Ataşarea curelei

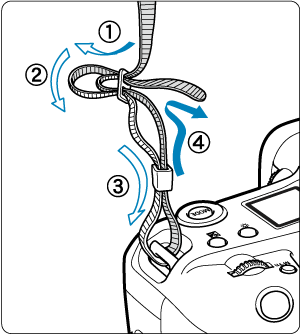

Petreceţi capătul curelei prin bucla suportului curelei aparatului de la bază, apoi treceţi capătul prin orificiu aşa cum este indicat. Întindeţi cureaua pentru a regla orice fel de joc şi asiguraţi-vă că aceasta nu se va slăbi din cataramă.

Folosirea protecţiei pentru cablu

Când conectaţi aparatul la un calculator, folosiţi cablul de interfaţă furnizat sau un cablu original Canon.
Pentru a conecta aparatul la un monitor sau alt dispozitiv de afişare, este recomandată folosirea unui cablu HDMI disponibil în comerţ.
Când conectaţi un cablu de interfaţă folosiţi protecţia pentru cablu. Folosirea protecţiei pentru cablu previne deconectarea accidentală şi deteriorarea terminalului.

Pregătire

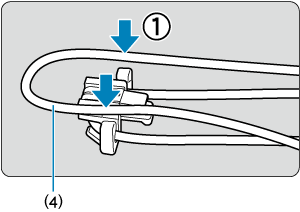

Protecţia pentru cablu este formată din protector (1) şi o clemă (2).

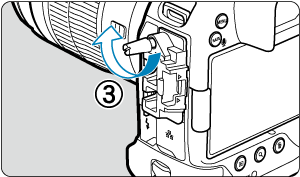

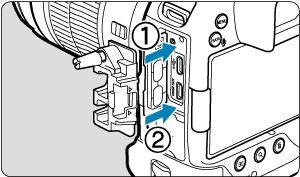

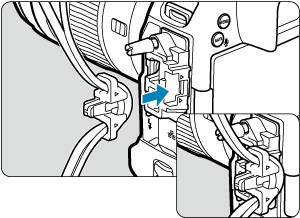

Ataşaţi protectorul la aparat.

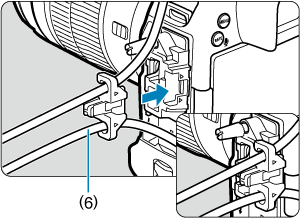

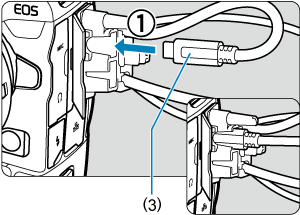

Cu cablul de interfaţă furnizat şi un Cablu HDMI subţire disponibil în comerţ

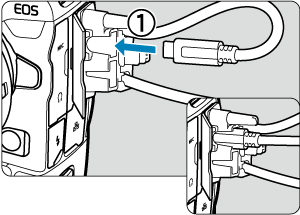

- (3) Cablu interfaţă furnizat

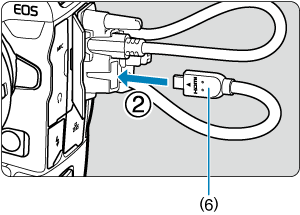

- (4) Cablu HDMI subţire disponibil în comerţ

Cu un cablu de interfaţă furnizat sau unul opţional şi un Cablu HDMI gros disponibil în comerţ

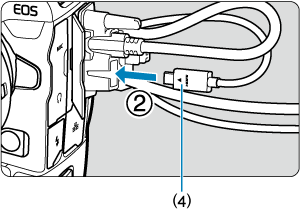

- (5) Cablu de interfaţă Canon inclus sau opţional
- (6) Cablu HDMI gros disponibil în comerţ

Cu un cablu de interfaţă Canon opţional sau un cablu HDMI disponibil în comerţ

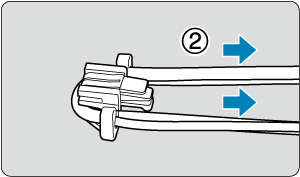

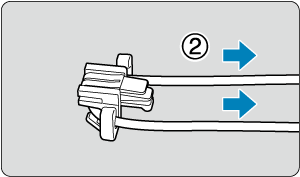

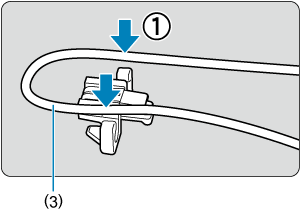

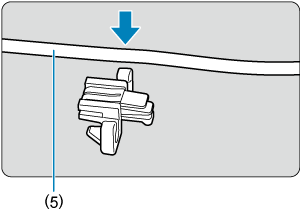

Dacă folosiţi doar un cablu de interfaţă opţional Canon sau un cablu HDMI gros/subţire disponibil în comerţ, treceţi cablul prin clemă (2) aşa cum este indicat înainte de a ataşa clema la protecţia cablului.

Atenţie

Terminalul aparatului poate fi deteriorat când cablul de interfaţă sau cablul HDMI este conectat fără protecţia pentru cablu. Verificaţi dacă fiecare cablul este ataşat corect la terminalul aparatului.
