Nomes dos componentes

Instalar a Correia
Utilizar o Protetor de Cabo

(1) Lâmpada do temporizador automático/luz auxiliar AF
(2) Botão disparador
(3) Botão Multifunções 2 (M-Fn 2)
(4) Botão de pré-visualização da profundidade de campo
(5) Punho
(6) Interruptor de bloqueio da tampa da ranhura do cartão
(7) Botão Multifunções do punho vertical
(8) Interruptor On/Off do punho vertical
(9) Seletor Principal do punho vertical
(10) Botão disparador do punho vertical
(11) Cobertura da sapata
(12) Índice de encaixe da objetiva RF

(13) Encaixe da objetiva
(14) Pino de travamento da objetiva
(15) Botão de destravamento da objetiva
(16) Cortina do obturador/Sensor de imagem
(17) Terminal do telecomando
(18) Contactos
(19) Botão de pré-visualização de profundidade de campo do punho vertical
(20) Botão multifunções 2 (M-Fn 2) do punho vertical
(21) Entrada para tripé
(22) Número de série (número do corpo)
(23) Orifício de posicionamento do acessório
(24) Encaixe da correia de mão
(25) Tampa do corpo

(1) Ocular
(2) Sapata multifunções
(3) Contactos de sincronização do flash
(4) Marca de plano focal
(5) Botão de seleção do modo de avanço/funcionamento AF
(6) Microfone
(7) Luz indicadora
(8) Botão de seleção de compensação da exposição ao flash/modo de medição
(9) Encaixe da correia
(10) Terminal IN de microfone externo
(11) Terminal digital
(12) Terminal HDMI OUT
(13) Terminal dos auscultadores
(14) Terminal Ethernet RJ-45
(15) Terminal de sincronização
(16) Tampa do terminal
(17) Pega de abertura do compartimento da bateria
(18) Bateria
(19) Tampa do compartimento da bateria

(20) Painel LCD
(21) Botão do balanço de brancos
(22) Botão de visualização da compensação de exposição/definição do valor da abertura/tempo
(23) Botão do Modo
(24) Botão de seleção do ponto AF
(25) Botão de bloqueio AE
(26) Seletor de controlo Rápido 2
(27) Botão de início AF/Controlador inteligente
(28) Botão de Controlo Rápido
(29) Botão de definição
(30) Interruptor de alimentação/bloqueio multifuncional
(31) Botão de início AF do punho vertical/Controlador inteligente
(32) Altifalante
(33) Ecrã
(34) Lâmpada de rede
(35) Alavanca de bloqueio da ocular
(36) Botão Menu
(37) / Botão Multifunções 3/reprodução de memorandos de voz (manter premido para gravar)

(1) Sensor do visor
(2) Ocular do visor
(3) Câmara/sensor de controlo ocular
(4) Multicontrolador (também pode ser pressionado diretamente para dentro)
(5) Botão Info
(6) Seletor de controlo Rápido 1
(7) Botão de reprodução
(8) Botão ampliar/reduzir
(9) Botão Apagar
(10) / Botão Classificar/Memorando de Voz
(11) Botão de Informação do punho vertical
(12) Seletor de ajuste dióptrico
(13) / Interruptor para fotografar/gravar vídeo
(14) Botão de gravação de vídeo

(15) / Botão multi-função/transferência de imagem para servidor FTP
(16) Seletor Principal
(17) / Botão de mudar info/iluminação/recorte no painel LCD
(18) Encaixe da correia
(19) Ranhura do cartão 1
(20) Ranhura do cartão 2
(21) Botão de ejeção do cartão 1
(22) Botão de ejeção do cartão 2
(23) Tampa da ranhura do cartão
(24) Luz de acesso
(25) Multicontrolador do punho vertical (também pode ser pressionado diretamente para dentro)
(26) Botão de bloqueio AE do punho vertical
(27) Seletor de controlo rápido 2 do punho vertical
(28) Botão de seleção do ponto AF do punho vertical

Visor de informações no Painel LCD

A informação apresentada varia consoante o estado da câmara. Para detalhes dos ícones, consulte Visualização de Informações.

Visualização de informação no visor

A informação apresentada varia consoante o estado da câmara.

Bateria LP-E19

(1) Alavanca de bloqueio da bateria
(2) Contactos

(3) Tampa protetora
(4) Pega de abertura do compartimento da bateria

Carregador de Bateria LC-E19

Carregador para Bateria LP-E19 ().

(1) Contactos
(2) Ranhuras da bateria
(3) Tomada do cabo de alimentação
(4) Botão de verificação do desempenho de recarga/Botão de calibração

(5) Lâmpada de carga/Lâmpada de verificação do desempenho de recarga/Lâmpada do tempo de descarga
(6) Lâmpada de calibração (descarga)
(7) Tampa protetora (duas incluídas)
(8) Cabo de alimentação

Instalar a Correia

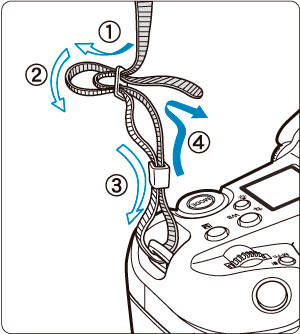

Passe a extremidade da correia pelo encaixe da correia a partir da parte inferior e, em seguida, passe-a pela fivela da correia, conforme mostrado. Puxe a correia para cima, para se certificar de que esta não se vai soltar da fivela.

Utilizar o Protetor de Cabo

Quando ligar cabos (um cabo de interface ou um cabo HDMI), utilize o protetor de cabo incluído. Utilizar o Protetor de cabo ajuda a evitar que o cabo se desligue acidentalmente e que o terminal fique danificado.

Quando ligar a câmara a um computador, utilize um cabo Canon (incluído ou vendido em separado).
Quando ligar a câmara a uma televisão ou outro dispositivo de visualização, utilize um cabo HDMI comercialmente disponível.

Preparação

Prepare o protetor de cabo.
- O protetor de cabo é composto pelo protetor (1) e por um grampo (2).

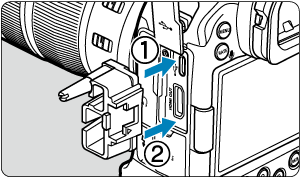

Fixe o protetor à câmara.

Inserção/ligação do cabo

Insira os cabos no grampo, prenda o grampo ao protetor e depois ligue os cabos à câmara.

Com um cabo de interface Canon e um cabo HDMI

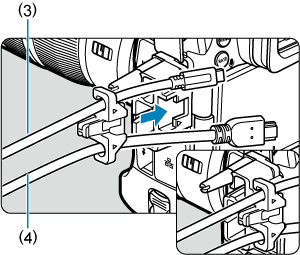

Passe cada um dos cabos através do grampo.
- (3) Cabo de interface Canon
- (4) Cabo HDMI

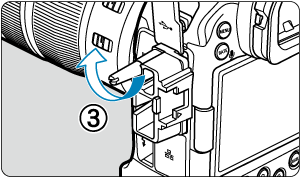

Fixe o grampo ao protetor.
Ligue os cabos à câmara.

Com apenas um cabo de interface Canon ou um cabo HDMI

Passe o cabo através do grampo (2) conforme ilustrado e, em seguida, fixe o grampo ao protetor.

Atenção

Utilizar a câmara quando um cabo de interface ou cabo HDMI estiver ligado sem o protetor de cabo, pode danificar o terminal da câmara. Certifique-se de que cada cabo está ligado firmemente ao terminal câmara.
