Usar uma ventoinha

A ventoinha CF-R20EP (vendida em separado) é um acessório com uma ventoinha para arrefecer a câmara e um terminal de LAN para adicionar a funcionalidade de LAN com fios.

  • (1) Conduta de ventilação
  • (2) Conduta de entrada

Instalar na câmara

  1. Retire as tampas.

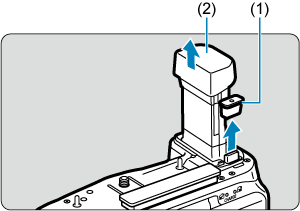

    • Remova as tampas dos contactos (1) e (2) da ventoinha.

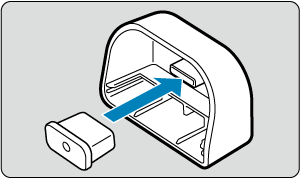

    • Encaixe a tampa dos contactos da ventoinha (1) a (2) para armazenamento.

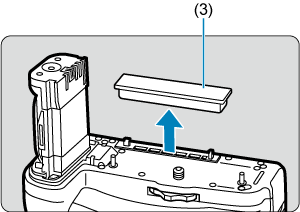

    • Retire a cobertura contra o pó (3) da conduta de ventilação e guarde-a.

  2. Retire a tampa do compartimento da bateria.

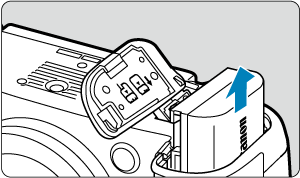

    • Desligue a câmara antes de remover a bateria.

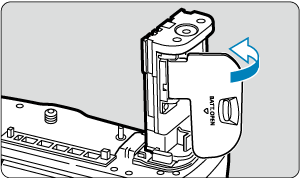

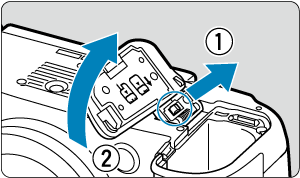

    • Remova da câmara a tampa do compartimento da bateria.

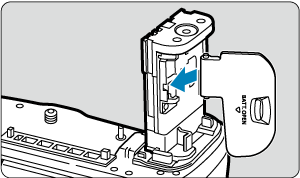

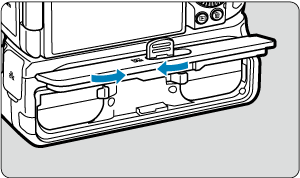

    • Encaixe a tampa que retirou da ventoinha.
    • Para remover a tampa, deslize a patilha para a libertar, seguindo o procedimento de colocação na ordem inversa.

  3. Fixe a ventoinha.

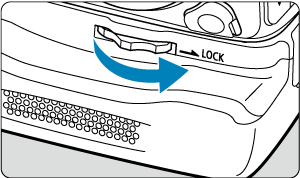

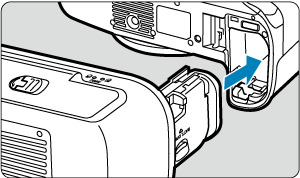

    • Introduza os contactos na câmara e rode o botão de libertação para fixar no lugar.

Atenção

  • Não toque nos contactos da câmara ou da ventoinha.
  • Ao voltar a colocar a tampa do compartimento da bateria na câmara, coloque-a aberta até pelo menos 90°.

Carregar baterias

Coloque uma ou duas baterias LP-E6P.

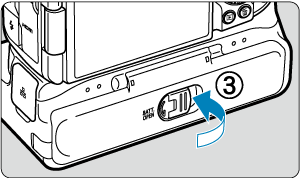

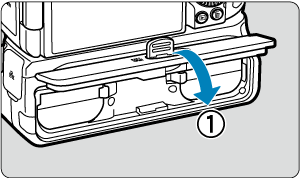

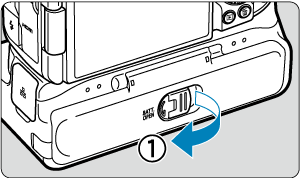

  1. Abra a tampa do compartimento da bateria.

  2. Coloque as baterias.

    • Introduza as baterias conforme mostrado.
    • Empurre até as baterias encaixarem no lugar.
    • Quando só for utilizada uma bateria, a mesma pode ser inserida em qualquer posição.
    • Para retirar as baterias, prima as patilhas de libertação na direção indicada.

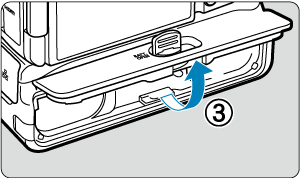

  3. Feche a tampa do compartimento da bateria.

Atenção

  • Ao colocar baterias, certifique-se de que os contactos elétricos estão limpos. Limpe qualquer sujidade dos contactos com um pano macio.
  • Coloque as baterias depois de instalar a ventoinha na câmara. Se a ventoinha estiver colocada na câmara já com as baterias, pode impedir a apresentação correta dos resultados de verificação da bateria.
  • Antes de remover a ventoinha, desligue a câmara e retire as baterias.
  • Depois de retirar a ventoinha, fixe as tampas dos contactos aos contactos da ventoinha e a cobertura contra poeiras na conduta de ventilação. Se a ventoinha não for usada durante algum tempo, retire as baterias.
  • Mantenha o produto livre de sujidade, pó, água ou sal durante o armazenamento.
  • Se aparecer uma mensagem de erro de comunicação com a ventoinha colocado, siga as instruções incluídas na mensagem. Se a câmara perder carga, reinstale as baterias e reinicie a câmara.

Utilizar uma Tomada de Parede

  1. Coloque o Acoplador DC.

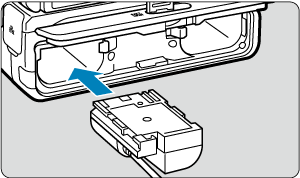

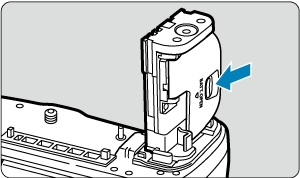

    • Fixe o Acoplador DC DR-E6P (vendido em separado) da mesma forma que as baterias são colocadas.
    • Só pode ser instalado um acoplador DC, na posição apresentada.

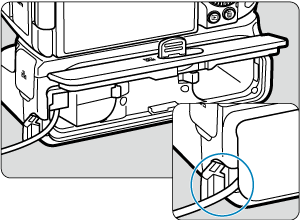

    • Passe o cabo do acoplador DC para fora do orifício do cabo.
    • Feche a tampa do compartimento da bateria.

  2. Ligue o acoplador DC ao transformador de corrente USB.

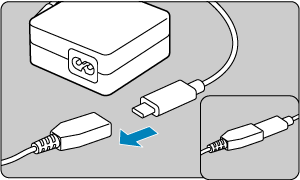

    • Ligue firmemente a tomada do acoplador DC à ficha do transformador de corrente USB PD-E2 (vendido em separado).

    Nota

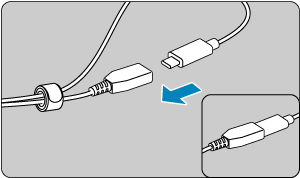

    • Para ajudar a evitar a desconexão, use uma braçadeira para prender os cabos do acoplador DC e do transformador de corrente USB, conforme ilustrado.

  3. Ligue o cabo de alimentação.

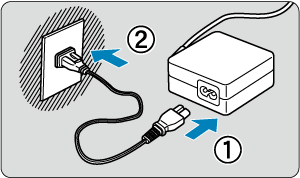

    • Ligue o cabo de alimentação ao transformador de corrente USB e a outra extremidade a uma tomada elétrica.

Atenção

  • Enquanto a câmara estiver ligada, não ligue nem desligue o cabo de alimentação ou a ficha, nem retire as baterias.

Configurar uma ventoinha

Configurar uma ventoinha

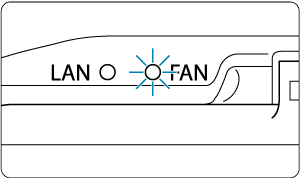

  • O indicador FAN acende-se quando a ventoinha está a ser utilizada.

Atenção

  • Recomenda-se que tire fotografias de teste previamente.
  • Enquanto a ventoinha estiver ligada, o ar quente é ventilado através da conduta de exaustão da câmara.
  • Não bloqueie a conduta de entrada da ventoinha ou a conduta de exaustão da câmara com a mão ou outros objetos enquanto a ventoinha estiver em funcionamento.
  • O ruído da ventoinha pode ser incluído nos vídeos que grava, em algumas condições de gravação. Se for o caso, pode ajudar a reduzir estes sons se utilizar um microfone externo e o posicionar longe da ventoinha.
  • O som da ventoinha a funcionar a uma velocidade diferente pode ser gravado quando começa a gravar após o modo de espera, dependendo das definições da ventoinha.
  • A ventoinha pode não funcionar em ambientes frios.
  • Antes de gravar, confirme sempre que o indicador FAN está aceso.

Configurar uma ligação de rede

Utilizar um transformador de corrente USB para carregamento/alimentação

Com um transformador de corrente USB PD-E2 (vendido separadamente), pode carregar a Bateria LP-E6P sem ter de a remover da ventoinha. A câmara também pode ser alimentada.

Carregar

  1. Ligue o transformador de corrente USB.

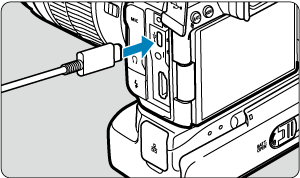

    • Com o interruptor de alimentação da câmara na posição Desligar, insira a ficha do transformador de corrente USB completamente no terminal Digital da câmara.

  2. Carregue a bateria.

    • Ligue o cabo de alimentação ao transformador de corrente USB e a outra extremidade a uma tomada elétrica.

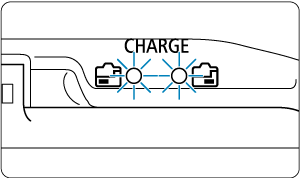

    • O carregamento começa e a lâmpada de carga da ventoinha acende.
    • [Carregamento em andamento] aparece no painel LCD da câmara.
    • Quando o carregamento terminar, a lâmpada de carga apaga-se.

Alimentação

Para alimentar a câmara sem carregar as baterias, coloque o interruptor de alimentação da câmara na posição Ligar. No entanto, as baterias são carregadas durante o Desligar auto.

O indicador de nível da bateria fica cinzento quando é fornecida energia.

Para mudar de alimentar a câmara para o seu carregamento, coloque o interruptor de alimentação da câmara na posição Desligar.

Atenção

  • A câmara não pode ser alimentada sem uma bateria na ventoinha.
  • Não é possível carregar com a LP-E6P colocada e o Acoplador DC DR-E6P ligado.
  • Quando as pilhas estão descarregadas, o adaptador carrega-as. Neste caso, não é fornecida energia à câmara.
  • Para proteger e manter as baterias em condições ideais, não as carregue durante mais de 24 horas seguidas.
  • As baterias carregadas perdem gradualmente a carga, mesmo quando não sejam utilizadas.
  • Se a lâmpada de carregamento não acender ou ocorrer um problema durante o carregamento (indicado pela lâmpada de carga a piscar em verde), desconecte o cabo de alimentação, reinsira a bateria e aguarde alguns minutos antes de conectá-lo novamente. Se o problema persistir, leve a câmara ao Centro de Assistência da Canon mais próximo.
  • O tempo de carregamento necessário e a percentagem carregada varia consoante a temperatura ambiente e a capacidade restante.
  • Por segurança, o carregamento em baixas temperaturas leva mais tempo.
  • O nível de bateria restante pode diminuir quando a câmara é alimentada. Para evitar ficar sem carga da bateria, use uma bateria totalmente carregada.
  • Antes de desligar os transformadores de corrente USB, coloque o interruptor de alimentação da câmara para Desligar.
  • Alguns adaptadores de alimentação disponíveis comercialmente confirmou-se conseguirem carregar e alimentar a câmara. Para obter detalhes, consulte o site da Canon ().
  • Também pode carregar a bateria LP-E6NH/LP-E6N ().

Nota

  • Também pode carregar uma única bateria LP-E6P de cada vez.
