Nomes dos componentes

  1. (1) MODE Botão do Modo
  2. (2) Botão de gravação de vídeo
  3. (3) Encaixe da correia
  4. (4) Seletor Principal
  5. (5) Botão do obturador
  6. (6) / Botão multi-função/transferência de imagem para servidor FTP
  7. (7) Lâmpada do temporizador automático/luz auxiliar AF
  8. (8) Punho (compartimento da bateria)
  9. (9) Ligação de cabo do acoplador DC
  10. (10) Botão de pré-visualização da profundidade de campo
  11. (11) Contactos
  12. (12) Encaixe da objetiva
  1. (13) Cobertura da sapata
  2. (14) Contactos de sincronização do flash
  3. (15) Sapata multifunções
  4. (16) Índice de encaixe da objetiva RF
  5. (17) Marca de plano focal
  6. (18) Encaixe da correia
  7. (19) Luz indicadora
  8. (20) Cortina do obturador/Sensor de imagem
  9. (21) Botão de destravamento da objetiva
  10. (22) Pino de travamento da objetiva
  11. (23) Terminal do telecomando
  12. (24) Tampa do corpo
  1. (1) Painel LCD
  2. (2) Ocular
  3. (3) Altifalante
  4. (4) Microfone
  5. (5) / Interruptor para fotografar/gravar vídeo
  6. (6) Tampa do terminal
  7. (7) Terminal IN de microfone externo
  8. (8) Terminal digital
  9. (9) Conduta de exaustão
  10. (10) Terminal dos auscultadores
  11. (11) Terminal HDMI OUT
  12. (12) Terminal de sincronização
  13. (13) / Botão de mudar info/iluminação/recorte no painel LCD
  1. (14) Interruptor de alimentação/bloqueio multifuncional
  2. (15) Seletor de controlo Rápido 2
  3. (16) Botão de bloqueio AE
  4. (17) Botão de seleção do ponto AF
  5. (18) Botão de início AF
  6. (19) Multicontrolador (também pode ser pressionado diretamente para dentro)
  7. (20) Seletor de controlo rápido 1
  8. (21) Botão de definição
  9. (22) Botão Apagar
  10. (23) Botão de reprodução
  11. (24) Botão Menu
  12. (25) / Botão Classificar/Memorando de Voz
  1. (1) Ocular do visor
  2. (2) Ecrã
  3. (3) Orifício de posicionamento do acessório
  4. (4) Conduta de entrada
  5. (5) Entrada para tripé
  6. (6) Número de série (número do corpo)
  7. (7) Orifício de posicionamento do acessório
  8. (8) Luz de acesso
  9. (9) Regulador de ajuste dióptrico
  1. (10) Botão ampliar/reduzir
  2. (11) Botão Info
  3. (12) Botão de Controlo Rápido
  4. (13) Tampa da ranhura do cartão
  5. (14) Bloqueio da tampa do compartimento da bateria
  6. (15) Tampa do compartimento da bateria
  7. (16) Ranhura do cartão 1
  8. (17) Ranhura do cartão 2
  9. (18) Botão de ejeção do cartão

Visor de informações no Painel LCD

A informação apresentada varia consoante o estado da câmara. Para detalhes dos ícones, consulte Visualização de Informações.

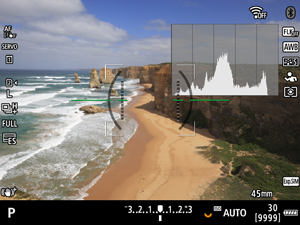

Visualização de informação no visor

A informação apresentada varia consoante o estado da câmara.

Carregador de Bateria LC-E6

Carregador para Bateria LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

  1. (1) Ranhuras da bateria
  2. (2) Lâmpada de carga
  1. (3) Ficha de corrente

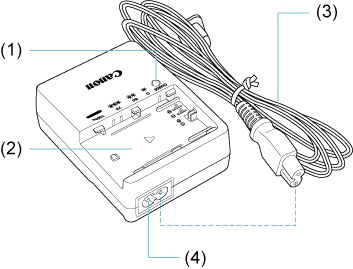

Carregador de Bateria LC-E6E

Carregador para Bateria LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

  1. (1) Lâmpada de carga
  2. (2) Zona de contacto da bateria
  1. (3) Cabo de alimentação
  2. (4) Tomada do cabo de alimentação

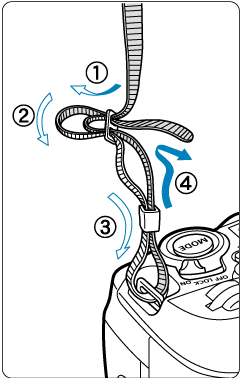

Instalar a Correia

Passe a extremidade da correia pelo encaixe da correia a partir da parte inferior e, em seguida, passe-a pela fivela da correia, conforme mostrado. Puxe a correia para cima, para se certificar de que esta não se vai soltar da fivela.

Utilizar o Protetor de Cabo

Quando ligar cabos (um cabo de interface ou um cabo HDMI), utilize o protetor de cabo incluído. Utilizar o Protetor de cabo ajuda a evitar que o cabo se desligue acidentalmente e que o terminal fique danificado.

  • Quando ligar a câmara a um computador, utilize um cabo Canon (incluído ou vendido em separado).
  • Quando ligar a câmara a uma televisão ou outro dispositivo de visualização, utilize um cabo HDMI comercialmente disponível.

Preparação

  1. Prepare o protetor de cabo.

    • O protetor de cabo é composto pelo protetor (1) e por um grampo (2).

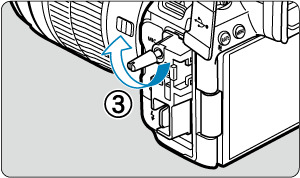

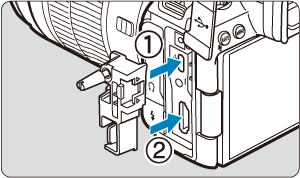

  2. Fixe o protetor à câmara.

Inserção/ligação do cabo

Insira os cabos no grampo, prenda o grampo ao protetor e depois ligue os cabos à câmara.

Com um cabo de interface Canon e um cabo HDMI

  1. Passe cada um dos cabos através do grampo.

    • (3) Cabo de interface Canon
    • (4) Cabo HDMI

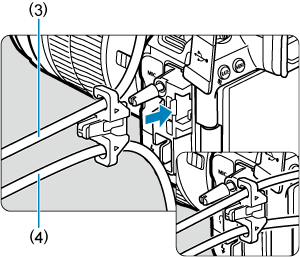

  2. Fixe o grampo ao protetor.

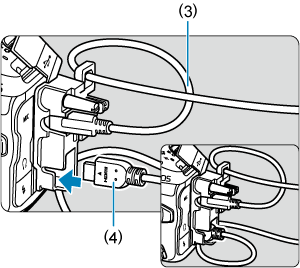

  3. Ligue os cabos à câmara.

Com apenas um cabo de interface Canon ou um cabo HDMI

Passe o cabo através do grampo (2) conforme ilustrado e, em seguida, fixe o grampo ao protetor.

Atenção

  • Utilizar a câmara quando um cabo de interface ou cabo HDMI estiver ligado sem o protetor de cabo, pode danificar o terminal da câmara. Certifique-se de que cada cabo está ligado firmemente ao terminal câmara.
