Nomes dos componentes
- (1) Seletor de modos
- (2)
/
/
Interruptor de alimentação/bloqueio multifuncional - (3)
Seletor Principal - (4)
Botão multifunções - (5) Botão disparador
- (6) Botão de gravação de vídeo
- (7) Lâmpada do temporizador automático/luz auxiliar AF
- (8) Punho (compartimento da bateria)
- (9) Contactos
- (10) Encaixe da objetiva
- (11) Cobertura da sapata
- (12)
Marca de plano focal - (13) Contactos de sincronização do flash
- (14) Sapata multifunções
- (15) Índice de encaixe da objetiva RF
- (16)
/
Interruptor para tirar fotografias/gravar vídeo - (17) Encaixe da correia
- (18) Microfone
- (19) Sensor de imagem
- (20) Botão de destravamento da objetiva
- (21) Pino de travamento da objetiva
- (22) Tampa do corpo
- (1) Ocular
- (2) Ocular do visor
- (3) Regulador de ajuste dióptrico
- (4) Tampa do terminal
- (5)
Seletor de controlo rápido - (6)
Botão de início AF - (7)
Botão Info - (8)
Teclas em cruz - (9)
Botão de Controlo Rápido/Definição - (10) Sensor do visor
- (11)
Botão mover para a esquerda
- (12)
Botão mover para baixo - (13)
Botão mover para cima - (14)
Botão mover para a direita - (15)
Botão Apagar - (16)
Botão de reprodução - (17)
Terminal do telecomando - (18)
Terminal HDMI micro OUT - (19)
Terminal IN de microfone externo - (20)
Terminal digital - (21)
Terminal dos auscultadores
- (1)
Botão Menu - (2) Ecrã
- (3) Orifício de posicionamento do acessório
- (4) Entrada para tripé
- (5) Número de série (número do corpo)
- (6) Altifalante
- (7)
Botão de bloqueio AE
- (8)
/
Botão de seleção do ponto AF/índice/ampliação/redução - (9) Luz de acesso
- (10) Tampa do compartimento do cartão/da bateria
- (11) Patilha de bloqueio da tampa do compartimento do cartão/da bateria
- (12) Ranhura do cartão
- (13) Orifício de cabo DC
Seletor de modos
O Seletor de Modos inclui os modos de Zona Básica e de Zona Criativa.
(1) Zona Básica
Basta carregar no botão disparador. A câmara especifica todas as definições que melhor se adequam ao motivo ou à cena para disparar.
:
:
:  |
Retrato |  |
Fechar |
|---|---|---|---|
 |
Foto em Grupo |  |
Comida |
 |
Paisagem |  |
Retrato Noturno |
 |
Captura panorâmica |  |
Cena Notur s/ Tripé |
 |
Esportes |  |
Controle Contraluz  HDR |
 |
Crianças |  |
Obturador silencioso |
 |
Panning |
:  |
P/B granulado |  |
Efeito miniatura |
|---|---|---|---|
 |
Foco suave |  |
Arte HDR padrão |
 |
Efeito Olho de Peixe |  |
Arte HDR vívida |
 |
Efeito aquarela |  |
Arte HDR forte |
 |
Efeito câmera brinq |  |
Arte HDR relevo |
(2) Zona criativa
Estes modos proporcionam mais controlo para disparar vários motivos conforme pretendido.
 |
Prioridade Flexível de AE |
|---|---|
 |
Programa AE |
 |
Prioridade de Obturador AE |
 |
Prioridade de Abertura AE |
 |
Exposição Manual |
 |
Exposições (“Bulb”) Longas |
(3) Modos de disparo personalizados
Pode atribuir Fv, P, Tv, Av, M, ou B modo de disparo, operação AF, funções de menus, e mais a
ou
().
Carregador de Bateria LC-E17
Carregador para Bateria LP-E17 ().
- (1) Ficha de corrente
- (2) Lâmpada de carga
- (3) Lâmpada de carga completa
- (4) Ranhuras da bateria
Carregador de Bateria LC-E17E
Carregador para Bateria LP-E17 ().
- (1) Tomada do cabo de alimentação
- (2) Lâmpada de carga
- (3) Lâmpada de carga completa
- (4) Zona de contacto da bateria
- (5) Cabo de alimentação

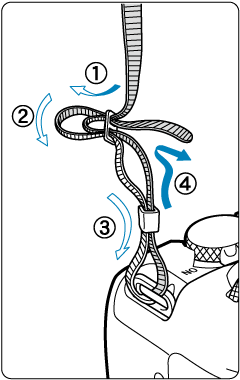

Instalar a Correia
Passe a extremidade da correia pelo encaixe da correia a partir da parte inferior e, em seguida, passe-a pela fivela da correia, conforme mostrado. Puxe a correia para cima, para se certificar de que esta não se vai soltar da fivela.
