Nomes dos componentes
- (1) Seletor de modos
- (2)
Seletor - (3)
Botão de definição da velocidade ISO - (4) Botão do obturador
- (5) Botão de gravação de vídeo
- (6) Índice de encaixe da objetiva RF
- (7) Sensor de imagem
- (8) Punho
- (9) Contactos
- (10) Encaixe da objetiva
- (11) Flash Incorporado
- (12) Microfone
- (13) Altifalante
- (14)
Marca de plano focal
- (15) Encaixe da correia
- (16) Luz auxiliar AF/redução do efeito de olhos vermelhos/temporizador/lâmpada do telecomando
- (17) Tampa do terminal
- (18) Botão de destravamento da objetiva
- (19) Pino de travamento da objetiva
- (20)
Terminal IN de microfone externo - (21) Controlo deslizante de ajuste dióptrico
- (22) Entrada para tripé
- (23) Tampa do compartimento do cartão/da bateria
- (24) Patilha de bloqueio da tampa do compartimento do cartão/da bateria
- (25) Número de série (número do corpo)
- (26) Tampa do corpo
- (27) Cobertura da sapata
- (1) Sapata multifunções
- (2) Ocular
- (3) Ocular do visor
- (4) Ecrã
- (5) /
/
Interruptor de alimentação - (6) Sensor do visor
- (7) Tampa do terminal
- (8) Luz de acesso
- (9)
Botão Info - (10)
Botão de Controlo Rápido/Definição - (11)
/
Botão de mover para a esquerda/foco automático/foco manual
- (12)
/
Botão de mover para baixo/apagar - (13)
Botão de reprodução - (14)
/
botão de bloqueio AE/bloqueio FE/ampliação - (15)
/
Botão de seleção de ponto AF/índice/redução - (16)
/
Botão de mover para cima/compensação de exposição - (17)
/
/
Botão de mover para a direita/temporizador automático/seleção modo de avanço - (18)
Teclas em cruz - (19)
Botão Menu - (20)
Terminal digital - (21)
Terminal HDMI micro OUT - (22) Orifício do cabo DC
Seletor de modos
Os recursos no Seletor de Modos estão agrupadas em Zona Básica, Zona Criativa, e modos de gravação de vídeos.
(1) Zona Básica
Basta carregar no botão do obturador. A câmara especifica todas as definições que melhor se adequam ao motivo ou à cena para fotografar.
:
:
:  |
Autorretrato |  |
Crianças |
|---|---|---|---|
 |
Retrato |  |
Panning |
 |
Suavização de Pele |  |
Fechar |
 |
Foto em Grupo |  |
Comida |
 |
Paisagem |  |
Cena Notur s/ Tripé |
 |
Captura panorâmica |  |
Controle Contraluz  HDR |
 |
Esportes |  |
Obturador silencioso |
:  |
P/B granulado |  |
Efeito miniatura |
|---|---|---|---|
 |
Foco suave |  |
Arte HDR padrão |
 |
Efeito Olho de Peixe |  |
Arte HDR vívida |
 |
Efeito aquarela |  |
Arte HDR forte |
 |
Efeito câmera brinq |  |
Arte HDR relevo |

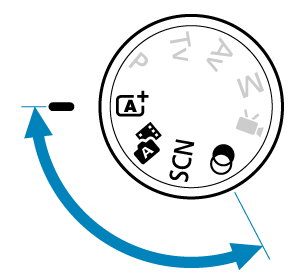

(2) Zona criativa
Estes modos proporcionam mais controlo para fotografar vários motivos conforme pretendido.
| P | Programa AE |
|---|---|
| Tv | Prioridade de Obturador AE |
| Av | Prioridade de Abertura AE |
| M | Exposição Manual |

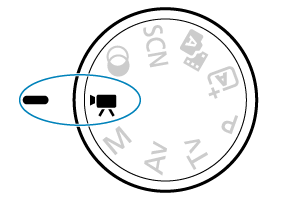

(3) Gravação de vídeo
Para uma variedade de gravação de vídeos ().
Carregador de Bateria LC-E17
Carregador para Bateria LP-E17 ().
- (1) Ficha de corrente
- (2) Lâmpada de carga
- (3) Lâmpada de carga completa
- (4) Ranhuras da bateria
Carregador de Bateria LC-E17E
Carregador para Bateria LP-E17 ().
- (1)Tomada do cabo de alimentação
- (2)Lâmpada de carga
- (3)Lâmpada de carga completa
- (4)Zona de contacto da bateria
- (5)Cabo de alimentação

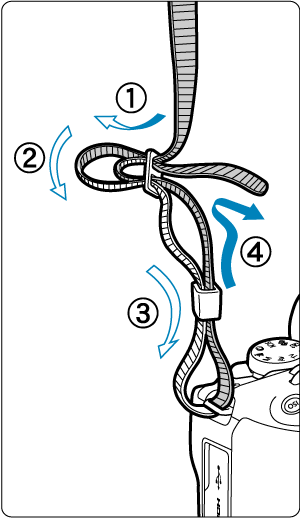

Instalar a Correia
Passe a extremidade da correia pelo encaixe da correia a partir da parte inferior e, em seguida, passe-a pela fivela da correia, conforme mostrado. Puxe a correia para cima, para se certificar de que esta não se vai soltar da fivela.
