Nomes dos componentes

  1. (1) Lâmpada do temporizador automático/luz auxiliar AF
  2. (2) Botão disparador
  3. (3) Botão Multifunções 2 (M-Fn 2)
  4. (4) Botão de pré-visualização de profundidade de campo
  5. (5) Punho
  6. (6) Botão Multifunções do punho vertical
  7. (7) Seletor Principal do punho vertical
  8. (8) Botão disparador do punho vertical
  9. (9) Índice de encaixe da objetiva RF
  10. (10) Encaixe da objetiva
  11. (11) Pino de travamento da objetiva
  1. (12) Botão de destravamento da objetiva
  2. (13) Cortina do obturador/Sensor de imagem
  3. (14) Terminal do telecomando
  4. (15) Contactos
  5. (16) Botão de pré-visualização de profundidade de campo do punho vertical
  6. (17) Botão multifunções 2 (M-Fn 2) do punho vertical
  7. (18) Entrada para tripé
  8. (19) Número de série (número do corpo)
  9. (20) Orifício de posicionamento do acessório
  10. (21) Tampa do corpo
  1. (1) Ocular
  2. (2) Sapata multifunções
  3. (3) Contactos de sincronização do flash
  4. (4) Marca de plano focal
  5. (5) Botão de seleção do modo de avanço/operação AF
  6. (6) Microfone
  7. (7) Botão de seleção de compensação da exposição do flash/modo de medição
  8. (8) Encaixe da correia
  9. (9) Terminal IN de microfone externo
  10. (10) Terminal digital
  11. (11) Terminal HDMI micro OUT
  12. (12) Terminal dos auscultadores
  13. (13) Terminal Ethernet RJ-45
  14. (14) Terminal para PC
  15. (15) Tampa do terminal
  16. (16) Pega de abertura do compartimento da bateria
  1. (17) Bateria
  2. (18) Tampa do compartimento da bateria
  3. (19) Painel LCD
  4. (20) Botão de mudança de informação/Iluminação do painel LCD
  5. (21) Botão de compensação de exposição/definição do valor da abertura
  6. (22) Botão do Modo
  7. (23) Botão de seleção do ponto AF
  8. (24) Botão de bloqueio AE
  9. (25) Seletor de controlo Rápido 2
  10. (26) Botão de início AF/Controlador inteligente
  11. (27) Botão de Controlo Rápido
  12. (28) Luz de acesso
  13. (29) Interruptor de alimentação/​bloqueio multifuncional
  14. (30) Altifalante
  15. (31) Ecrã
  16. (32) Botão Menu
  17. (33) / Botão Classificar/Memorando de Voz
  1. (1) Ocular do visor
  2. (2) Multicontrolador (também pode ser pressionado diretamente para dentro)
  3. (3) Botão Info
  4. (4) Botão de definição
  5. (5) Seletor de controlo Rápido 1
  6. (6) Botão de reprodução
  7. (7) Lâmpada de rede
  8. (8) Botão ampliar/reduzir
  9. (9) Botão Apagar
  10. (10) Regulador de ajuste dióptrico
  11. (11) Interruptor de tirar fotografias/ gravar vídeos
  1. (12) Botão multifunções
  2. (13) Seletor Principal
  3. (14) Encaixe da correia
  4. (15) Botão de gravação de vídeo
  5. (16) Ranhura do cartão 1
  6. (17) Ranhura do cartão 2
  7. (18) Tampa da ranhura do cartão
  8. (19) Botão de ejeção do cartão 1
  9. (20) Multicontrolador do punho vertical (também pode ser pressionado diretamente para dentro)
  10. (21) Botão de início AF do punho vertical/Controlador inteligente
  11. (22) Seletor de controlo rápido 2 do punho vertical
  12. (23) Botão de bloqueio AE do punho vertical
  13. (24) Botão de seleção do ponto AF do punho vertical

Visor de informações no Painel LCD

A informação apresentada varia consoante o estado da câmara. Para detalhes dos ícones, consulte Visualização de Informações.

Visualização de informação no visor

A informação apresentada varia consoante o estado da câmara.

Bateria LP-E19

  1. (1) Alavanca de bloqueio da bateria
  2. (2) Contactos
  1. (3) Tampa protetora
  2. (4) Pega de abertura do compartimento da bateria

Carregador de Bateria LC-E19

Carregador para Bateria LP-E19 ().

  1. (1) Contactos
  2. (2) Ranhuras da bateria
  3. (3) Tomada do cabo de alimentação
  4. (4) Botão de verificação do desempenho de recarga/Botão de calibração
  1. (5) Lâmpada de carga/Lâmpada de verificação do desempenho de recarga/Lâmpada do tempo de descarga
  2. (6) Lâmpada de calibração (descarga)
  3. (7) Tampa protetora (duas incluídas)
  4. (8) Cabo de alimentação

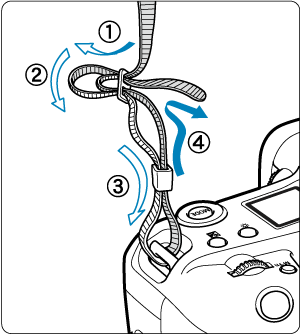

Instalar a Correia

Passe a extremidade da correia pelo encaixe da correia a partir da parte inferior e, em seguida, passe-a pela fivela da correia, conforme mostrado. Puxe a correia para cima, para se certificar de que esta não se vai soltar da fivela.

Utilizar o Protetor de Cabo

  • Quando ligar a câmara a um computador, utilize o cabo de interface fornecido ou um cabo Canon.
  • Use um cabo HDMI comercialmente disponível quando ligar a câmara a um monitor ou a outro dispositivo de visualização.
  • Quando ligar um cabo de interface, utilize o protetor de cabo incluído. Utilizar o Protetor de cabo ajuda a evitar que o cabo se desligue acidentalmente e que o terminal fique danificado.

Preparação

O protetor de cabo é composto pelo protetor (1) e por um grampo (2).

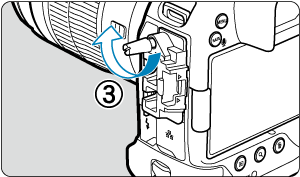

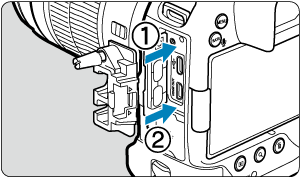

Fixe o protetor à câmara.

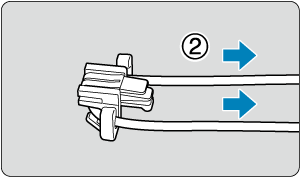

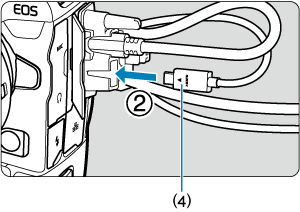

Com o cabo de interface incluído e um cabo HDMI fino disponível comercialmente

    • (3) Cabo de interface incluído
    • (4) Cabo HDMI fino disponível comercialmente

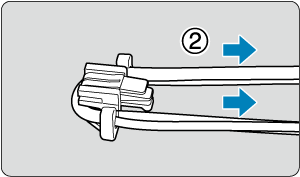

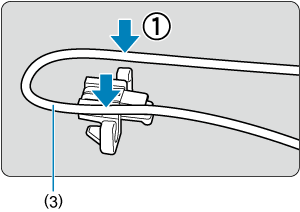

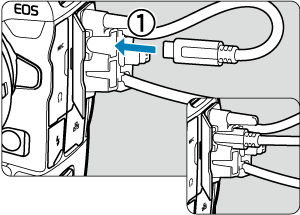

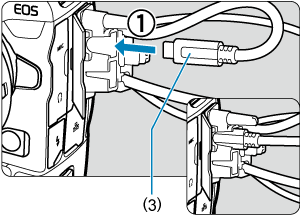

Com um cabo de interface Canon incluído ou opcional e um cabo HDMI grosso disponível comercialmente

    • (5) Cabo de interface Canon incluído ou opcional
    • (6) Cabo HDMI grosso disponível comercialmente

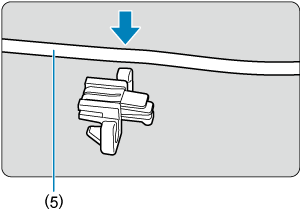

Somente com um cabo de interface Canon opcional ou um cabo HDMI disponível comercialmente

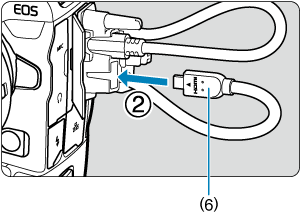

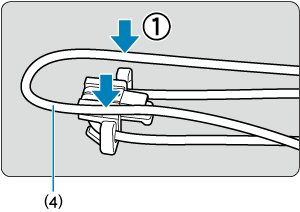

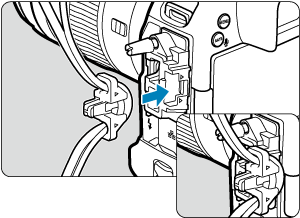

Ao utilizar somente um cabo de interface Canon opcional ou um cabo HDMI grosso/fino disponível comercialmente, passe o cabo pelo grampo (2), conforme mostrado, antes de ligá-lo ao protetor de cabo.

Atenção

  • Utilizar a câmara quando um cabo de interface ou cabo HDMI estiver ligado sem o protetor de cabo, pode danificar o terminal da câmara. Certifique-se de que cada cabo está ligado firmemente ao terminal câmara.
