Nomes dos componentes
- (1) Seletor de modos
- (2)
Botão de bloqueio multifunções
- (3)
Seletor Principal
- (4)
Botão multifunções
- (5) Botão do obturador
- (6) Botão Gravação de filmes
- (7) Lâmpada do temporizador automático/feixe auxiliar AF
- (8) Sensor do telecomando
- (9) Punho (compartimento da bateria)
- (10) Ligação de cabo do acoplador DC
- (11) Botão de pré-visualização de profundidade de campo
- (12) Contactos
- (13) Encaixe da objetiva
- (14) Contactos de sincronização do flash
- (15) Sapata para acessórios
- (16) Índice de montagem da objetiva RF
- (17) Interruptor de alimentação
- (18) Encaixe da correia
- (19)
Marca de plano focal
- (20) Microfone
- (21) Sensor de imagem
- (22) Botão de desprendimento da objetiva
- (23) Pino de fixação da objetiva
- (24) Tampa do corpo
- (1) Ocular
- (2) Ocular do visor
- (3)
Botão Menu
- (4) Tampa do terminal
- (5)
Botão de início AF
- (6)
Seletor de controlo Rápido 2
- (7)
Multicontrolador (também pode ser pressionado diretamente para dentro)
- (8)
Botão Ampliar/Reduzir
- (9)
Botão de Controlo Rápido
- (10) Luz de acesso
- (11)
Botão de Definição
- (12)
Botão de Reprodução
- (13)
Botão Info
- (14) Sensor do visor
- (15)
Botão Classificação
- (16)
Terminal IN de microfone externo
- (17)
Terminal digital
- (18)
Terminal dos auscultadores
- (19)
Terminal HDMI micro OUT
- (20)
Terminal do telecomando
- (1) Regulador de ajuste dióptrico
- (2) Orifício de posicionamento do acessório
- (3) Ecrã
- (4) Entrada para tripé
- (5) Número de série (número do corpo)
- (6)
Botão Apagar
- (7) Altifalante
- (8)
Botão de bloqueio AE
- (9)
Botão de seleção de ponto AF
- (10) Encaixe da correia
- (11) Tampa da ranhura do cartão
- (12) Ranhura do cartão 2
- (13) Ranhura do cartão 1
- (14) Bloqueio da tampa do compartimento da bateria
- (15) Tampa do compartimento da bateria
- (16)
Seletor de controlo Rápido 1
Seletor de modos
Pode definir o modo de disparo.
- (1)
- (2)
,
,
,
,
, e
- Estes modos proporcionam mais controlo para fotografar vários motivos conforme pretendido.
- (3) Modos de Disparo Personalizados
- (4)
Gravação de filme ()
Visualização de informação no visor

A informação apresentada varia consoante o estado da câmara.
Carregador de bateria LC-E6
Carregador para Bateria LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().
- (1) Ranhura da bateria
- (2) Lâmpada de carga
- (3) Tomada para a alimentação
Carregador de bateria LC-E6E
Carregador para Bateria LP-E6NH/LP-E6N/LP-E6 ().

- (1) Lâmpada de carga
- (2) Zona de contacto da bateria
- (3) Cabo de alimentação
- (4) Tomada do cabo de alimentação

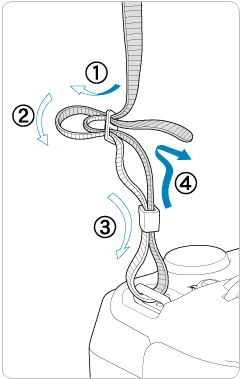

Instalar a Correia

Passe a extremidade da correia pelo encaixe da correia a partir da parte inferior e, em seguida, passe-a pela fivela da correia, conforme mostrado. Puxe a correia para cima, para se certificar de que esta não se vai soltar da fivela.
