Definições da Função Sem Fios

Defina o emissor e o recetor para fotografia com flash sem fios por transmissão via rádio com flash automático E-TTL II/E-TTL da seguinte forma.

Definir como Emissor

  1. Selecione Configuração de disparo sem fios / interligado com o joystick.

  2. Defina para Transmissão via rádio sem fiosEMISSOR.

    • Prima o joystick vertical ou horizontalmente ou rode o Disco seletor para selecionar Transmissão via rádio sem fiosEMISSOR, de seguida, prima o joystick diretamente para dentro.

  3. Selecione o método de disparo.

    • Empurre o joystick diretamente para dentro.
    • Prima o joystick vertical ou horizontalmente ou rode o Disco seletor para selecionar o item (1) e de seguida prima o joystick diretamente para dentro.
    • Prima o joystick horizontalmente ou rode o Disco seletor para selecionar entre TODAS, A:B, ou A:B C, e, em seguida, prima o joystick diretamente para dentro.

Configurar como Recetor

  1. Defina para Transmissão via rádio sem fiosRECETOR.

    • Configure esta definição nos Speedlites para os usar como recetores.
    • Selecione Transmissão via rádio sem fiosRECETOR tal como configurou o emissor.

Atenção

  • Antes de fotografar com flash normal, selecione SEM FIOS DESLIGADO para limpar as definições de disparo sem fios (emissor/recetor).

Definir o Canal de Transmissão/ID Rádio Sem Fios

Configure o canal de transmissão e o ID rádio sem fios do emissor da seguinte forma. Defina o mesmo canal e ID tanto para o emissor como para os recetores. Para intruções sobre o recetor, consulte o manual de instruções dos Speedlites equipados com a funcionalidade de recetor sem fios por transmissão via rádio.

Atenção

  • Defina IDs rádio sem fios diferentes para cada canal, porque a interferência entre sistemas com Speedlites controlados por transmissão via rádio pode ocorrer mesmo se as unidades forem definidas para canais de transmissão diferentes.

  1. Empurre o joystick diretamente para dentro.

  2. Selecione o item (1).

    • Prima o joystick vertical ou horizontalmente ou rode o Disco seletor para selecionar o item de canal, e de seguida prima o joystick diretamente para dentro.

  3. Defina um canal de transmissão.

    • Prima o joystick vertical ou horizontalmente ou rode o Disco seletor para selecionar de entre AUTO ou canais 1–15, e de seguida prima o joystick diretamente para dentro.

  4. Selecione o item (2).

    • Selecione o item de ID assim que definir o canal de transmissão e, em seguida, empurre o joystick diretamente para dentro.

  5. Defina o ID rádio sem fios.

    • Prima o joystick horizontalmente ou rode o Disco seletor para selecionar a posição (dígito) a definir, e de seguida prima o joystick diretamente para dentro.
    • Prima o joystick verticalmente ou rode o Disco seletor para selecionar um número no intervalo 0–9, e em seguida, empurre o joystick diretamente para dentro.
    • Defina um número de 4 dígitos da mesma forma, depois selecione OK.
    • A LIGAÇÃO a luz acende em verde quando a comunicação é estabelecida entre o emissor e o recetor.

Fazer o varrimento e definir canais de transmissão do emissor

Pode fazer o varrimento do estado de receção de ondas rádio e depois definir o canal de transmissão do emissor de forma automática ou manual. Definir o canal para [AUTO] repõe automaticamente o Speedlite no canal com o sinal mais forte. Ao configurar o canal manualmente, pode rever os resultados do varrimento ao fazer a reposição.

  • Fazer o varrimento quando atualmente definido como [AUTO]

    1. Carregue no botão SUBMENU.

    2. Faça a procura.

      • Prima o joystick vertical ou horizontalmente ou rode o Disco seletor para selecionar PROCURAR, de seguida, prima o joystick diretamente para dentro.
      • Selecione OK.
      • O varrimento é realizado e a definição é reposta para o canal com o sinal mais forte.

  • Fazer o varrimento quando atualmente definido para um canal (1–15)

    1. Carregue no botão SUBMENU.

    2. Faça a procura.

      • Prima o joystick vertical ou horizontalmente ou rode o Disco seletor para selecionar PROCURAR, de seguida, prima o joystick diretamente para dentro.
      • Selecione OK.

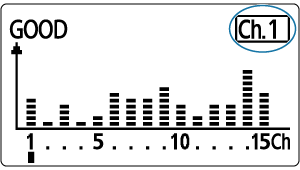

      • O varrimento é realizado, e é apresentado um gráfico das condições do sinal.

      • Picos mais altos no gráfico indicam sinais mais fortes.

    3. Defina o canal.

      • Mova o joystick para cima / baixo / esquerda / direita ou rode o Disco seletor para selecionar entre o Ch. 1 a 15.

      • Prima o joystick diretamente para dentro para definir o canal.

LIGAÇÃO Luz e Indicador de Ligação

Pode determinar o estado de ligação a partir do estado de iluminação da luz LIGAÇÃO ou do ícone no painel LCD.

Estado Descrição Ação
Acesa Ligado –
Desligado Não ligado Verifique o canal e o ID
Desligado Demasiadas unidades Não exceda 16 emissores e recetores, combinados
Desligado Erro Reinicie os emissores e os recetores
Acesa Ligado*1 –
Acesa Ligado*2 –

1: Quando o lado do emissor está ligado ao emissor secundário

2: Quando o lado do emissor está ligado para disparo interligado

Indicação Descrição Ação
Ligação sem fios do emissor / Ligação sem fios do recetor Ligado –
Função Sem fios da emissora não ligado / Função sem fios do recetor não ligada Não ligado Verifique o canal e o ID
Erro de ligação sem fios da unidade emissora / Erro de ligação sem fios da unidade recetora Demasiadas unidades Não exceda 16 emissores e recetores, combinados
Erro Reinicie os emissores e os recetores
EMISSOR SECUNDÁRIO Ligado*1 –

1: Quando o lado do emissor está ligado ao emissor secundário

Atenção

  • Os recetores não disparam a menos que os canais do emissor e recetores sejam iguais. Defina ambos para o mesmo número, ou defina ambos [AUTO].
  • Os recetores não disparam a menos que os IDs rádio sem fios do emissor e do recetor coincidam. Defina o mesmo número.

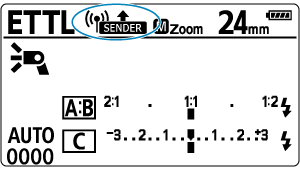

Disparo do Flash Emissor ON / OFF

Pode definir se o emissor dispara junto com os recetores que este controla através da funcionalidade sem fios. Quando o disparo do flash emissor está ativado, o emissor dispara como o grupo de disparo A.

  1. Empurre o joystick diretamente para dentro.

  2. Selecione o item apresentado em (1).

    • Prima o joystick vertical ou horizontalmente ou rode o Disco seletor para selecionar o item, e de seguida prima o joystick diretamente para dentro.

  3. Disparo do flash emissor definido.

    • Rode o Disco seletor para ativar ou destivar o disparo do flash no emissor, e de seguida prima o joystick diretamente para dentro.
      • Disparo do flash emissor ON: Disparo do flash emissor ON
      • Disparo do flash emissor OFF: Disparo do flash emissor OFF

Função de Memória

Pode guardar as definições da função sem fios na unidade emissora e na unidade recetora, e aceder às mesmas mais tarde. Utilize cada unidade emissora ou recetora individualmente para guardar ou aceder às definições.

  1. Carregue no botão SUBMENU.

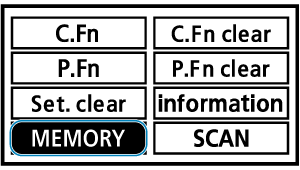

  2. Selecione MEMÓRIA.

    • Prima o joystick vertical ou horizontalmente ou rode o Disco seletor para selecionar MEMÓRIA, de seguida, prima o joystick diretamente para dentro.

  3. Grave ou carregue as definições.

    Guardar

    • Prima o joystick horizontalmente ou rode o Disco seletor para selecionar GUARDAR, de seguida, prima o joystick diretamente para dentro.
    • Prima o joystick horizontalmente ou rode o Disco seletor para selecionar OK, de seguida, prima o joystick diretamente para dentro.
    • As definições são gravadas (guardadas na memória).

    Carregar

    • Prima o joystick horizontalmente ou rode o Disco seletor para selecionar CARREGAR, de seguida, prima o joystick diretamente para dentro.
    • Prima o joystick horizontalmente ou rode o Disco seletor para selecionar OK, de seguida, prima o joystick diretamente para dentro.
    • As definições gravadas são definidas.
