Nazwy elementów

Mocowanie paska
Korzystanie z zabezpieczenia kabla

(1) Kontrolka samowyzwalacza/oświetlenia wspomagającego AF
(2) Spust migawki
(3) Przycisk wielofunkcyjny 2 (M-Fn 2)
(4) Przycisk podglądu głębi ostrości
(5) Uchwyt
(6) Przełącznik blokady pokrywy gniazda karty
(7) Przycisk wielofunkcyjny na uchwycie pionowym
(8) Przełącznik ON/OFF na uchwycie pionowym
(9) Pokrętło główne na uchwycie pionowym
(10) Spust migawki na uchwycie pionowym
(11) Osłona stopki
(12) Wskaźnik mocowania obiektywu RF

(13) Mocowanie obiektywu
(14) Trzpień blokady obiektywu
(15) Przycisk zwalniania obiektywu
(16) Zasłona migawki/matryca światłoczuła
(17) Złącze zdalnego wyzwalania
(18) Styki
(19) Przycisk podglądu głębi ostrości na uchwycie pionowym
(20) Przycisk wielofunkcyjny na uchwycie pionowym 2 (M-Fn 2)
(21) Gniazdo statywu
(22) Numer seryjny (numer korpusu aparatu)
(23) Otwór ustalający do akcesoriów
(24) Zaczep paska na rękę
(25) Dekiel na korpus

(1) Muszla oczna
(2) Stopka wielofunkcyjna
(3) Styki lampy błyskowej
(4) Znacznik płaszczyzny ogniskowania
(5) Przycisk wyboru trybu wyzwalania migawki/przycisk wyboru działania AF
(6) Mikrofon
(7) Lampka kontrolna
(8) Przycisk wyboru korekty ekspozycji lampy/przycisk wyboru trybu pomiaru
(9) Zaczep paska
(10) Złącze wejściowe mikrofonu zewnętrznego
(11) Złącze cyfrowe
(12) Złącze wyjścia HDMI
(13) Złącze słuchawek
(14) Złącze Ethernet RJ-45
(15) Złącze do synchronizacji
(16) Pokrywa złącz
(17) Uchwyt zwalniania akumulatora
(18) Akumulator
(19) Osłona komory akumulatora

(20) Panel LCD
(21) Przycisk balansu bieli
(22) Kompensacja ekspozycji / ustawienie wartości przysłony / przycisk wyświetlania czasu
(23) Przycisk trybu
(24) Przycisk wyboru punktu AF
(25) Przycisk blokady AE
(26) Pokrętło szybkiej kontroli 2
(27) Przycisk start AF / Inteligentny sterownik
(28) Przycisk szybkich nastaw
(29) Przycisk ustawiania
(30) Przełącznik zasilania / blokady kilku funkcji
(31) Przycisk start AF na uchwycie pionowym / Inteligentny sterownik
(32) Głośnik
(33) Ekran
(34) Kontrolka sieciowa
(35) Dźwignia blokady muszli ocznej
(36) Przycisk menu
(37) / Przycisk wielofunkcyjny 3/odtwarzania notatki głosowej (przytrzymaj, aby nagrać)

(1) Czujnik wizjera
(2) Okular wizjera
(3) Aparat ze sterowaniem wzrokowym
(4) Multi-sterownik (może być również przyciśnięty na środku)
(5) Przycisk informacji
(6) Pokrętło szybkiej kontroli 1
(7) Przycisk odtwarzania
(8) Przycisk powiększania/pomniejszania
(9) Przycisk usuwania
(10) / Przycisk oceny/notatki głosowej
(11) Przycisk informacyjny na uchwycie pionowym
(12) Pokrętło regulacji dioptrii
(13) / Przełącznik fotografowania / nagrywania filmów
(14) Przycisk filmowania

(15) / Przycisk wielofunkcyjny/do przesyłania zdjęć na serwer FTP
(16) Pokrętło główne
(17) / Przycisk przełączania informacji na panelu LCD/podświetlania panelu LCD/kadrowania
(18) Zaczep paska
(19) Gniazdo karty 1
(20) Gniazdo karty 2
(21) Przycisk wysuwania karty 1
(22) Przycisk wysuwania karty 2
(23) Pokrywa gniazda karty
(24) Kontrolka dostępu
(25) Multi-sterownik na uchwycie pionowym (może być również przyciśnięty na środku)
(26) Przycisk blokady AE na uchwycie pionowym
(27) Pokrętło szybkiej kontroli uchwytu pionowego 2
(28) Przycisk wyboru punktu AF na uchwycie pionowym

Wyświetlanie informacji na panelu LCD

Wyświetlane informacje różnią się zależnie od stanu aparatu. Aby uzyskać szczegółowe informacje na temat ikon, patrz Ekran informacji.

Wyświetlanie informacji w wizjerze

Wyświetlane informacje różnią się zależnie od stanu aparatu.

Akumulator LP-E19

(1) Dźwignia blokady akumulatora
(2) Styki

(3) Pokrywa ochronna
(4) Uchwyt zwalniania akumulatora

Ładowarka LC-E19

Ładowarka do akumulatora LP-E19 ().

(1) Styki
(2) Gniazda akumulatorów
(3) Gniazdo przewodu zasilającego
(4) Przycisk sprawdzania wydajności ładowania / Przycisk kalibracji

(5) Kontrolka ładowania / Kontrolka wydajności ładowania / Kontrolka czasu rozładowania
(6) Kontrolka kalibracyjna (rozładowanie)
(7) Pokrywa ochronna (dwie w zestawie)
(8) Przewód zasilający

Mocowanie paska

Przeciągnij koniec paska przez zaczep paska od spodu, a następnie przeciągnij go przez sprzączkę, tak jak na rysunku. Pociągnij pasek, aby go zacisnąć i upewnij się, że odpowiednio zacisnął się w spinkach.

Korzystanie z zabezpieczenia kabla

Podczas podłączania kabli (kabla interfejsu lub kabla HDMI) należy używać dołączonej zabezpieczenie kabla. Zabezpieczenie kabla pomaga zapobiegać przypadkowemu rozłączeniu i uszkodzeniu złącza.

W przypadku podłączania aparatu do komputera należy użyć kabla firmy Canon (dołączonego do zestawu lub sprzedawanego oddzielnie).
W przypadku podłączania aparatu do telewizora lub innego urządzenia wyświetlającego należy użyć dostępnego w sprzedaży kabla HDMI.

Przygotowanie

Przygotuj zabezpieczenie kabla.
- Zabezpieczenie kabla składa się z zabezpieczenia (1) i zacisku (2).

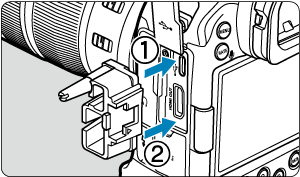

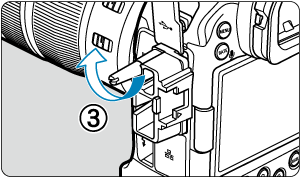

Zamocuj zabezpieczenie na aparacie.

Wkładanie/podłączanie kabli

Włóż kable do zacisku, przymocuj zacisk do zabezpieczenia, a następnie podłącz kable do aparatu.

Zarówno w przypadku kabla interfejsu Canon, jak i kabla HDMI

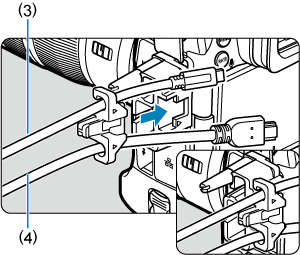

Przełóż wszystkie kable przez zacisk.
- (3) Kabel interfejsu Canon
- (4) Kabel HDMI
Przymocuj zacisk do zabezpieczenia.
Podłącz wszystkie kable do aparatu.

Tylko w przypadku kabla interfejsu Canon lub kabla HDMI

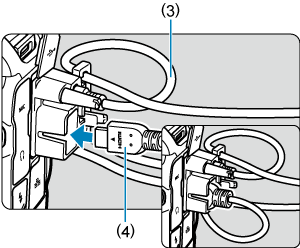

Przełóż kabel przez zacisk (2), jak pokazano na ilustracji, a następnie przymocuj zacisk do zabezpieczenia.

Przestroga

Korzystanie z aparatu z podłączonym kablem interfejsu lub kabla HDMI bez zabezpieczenia kabla może uszkodzić złącze aparatu. Upewnij się, że każdy kabel jest prawidłowo podłączony do złącza aparatu.
