Korzystanie z wentylatora chłodzącego

Wentylator chłodzący CF-R20EP (sprzedawany oddzielnie) to akcesorium z wentylatorem do chłodzenia aparatu i złączem LAN do dodawania funkcji przewodowej sieci LAN.

  • (1) Otwór nawiewu powietrza
  • (2) Otwór wlotowy

Mocowanie do aparatu

  1. Zdejmij pokrywy.

    • Zdejmij pokrywy styków (1) i (2) z wentylatora chłodzącego.

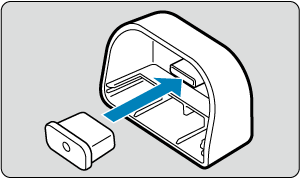

    • Umocuj pokrywę styków wentylatora (1) do (2) na czas przechowywania.
    • Zdejmij osłonę przeciwpyłową (3) z otworu nawiewu powietrza i schowaj ją.

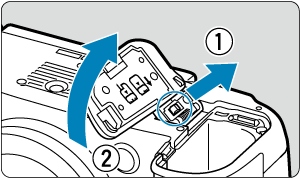

  2. Zdejmij pokrywę komory akumulatora.

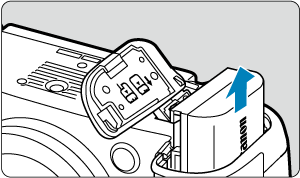

    • Wyłącz aparat przed wyjęciem akumulatora.
    • Zdejmij pokrywę komory akumulatora z aparatu.

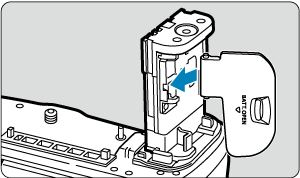

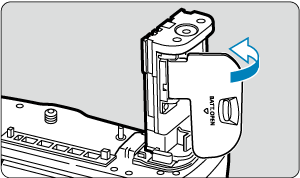

    • Przymocuj zdjętą pokrywę do wentylatora chłodzącego.

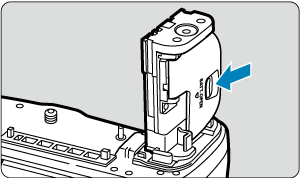

    • Aby zdjąć pokrywę, przesuń dźwignię zwalniającą, postępując zgodnie z procedurą montowania w odwrotnej kolejności.

  3. Zamocuj wentylator chłodzący.

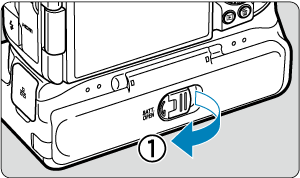

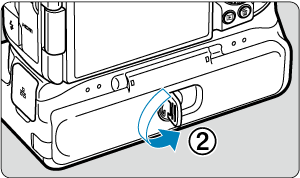

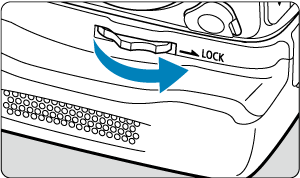

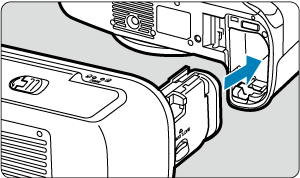

    • Włóż styki do aparatu i obróć pokrętło zwalniające, aby je zablokować w miejscu.

Przestroga

  • Nie należy dotykać aparatu ani styków wentylatora chłodzącego.
  • Mocując ponownie pokrywę komory akumulatora do aparatu, należy ją mocować w pozycji co najmniej 90°.

Wkładanie akumulatorów

Włóż jeden lub dwa akumulatory LP-E6P.

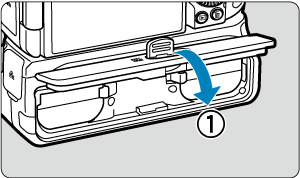

  1. Otwórz pokrywę komory akumulatora.

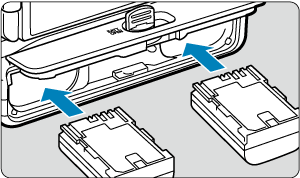

  2. Włóż akumulatory.

    • Włóż akumulatory w pokazany sposób.
    • Wciśnij, aż akumulatory zatrzasną się na miejscu.
    • Gdy używany jest tylko jeden akumulator, można go włożyć w dowolne miejsce.

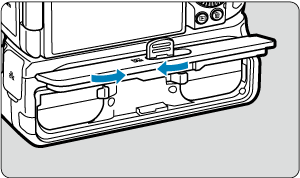

    • Aby wyjąć akumulatory, naciśnij dźwignie zwalniające w pokazanym kierunku.

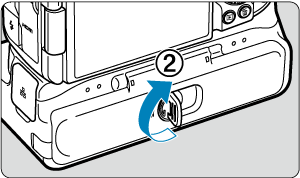

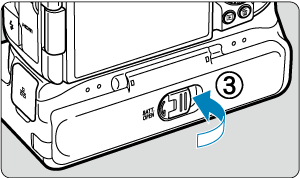

  3. Zamknij pokrywę komory akumulatora.

Przestroga

  • Podczas podłączania akumulatorów upewnij się, że styki elektryczne są czyste. Zetrzyj zanieczyszczenia styków miękką ściereczką.
  • Akumulatory należy ładować po podłączeniu wentylatora chłodzącego do aparatu. Jeśli wentylator chłodzący jest podłączany do aparatu z już włożonymi akumulatorami, może to uniemożliwić prawidłowe wyświetlanie wyników kontroli stanu akumulatora.
  • Przed odłączeniem wentylatora chłodzącego wyłącz aparat i wyjmij akumulatory.
  • Po odłączeniu wentylatora chłodzącego załóż pokrywy styków na styki wentylatora chłodzącego, a osłonę przeciwpyłową na otwór nawiewu powietrza. Jeśli wentylator chłodzący nie będzie używany przez jakiś czas, wyjmij akumulatory.
  • Podczas przechowywania produkt należy chronić przed brudem, kurzem, wodą lub solą.
  • Jeśli zostanie wyświetlony komunikat o błędzie komunikacji akumulatora, gdy podłączony jest wentylator chłodzący, postępuj zgodnie z instrukcjami zawartymi w komunikacie. Jeśli aparat utraci zasilanie, zainstaluj ponownie akumlatory i uruchom ponownie aparat.

Korzystanie z gniazda sieciowego

  1. Podłącz adapter prądu stałego.

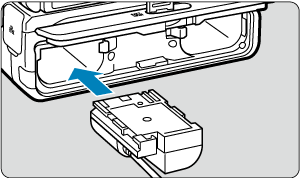

    • Podłącz adapter prądu stałego DR-E6P (sprzedawany oddzielnie) w taki sam sposób jak akumulatory.
    • Można zainstalować tylko jeden adapter prądu stałego w pokazanej pozycji.
    • Przełóż przewód adaptera prądu stałego przez otwór na przewód.
    • Zamknij pokrywę komory akumulatora.

  2. Podłącz adapter prądu stałego do zasilacza USB.

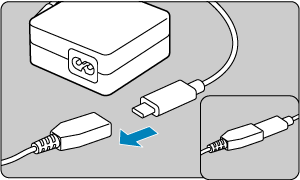

    • Prawidłowo podłącz gniazdo adaptera prądu stałego do wtyczki zasilacza USB PD-E2 (sprzedawanego oddzielnie).

    Uwaga

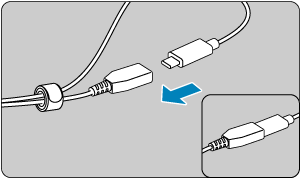

    • Aby zapobiec rozłączeniu, użyj opaski kablowej, aby zabezpieczyć przewody adaptera prądu stałego i zasilacza USB, jak pokazano na rysunku.

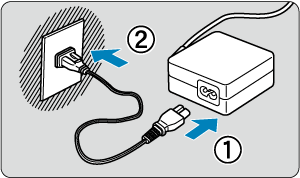

  3. Podłącz przewód zasilający.

    • Podłącz przewód zasilający do zasilacza sieciowego USB i włóż wtyczkę zasilającą do gniazda elektrycznego.

Przestroga

  • Gdy aparat jest włączony, nie należy podłączać ani rozłączać przewodu zasilającego lub wtyczki, ani wyjmować akumulatorów.

Konfigurowanie wentylatora chłodzącego

Konfigurowanie wentylatora chłodzącego

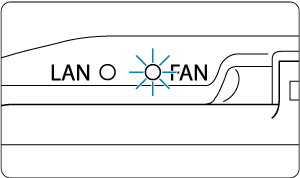

  • Wskaźnik FAN świeci się, gdy używany jest wentylator chłodzący.

Przestroga

  • Zaleca się wcześniejsze wykonanie zdjęć próbnych.
  • Gdy wentylator chłodzący jest włączony, ciepłe powietrze wydostaje się z otworu wylotowego aparatu.
  • Nie należy blokować otworu wlotowego wentylatora chłodzącego ani otworu wylotowego aparatu ręką lub innymi przedmiotami podczas pracy wentylatora chłodzącego.
  • W niektórych warunkach nagrywania w nagrywanych filmach może występować szum wentylatora. W takim przypadku pomocne może być użycie zewnętrznego mikrofonu i umieszczenie go z dala od wentylatora chłodzącego.
  • Dźwięk wentylatora chłodzącego działającego z inną prędkością może zostać zarejestrowany po rozpoczęciu nagrywania po trybie gotowości, w zależności od ustawień wentylatora chłodzącego.
  • Wentylator chłodzący może nie działać w niskich temperaturach.
  • Przed rozpoczęciem nagrywania należy zawsze sprawdzić, czy świeci się wskaźnik FAN.

Konfigurowanie połączenia sieciowego

Korzystanie z zasilacza USB do ładowania/zasilania

Za pomocą zasilacza sieciowego USB PD-E2 (sprzedawanego oddzielnie) można ładować akumulator LP-E6P bez wyjmowania go z wentylatora chłodzącego. Aparat może być również zasilany.

Ładowanie

  1. Podłącz zasilacz sieciowy USB.

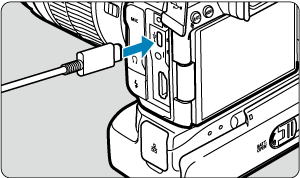

    • Gdy przełącznik zasilania aparatu znajduje się w pozycji Wyłącz, włóż wtyczkę zasilacza USB do złącza cyfrowego Cyfrowe aparatu.

  2. Naładuj akumulator.

    • Podłącz przewód zasilający do zasilacza sieciowego USB i włóż wtyczkę zasilającą do gniazda elektrycznego.

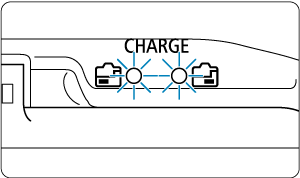

    • Rozpocznie się ładowanie, a kontrolka ładowania wentylatora chłodzącego świeci się.
    • Na panelu LCD aparatu zostaje wyświetlony symbol [Ładowanie w toku].
    • Po zakończeniu ładowania kontrolka ładowania zgaśnie.

Zasilanie

Aby móc zasilać aparat bez ładowania akumulatorów, ustaw przełącznik zasilania aparatu na Włącz. Jednakże w trakcie automatycznego wyłączania akumulatory są ładowane.

Wskaźnik poziomu naładowania akumulatora jest szary podczas zasilania.

Aby dokonać zmiany z zasilania aparatu na jego ładowanie, ustaw przełącznik zasilania aparatu na Wyłącz.

Przestroga

  • Aparat nie może być zasilany bez akumulatora w wentylatorze chłodzącym.
  • Ładowanie nie jest możliwe po włożeniu LP-E6P i podłączeniu adaptera prądu stałego DR-E6P.
  • Gdy akumulatory są wyczerpane, zasilacz ładuje je. W takim przypadku aparat nie jest zasilany.
  • Akumulatora nie należy ładować dłużej niż 24 godziny, ponieważ grozi to jego uszkodzeniem lub pogorszeniem sprawności.
  • Naładowane akumulatory stopniowo tracą stopień naładowania, nawet gdy nie są używane.
  • Jeśli kontrolka ładowania nie zaświeci się lub wystąpi problem w trakcie ładowania (sygnalizowany migającą kontrolką ładowania), odłącz przewód zasilający, przełóż akumulator i odczekaj kilka minut przed jego ponownym podłączeniem. Jeżeli problem nadal występuje, należy zanieść aparat do najbliższego punktu serwisowego firmy Canon.
  • Wymagany czas ładowania i poziom naładowania różnią się w zależności od temperatury otoczenia i pozostałej pojemności.
  • Ze względów bezpieczeństwa, ładowanie przy niskich temperaturach trwa dłużej.
  • Stan naładowania akumulatora może być niższy podczas zasilania aparatu. Aby uniknąć rozładowania akumulatora, należy używać w pełni naładowanego akumulatora.
  • Przed odłączeniem zasilacza sieciowego USB, ustaw przełącznik zasilania na Wyłącz.
  • Niektóre z dostępnych zasilaczy zostały sprawdzone jako poprawnie ładujące i zasilające aparat. Szczegółowe informacje można sprawdzić w witrynie internetowej firmy Canon ().
  • Można również naładować akumulator LP-E6NH/LP-E6N ().

Uwaga

  • Można także ładować pojedynczy akumulator LP-E6P jednocześnie.
