Korzystanie z uchwytu pionowego

Uchwyt pionowy, wyposażony w przyciski i pokrętła do fotografowania w pionie BG-R20/BG-R20EP stanowi opcjonalne akcesorium aparatu, które może zasilać aparat dwoma akumulatorami.

BG-R20EP jest również wyposażony w złącze Ethernet RJ-45, które umożliwia korzystanie z przewodowej sieci LAN ().

Mocowanie do aparatu

  1. Zdejmij pokrywy styków.

    • Zdejmij pokrywy styków (1) i (2) z uchwytu pionowego.
    • Umocuj pokrywę styków uchwytu pionowego (1) do (2) na czas przechowywania.

  2. Zdejmij pokrywę komory akumulatora.

    • Wyłącz aparat przed wyjęciem akumulatora.
    • Zdejmij pokrywę komory akumulatora z aparatu.

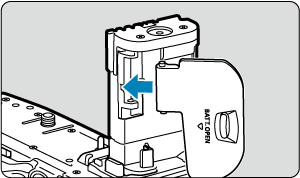

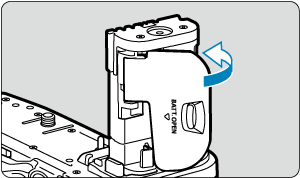

    • Umocuj pokrywę do uchwytu pionowego.

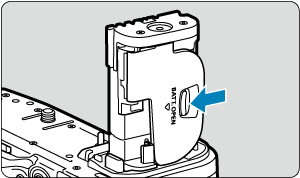

    • Aby zdjąć pokrywę, przesuń dźwignię zwalniającą, postępując zgodnie z procedurą montowania w odwrotnej kolejności.

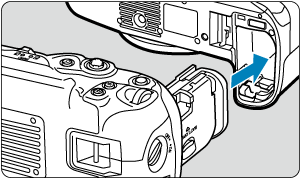

  3. Podłącz i zablokuj uchwyt pionowy.

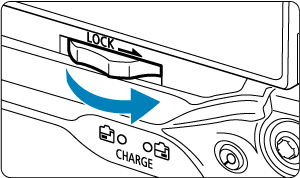

    • Włóż styki uchwytu pionowego do aparatu i obróć pokrętło zwalniające, aby zablokować uchwyt pionowy w miejscu.

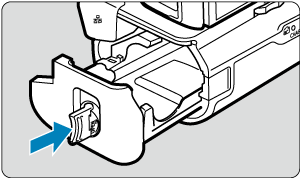

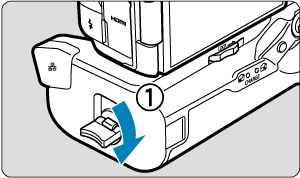

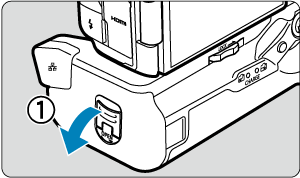

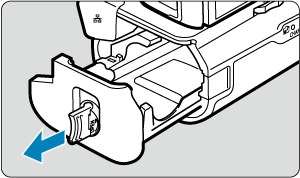

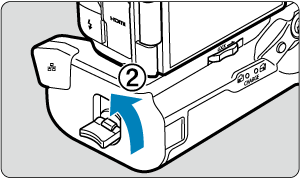

  4. Wyjmij koszyk baterii.

Przestroga

  • Nie wolno dotykać styków aparatu ani uchwytu pionowego.
  • Mocując ponownie pokrywę komory akumulatora do aparatu, należy ją mocować w pozycji co najmniej 90°.

Wkładanie akumulatorów

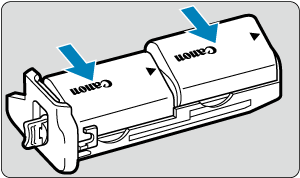

  1. Włóż akumulatory.

    • Włóż akumulatory w pokazany sposób.
    • Gdy używany jest tylko jeden akumulator, można go włożyć w dowolne miejsce.

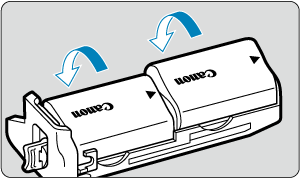

    • Aby zabezpieczyć akumulatory, pchnij je w kierunku strzałek, aż zatrzasną się na swoim miejscu.

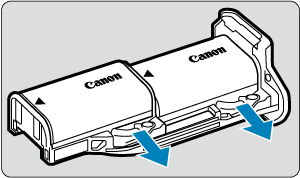

    • Aby wyjąć akumulatory, naciśnij dźwignię koszyka baterii w kierunku wskazywanym przez strzałkę.

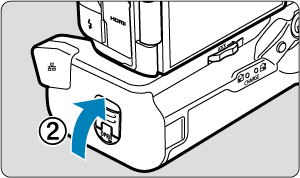

  2. Włóż koszyk baterii.

    • Wsuń koszyk baterii do samego końca, aby go zabezpieczyć.
    • Koszyk baterii BG-R20EP zawiera koszyk na akumulator (3). Otwórz do góry podczas wkładania akumulatorów i zamknij do dołu po ich włożeniu.

Przestroga

  • Podczas wkładania akumulatorów upewnij się, że styki elektryczne są czyste. Zetrzyj zanieczyszczenia styków miękką ściereczką.
  • Włóż akumulatory po przymocowaniu uchwytu pionowego do aparatu. Jeśli uchwyt pionowy jest podłączany do aparatu z już włożonymi akumulatorami, może to uniemożliwić prawidłowe wyświetlanie wyników kontroli stanu akumulatora.
  • Przed odłączeniem uchwytu pionowego wyłącz aparat i wyjmij akumulatory.
  • Po odłączeniu uchwytu pionowego ponownie zamontuj pokrywy styków uchwytu pionowego. Jeśli uchwyt pionowy nie będzie używany przez jakiś czas, wyjmij akumulatory.
  • Podczas przechowywania produkt należy chronić przed brudem, kurzem, wodą lub solą.
  • Jeśli zostanie wyświetlony komunikat o błędzie komunikacji akumulatora, gdy podłączony jest uchwyt pionowy, postępuj zgodnie z instrukcjami zawartymi w komunikacie. Jeśli aparat utraci zasilanie, zainstaluj ponownie koszyk baterii i uruchom ponownie aparat.
  • W przypadku wyświetlenia komunikatu o błędzie komunikacji akumulatora należy postępować zgodnie z instrukcjami zawartymi w komunikacie, a następnie wyłączyć aparat i ponownie podłączyć uchwyt pionowy.

Korzystanie z gniazda sieciowego

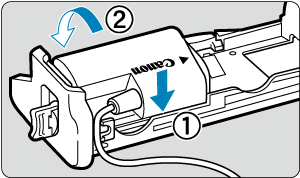

  1. Podłącz adapter prądu stałego.

    • Podłącz adapter prądu stałego DC DR-E6P (sprzedawany oddzielnie) w taki sam sposób, jak akumulatory.

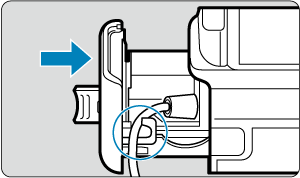

    • Przeprowadź przewód adaptera prądu stałego przez rowek w koszyku baterii.
    • Wsuń koszyk baterii do samego końca, aby go zabezpieczyć.

  2. Podłącz koszyk baterii.

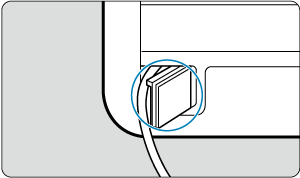

    • Wyprowadź koniec przewodu z otworu na przewód.

  3. Podłącz adapter prądu stałego do zasilacza USB.

    • Prawidłowo podłącz gniazdo adaptera prądu stałego do wtyczki zasilacza USB PD-E2 (sprzedawanego oddzielnie).

    Uwaga

    • Aby zapobiec rozłączeniu, użyj opaski kablowej, aby zabezpieczyć przewody adaptera prądu stałego i zasilacza USB, jak pokazano na rysunku.

  4. Podłącz przewód zasilający.

    • Podłącz przewód zasilający do zasilacza sieciowego USB i włóż wtyczkę zasilającą do gniazda elektrycznego.

Przestroga

  • Gdy aparat jest włączony, nie należy podłączać ani rozłączać przewodu zasilającego lub wtyczki, ani wyjmować koszyka baterii.
  • Unikaj uwięźnięcia przewodu adaptera prądu stałego między uchwytem pionowym a koszykiem baterii.

Obsługa przycisków i pokręteł

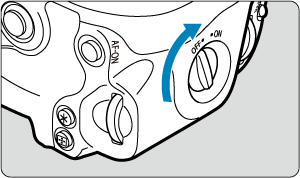

  • Aby korzystać z przycisków i pokręteł, przekręć przełącznik ON/OFF na uchwycie pionowym (3) w do pozycji ON (Wł.).
  • Przyciski i pokrętła są używane w taki sam sposób, jak odpowiadające im przyciski i pokrętła aparatu.
  1. (1) Wielofunkcyjny Przycisk wielofunkcyjny
  2. (2) Spust migawki
  3. (3) Przełącznik ON/OFF na uchwycie pionowym
  4. (4) Pokrętło główne Pokrętło główne
  5. (5) Powiększ lub zmniejsz Przycisk powiększania/pomniejszania
  6. (6) Multi-sterownik Multi-sterownik
  1. (7) Start AF Przycisk start AF
  2. (8) Pokrętło szybkiej kontroli 2 Pokrętło szybkiej kontroli 2
  3. (9) Blokada AE Przycisk blokady AE/FE
  4. (10) Wybieranie punktu AF Przycisk wyboru punktu AF

Korzystanie z zasilacza sieciowego USB do ładowania/zasilania aparatu

Za pomocą zasilacza sieciowego USB PD-E2 (sprzedawanego oddzielnie) można ładować akumulator LP-E6P bez wyjmowania go z uchwytu pionowego. Aparat może być również zasilany.

Ładowanie

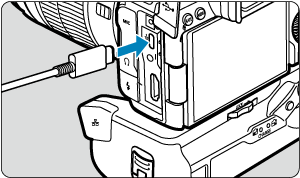

  1. Podłącz zasilacz sieciowy USB.

    • Gdy przełącznik zasilania aparatu znajduje się w pozycji Wyłącz, włóż wtyczkę zasilacza USB do złącza cyfrowego Cyfrowe aparatu.

  2. Naładuj akumulator.

    • Podłącz przewód zasilający do zasilacza sieciowego USB i włóż wtyczkę zasilającą do gniazda elektrycznego.

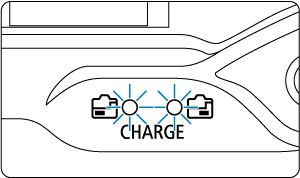

    • Rozpocznie się ładowanie, a kontrolka ładowania uchwytu pionowego zapali się.
    • Na panelu LCD aparatu zostaje wyświetlony symbol [Ładowanie w toku].
    • Po zakończeniu ładowania kontrolka ładowania zgaśnie.

Zasilanie

Aby móc zasilać aparat bez ładowania akumulatorów, ustaw przełącznik zasilania aparatu na Włącz. Jednakże w trakcie automatycznego wyłączania akumulatory są ładowane.

Wskaźnik poziomu naładowania akumulatora jest szary podczas zasilania.

Aby dokonać zmiany z zasilania aparatu na jego ładowanie, ustaw przełącznik zasilania aparatu na Wyłącz.

Przestroga

  • Aparat nie może być zasilany bez akumulatora w uchwycie pionowym.
  • Ładowanie nie jest możliwe po włożeniu LP-E6P i podłączeniu adaptera prądu stałego DR-E6P.
  • Gdy akumulatory są wyczerpane, zasilacz ładuje je. W takim przypadku aparat nie jest zasilany.
  • Akumulatora nie należy ładować dłużej niż 24 godziny, ponieważ grozi to jego uszkodzeniem lub pogorszeniem sprawności.
  • Naładowane akumulatory stopniowo tracą stopień naładowania, nawet gdy nie są używane.
  • Jeśli kontrolka ładowania nie zaświeci się lub wystąpi problem w trakcie ładowania (sygnalizowany migającą kontrolką ładowania), odłącz przewód zasilający, przełóż akumulator i odczekaj kilka minut przed jego ponownym podłączeniem. Jeżeli problem nadal występuje, należy zanieść aparat do najbliższego punktu serwisowego firmy Canon.
  • Wymagany czas ładowania i poziom naładowania różnią się w zależności od temperatury otoczenia i pozostałej pojemności.
  • Ze względów bezpieczeństwa, ładowanie przy niskich temperaturach trwa dłużej.
  • Stan naładowania akumulatora może być niższy podczas zasilania aparatu. Aby uniknąć rozładowania akumulatora, należy używać w pełni naładowanego akumulatora.
  • Przed odłączeniem zasilacza sieciowego USB, ustaw przełącznik zasilania na Wyłącz.
  • Niektóre z dostępnych zasilaczy zostały sprawdzone jako poprawnie ładujące i zasilające aparat. Szczegółowe informacje można sprawdzić w witrynie internetowej firmy Canon ().
  • Można również naładować akumulator LP-E6NH/LP-E6N ().

Uwaga

  • Można także ładować pojedynczy akumulator LP-E6P jednocześnie.
